首页  >  产品百科  >  LFXTAL010689

LFXTAL010689

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 30pF ±30ppm ±50ppm 7.3728MHz 60Ω HC-49 贴片安装 11.4mm*3.8mm*4.3mm
供应商型号: 2449404
供应商: element14
标准整包数: 1

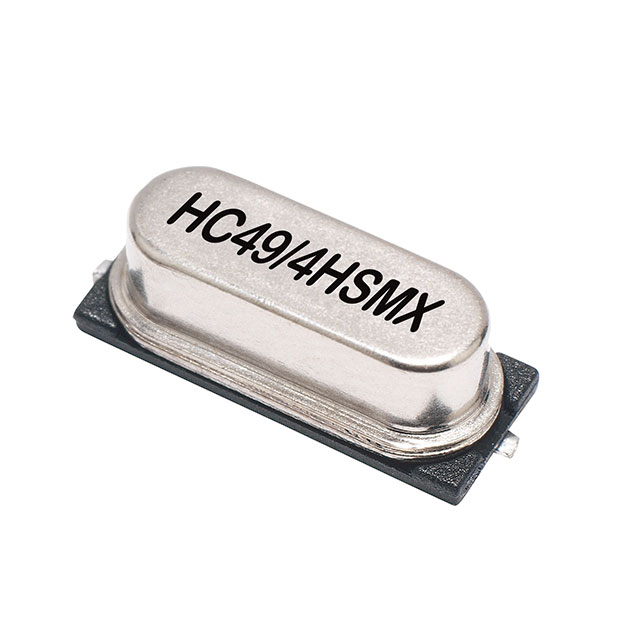

IQD FREQUENCY 无源晶振 LFXTAL010689

LFXTAL010689概述

    # HC49/4HSMX 晶振技术手册解析

    产品简介


    基本介绍
    HC49/4HSMX 是一款行业标准低成本的表面贴装晶体振荡器(SMD),属于 HC49/4H 系列。这款晶体振荡器采用电阻焊接技术,并在惰性气体环境下进行密封,保证了高稳定性和可靠性。其引线通过玻璃到金属的密封方式连接,增强了防护性能。此外,该型号提供低剖面版本,适用于空间受限的应用场景。
    主要功能
    - 频率范围:3.2 MHz 至 100.0 MHz
    - 频率容差:±10.00 ppm 至 ±100.00 ppm
    - 温度稳定性:±15.00 ppm 至 ±500.00 ppm
    - 老化率:每年 ±5 ppm(在 25°C 下)
    应用领域
    - 通信设备:无线通讯模块、调制解调器等
    - 消费电子产品:手机、平板电脑、智能手表等
    - 医疗设备:超声波诊断仪器、心电图机等
    - 工业自动化:PLC 控制系统、机器人等

    技术参数


    频率参数
    - 频率范围:3.2 MHz 至 100.0 MHz
    - 频率容差条件:@ 25°C ±2°C
    - 频率稳定性:±15.00 ppm 至 ±500.00 ppm
    电气参数
    - 负载电容(CL):10.0 pF 至 75.0 pF
    - 并联电容(C0):最大 7 pF
    - 驱动功率:最大 500 µW
    工作温度范围
    - 常用温度范围:0°C 至 50°C
    - 扩展温度范围:-10°C 至 60°C,-20°C 至 70°C,-30°C 至 80°C,-40°C 至 85°C,-55°C 至 105°C
    环境参数
    - 冲击测试:981 m/s²,6 ms,每个方向各三次
    - 振动测试:10 Hz-60 Hz,0.75 mm 振幅,60 Hz-500 Hz,98.1 m/s²,每个方向各 30 分钟
    - 存储温度范围:-55°C 至 125°C

    产品特点和优势


    独特功能
    - 高度可靠:采用电阻焊接技术和惰性气体密封,确保长期稳定性。
    - 适用性强:提供多种频率和负载电容选项,满足不同应用需求。
    - 低剖面设计:适用于空间受限的设计场景。
    市场竞争力
    - 成本效益:作为 SMD 版本,降低了生产成本。
    - 广泛的应用范围:适用于多种行业和应用场景。

    应用案例和使用建议


    实际应用场景
    - 无线通信设备:HC49/4HSMX 在无线通讯模块中提供了稳定的频率基准,确保信号传输的可靠性。
    - 医疗设备:在心电图机中,该晶体振荡器确保了精确的时间参考,从而提高了诊断准确性。
    使用建议
    - 环境适应性:在极端温度环境中使用时,应考虑环境温度范围内的频率稳定性。
    - 供电管理:合理控制驱动功率,避免过载导致性能下降。

    兼容性和支持


    兼容性
    - 与其他常见的 SMD 设备兼容,便于集成于现有的设计中。
    厂商支持
    - 销售支持:可联系当地销售办公室获取更多信息和支持。
    - 网站资源:访问制造商官方网站,获取最新文档和技术支持资料。

    常见问题与解决方案


    常见问题
    1. 频率漂移过大
    - 解决方案:检查工作温度范围是否超出指定范围,适当调整环境温度。
    2. 驱动功率过高
    - 解决方案:降低驱动功率,确保不超过最大限制值。

    总结和推荐


    综合评估
    - 优点:高度可靠,成本效益高,适用性强。
    - 缺点:某些高频率下的老化率较高。
    推荐使用
    HC49/4HSMX 晶体振荡器是一款高性能且经济实惠的选择,特别适合在各种应用场景中使用。其优异的稳定性和广泛的温度适应能力使其成为众多行业中的理想选择。

LFXTAL010689参数

参数
等效串联电阻 60Ω
频率 7.3728MHz
驱动电平 -
负载电容 30pF
频率稳定性 ±50ppm
频率容差 ±30ppm
长*宽*高 11.4mm*3.8mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
包装方式 卷带包装

LFXTAL010689厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL010689数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL010689 LFXTAL010689数据手册

LFXTAL010689封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8764
50+ ¥ 2.4072
100+ ¥ 1.9176
250+ ¥ 1.86
500+ ¥ 1.83
1000+ ¥ 1.67
库存: 404
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.87
直接购买
加入购物车
