LFXTAL069405

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 18pF ±20ppm ±20ppm 27MHz 100Ω 贴片安装 2.5mm*2mm*600μm
供应商型号: 1923-LFXTAL069405DKR-ND
供应商: Digi-Key
标准整包数: 1

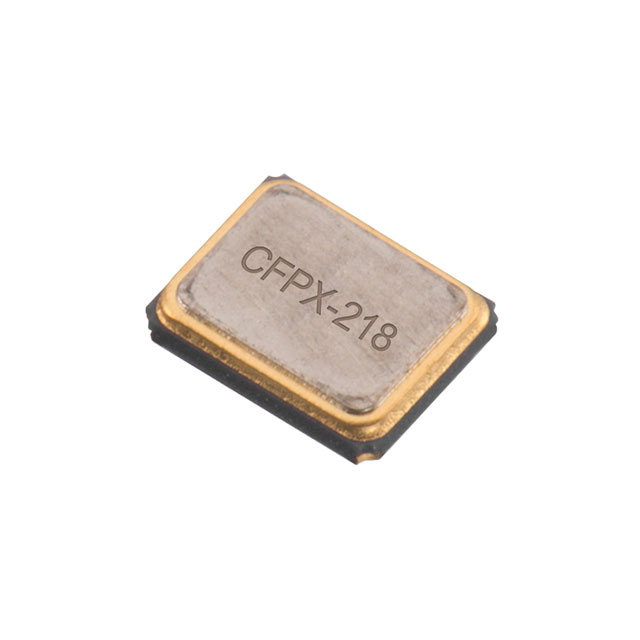

IQD FREQUENCY 无源晶振 LFXTAL069405

LFXTAL069405概述

    高品质石英晶体——LFXTAL069405

    产品简介


    LFXTAL069405 是一款高频表面贴装(SMD)石英晶体,专为多种电子产品设计。此型号采用了陶瓷封装,并配有密封金属盖,能够确保高度的稳定性和可靠性。典型应用包括通信设备、汽车电子、工业控制设备等领域。

    技术参数


    - 外形尺寸:2.5 x 2 mm
    - 频率参数:
    - 频率:27.0 MHz
    - 频率公差:±20.00 ppm
    - 频率稳定性:±20.00 ppm
    - 工作温度范围:-40.00°C 至 85.00°C
    - 年老化率:±3 ppm/年(25°C)
    - 电气参数:
    - 负载电容:18.00 pF
    - 并联电容:5 pF 最大
    - 驱动功率:100 µW 最大
    - 等效串联电阻(ESR):100.00 Ω 最大
    - 环境参数:
    - 存储温度范围:-55°C 至 125°C
    - 跌落测试:100 cm 高度跌落(每面3次)
    - 振动测试:符合 MIL-STD-883F, Method 2007.3,20G振动(20Hz-2000Hz),持续时间4小时

    产品特点和优势


    LFXTAL069405 石英晶体以其卓越的稳定性著称,能够满足苛刻的工作条件需求。此外,其低驱动功率和高精度频率特性使其成为高可靠性应用的理想选择。产品还通过了RoHS 和 REACH 认证,确保环保合规。

    应用案例和使用建议


    该晶体广泛应用于通信模块和汽车导航系统。例如,在通信设备中,可以作为主时钟源使用;在汽车导航系统中,确保了精确的时间基准。建议在实际使用过程中,保持适宜的工作环境温度,并按照手册指导进行正确的安装与连接。

    兼容性和支持


    该产品符合EIA-481-D包装标准,并且可提供其他包装选项。IQD Frequency Products 提供详细的技术支持和售后服务,客户可通过销售办公室联系获取帮助。

    常见问题与解决方案


    1. Q: 如何确定晶体是否正常工作?
    - A: 使用频率计测量晶体输出频率,应与标称值一致。
    2. Q: 晶体能否在高温环境下使用?
    - A: 可以,其工作温度范围为-40°C 至 85°C,但建议在极限条件下进行额外测试。
    3. Q: 振动是否会影响晶体性能?
    - A: 振动可能影响短期稳定性,但不会导致长期漂移,建议在极端环境下增加补偿措施。

    总结和推荐


    总体来看,LFXTAL069405是一款高性能、高可靠性的石英晶体,适用于各种需要高精度时钟信号的应用场合。对于要求严格的电子产品制造商来说,这款晶体是最佳选择之一。强烈推荐给需要高性能时钟源的工程师和技术人员。

LFXTAL069405参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 100Ω
频率 27MHz
长*宽*高 2.5mm*2mm*600μm
安装方式 贴片安装
包装方式 卷带包装

LFXTAL069405厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL069405数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL069405 LFXTAL069405数据手册

LFXTAL069405封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.782 ¥ 6.6079
10+ $ 0.6404 ¥ 5.4117
50+ $ 0.581 ¥ 4.9098
100+ $ 0.5363 ¥ 4.4884
500+ $ 0.4862 ¥ 4.0692
1000+ $ 0.4661 ¥ 3.9009
库存: 854
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.6
