LFSPXO025494

产品分类: 有源晶振
厂牌: IQD FREQUENCY
产品描述: ±50ppm 16MHz 贴片安装 3.2mm*2.5mm*1.2mm
供应商型号: 1485338
供应商: 海外现货
标准整包数: 10
IQD FREQUENCY 有源晶振 LFSPXO025494

LFSPXO025494概述

    LFSPXO025494 晶体钟振荡器技术手册

    产品简介

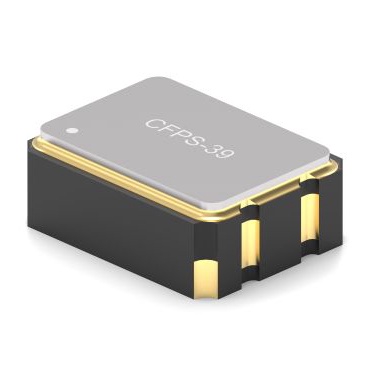

    LFSPXO025494 是一款表面贴装晶体钟振荡器,采用3.2x2.5mm的小型陶瓷密封外壳封装,配有缝焊金属盖。这款晶体钟振荡器型号为CFPS-39,适用于各种频率相关的电子应用。它广泛应用于通信设备、消费电子、工业控制等领域,为电路提供稳定的时钟信号。

    技术参数


    - 频率参数:
    - 频率:16.0 MHz
    - 频率稳定性:±50.00 ppm
    - 工作温度范围:-40.00°C 至 85.00°C
    - 老化率:每年最大老化3 ppm(在25°C条件下)
    - 电气参数:
    - 供电电压:3.3V ±10%
    - 电流消耗:7.000 mA
    - 输出控制:
    - 逻辑‘1’(>70%Vs)至引脚1启用振荡器输出
    - 逻辑‘0’(<30%Vs)至引脚1禁用振荡器输出;禁用时,振荡器输出进入高阻抗状态
    - 引脚1无连接启用振荡器输出
    - 待机电流:最大10 μA
    - 输出细节:
    - 输出兼容性:CMOS
    - 驱动能力:最大15 pF
    - 上升时间和下降时间:最大5.0 ns
    - 占空比:45/55%
    - 输出低电平:最大Vs的10%
    - 输出高电平:最小Vs的90%
    - 启动时间:最大10 ms
    - 0.7 ms(典型值,在理想条件下的25°C下达到最终幅度的90%)
    - 环境参数:
    - 存储温度范围:-55°C 至 125°C
    - 冲击测试:MIL-STD-202F, Method 213B, 1000G, 0.5ms, 1/2正弦波
    - 振动测试:MIL-STD-202F, Method 204D, Test Condition D, 20g (10Hz-2000Hz), 4小时,三个互相垂直平面(总共12小时)
    - 制造详情:
    - 罗氏(RoHS)焊料端子:NiAu
    - 罗氏(RoHS)再流焊接温度:最大260°C持续10秒
    - 合规性:
    - 罗氏(RoHS)状态(2015/863/EU):符合
    - REACh状态:符合
    - MSL等级(JDEC-STD-033):不适用

    产品特点和优势


    LFSPXO025494 拥有多项独特功能和优势:
    - 高精度频率稳定性:±50.00 ppm,确保在各种环境下的稳定运行。
    - 宽泛的工作温度范围:-40.00°C 至 85.00°C,适应多种恶劣环境。
    - 低功耗设计:电流消耗仅7.000 mA,非常适合电池供电的应用。
    - 快速启动时间:最大10 ms,迅速响应系统需求。
    - 可靠的机械耐久性:通过严格的冲击和振动测试,确保长期可靠的运行。
    - 符合环保标准:RoHS和REACh标准完全符合,无有害物质。

    应用案例和使用建议


    LFSPXO025494 在多个领域有着广泛的应用,如通信设备中的时钟信号同步、消费电子产品中的时序控制等。在实际使用过程中,可以按照以下建议进行优化:
    - 提高可靠性:在恶劣环境下使用时,建议采取额外的防护措施,如加强屏蔽和隔离。
    - 降低功耗:若需要进一步降低功耗,可考虑在非关键时段将振荡器置于待机模式。
    - 优化布线:为了减少噪声干扰,建议优化电路板布线,尽量缩短振荡器的电源和接地线长度。

    兼容性和支持


    LFSPXO025494 与大多数常见的电子设备兼容,特别是需要高精度时钟信号的场合。此外,制造商提供了详细的技术支持,包括产品咨询、故障排查和应用指南。客户可以通过以下联系方式获取帮助:
    - 英国办事处:+44 (0)1460 270200,邮箱:info@iqdfrequencyproducts.com
    - 美国办事处:+1 760 668 8935

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题1:振荡器无法正常启动。
    - 解决方法:检查供电电压是否在规定范围内,确认引脚1连接正确。
    - 问题2:输出信号不稳定。
    - 解决方法:检查周围电路是否有电磁干扰,重新布局电路以减少干扰。
    - 问题3:输出信号的占空比不符合要求。
    - 解决方法:调整外围电路中的电阻和电容值,以优化占空比。

    总结和推荐


    总体来看,LFSPXO025494 晶体钟振荡器凭借其高精度、宽工作温度范围和低功耗等特性,使其成为众多应用场合的理想选择。其广泛的兼容性、良好的机械耐久性和全面的技术支持也为其在市场上赢得了良好的口碑。因此,强烈推荐此产品用于对时钟信号稳定性有较高要求的应用中。

LFSPXO025494参数

参数
频率稳定性 ±50ppm
频率容差 -
频率 16MHz
长*宽*高 3.2mm*2.5mm*1.2mm
安装方式 贴片安装
包装方式 卷带包装

LFSPXO025494厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFSPXO025494数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 有源晶振 IQD FREQUENCY LFSPXO025494 LFSPXO025494数据手册

LFSPXO025494封装设计

查看详情并下载
Symbol
Footprint
3D Model
