LFXTAL003051BULK

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 12pF ±20ppm ±30ppm 3.2768MHz 150Ω 1000μW HC-49 通孔安装 11.05mm*4.65mm*13.46mm
供应商型号: 1732838
供应商: 欧时
标准整包数: 100

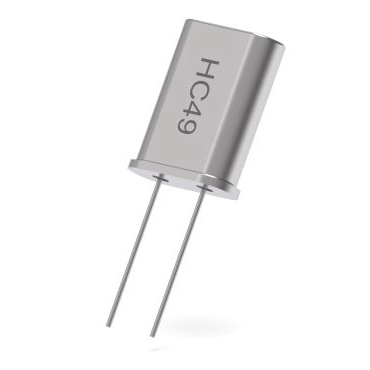

IQD FREQUENCY 无源晶振 LFXTAL003051BULK

LFXTAL003051BULK概述


    产品简介


    LFXTAL003051 是一款石英晶体振荡器(Quartz Crystal Oscillator),属于电子元器件中的基础频率控制元件。该产品主要用于电路设计中需要高精度时钟信号的场合,广泛应用于各种数字电路、通信设备、微控制器以及任何需要稳定时钟源的应用领域。

    技术参数


    | 参数 | 规格 |

    | 外形尺寸 | 行业标准引线封装,符合HC49型号 |
    | 频率 | 3.27680 MHz |
    | 频率容差 | ±20.00 ppm |
    | 频率稳定性 | ±30.00 ppm |
    | 工作温度范围 | -10.00°C 至 60.00°C |
    | 年老化率 | ±3 ppm/年 |
    | 负载电容 | 12.00 pF |
    | 串联电阻 | 150.00 Ω 最大 |
    | 旁路电容 | 7 pF 最大 |
    | 驱动功率 | 1 mW 最大 |
    | 冲击测试 | 981 m/s², 6 ms, 每个方向3次 |
    | 振动测试 | 10 Hz 至 60 Hz, 0.75 mm 振幅;60 Hz 至 500 Hz, 98.1 m/s², 30 分钟 |
    | 存储温度范围 | -55°C 至 125°C |

    产品特点和优势


    LFXTAL003051 石英晶体具有如下特点和优势:
    - 高精度频率:频率容差仅为±20.00 ppm,频率稳定性为±30.00 ppm,确保了信号的精确性和稳定性。
    - 宽广的工作温度范围:能够在-10.00°C至60.00°C的范围内稳定工作,适用于多种恶劣环境。
    - 良好的机械可靠性:经过冲击和振动测试,确保了在运输和使用过程中的机械强度和稳定性。
    - 环保合规:符合RoHS指令和REACH法规,确保产品在环境保护方面满足国际标准。

    应用案例和使用建议


    应用案例
    LFXTAL003051 在数字电路中的应用非常广泛,例如用于微控制器、通信模块以及无线传感器网络中的时钟同步。该产品的高精度和稳定性使其成为这些应用的理想选择。
    使用建议
    1. 电路设计:在设计时需考虑负载电容对频率的影响,确保与外部电路匹配良好。
    2. 安装环境:尽量避免在高湿度或极端温度环境中安装,以延长使用寿命。
    3. 保护措施:在电路板布局时注意走线间距,减少电磁干扰。

    兼容性和支持


    该产品与其他电子元器件和设备的兼容性良好,适用于多种应用场合。制造商提供详细的技术支持和售后服务,可通过销售办公室联系方式进行咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查电源电压是否稳定,确认负载电容是否正确 |
    | 振动测试失败 | 检查封装是否有破损,重新进行冲击和振动测试 |
    | 长期老化导致频率漂移 | 定期校准,考虑更换新的晶体振荡器 |

    总结和推荐


    LFXTAL003051 石英晶体振荡器凭借其高精度、宽温区以及优秀的机械稳定性,在众多应用中表现出色。无论是作为通信设备的核心时钟源还是在其他需要稳定时钟信号的应用中,该产品都是一流的选择。鉴于其优异的性能和环保合规性,强烈推荐使用LFXTAL003051 石英晶体振荡器。

LFXTAL003051BULK参数

参数
等效串联电阻 150Ω
频率 3.2768MHz
驱动电平 1000μW
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±20ppm
长*宽*高 11.05mm*4.65mm*13.46mm
通用封装 HC-49
安装方式 通孔安装
零件状态 在售
包装方式 散装

LFXTAL003051BULK厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。
