LFXTAL003327BULK

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 30pF ±20ppm ±30ppm 11MHz 35Ω 1000μW HC-49 通孔安装 11.05mm*4.65mm*13.46mm
供应商型号: 449-LFXTAL003327BULK
供应商: Mouser
标准整包数: 1

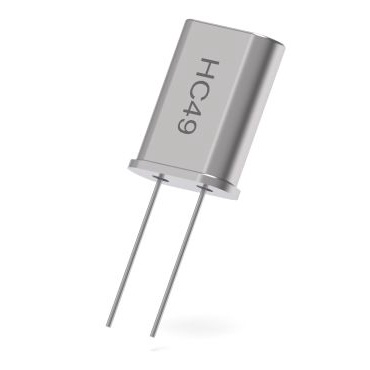

IQD FREQUENCY 无源晶振 LFXTAL003327BULK

LFXTAL003327BULK概述


    产品简介


    LFXTAL003327是一款工业标准的石英晶体振荡器,属于HC49型号,设计用于广泛的应用领域。该晶体振荡器以其高可靠性、稳定的频率输出和宽泛的工作温度范围而闻名,适用于通信设备、计算机系统、消费电子产品等领域。通过电阻焊接和惰性气体密封工艺,确保其在恶劣环境下的长期稳定性能。

    技术参数


    | 参数类别 | 具体参数 |

    | 外形尺寸(mm) | 标准2腿HC49封装 |
    | 频率 | 11.0MHz |
    | 频率容差 | ±20.00ppm |
    | 频率稳定性 | ±30.00ppm |
    | 工作温度范围 | -10.00°C 至 60.00°C |
    | 超谐波阶数 | 基波 |
    | 年老化率 | ±3ppm/年典型值 |
    | 负载电容 | 30.00pF |
    | 漏电流电容 | 最大7pF |
    | 驱动功率 | 最大1mW |
    | 等效串联电阻(ESR) | 最大35.00Ω |
    | 冲击耐受度 | 981m/s²,6ms,每平面3次 |
    | 振动耐受度 | 10Hz-60Hz时0.75mm,60Hz-500Hz时98.1m/s²,30分钟,每平面3次 |
    | 存储温度范围 | -55°C至125°C |

    产品特点和优势


    LFXTAL003327的主要特点包括其高频率精度、极低的温度漂移和强大的机械抗冲击能力。这些特性使其成为高可靠性需求领域的理想选择。此外,该产品符合RoHS和REACH法规,表明其在环保和合规性方面的出色表现。产品支持多种包装形式,便于大批量采购。

    应用案例和使用建议


    应用案例:
    - 通信设备:如无线模块、路由器等。
    - 计算机系统:作为主板上的时钟源。
    - 消费电子:如GPS设备、便携式音频播放器。
    使用建议:
    - 确保安装过程中避免物理损伤,尤其是冲击和振动。
    - 在高温环境中使用时,需额外注意散热设计以维持性能。
    - 选用合适的负载电容以优化频率稳定性。

    兼容性和支持


    LFXTAL003327与市场上大多数微控制器和时钟电路兼容。制造商提供全面的技术支持服务,包括样品申请、定制化服务以及快速响应的客户支持团队。可通过电话或电子邮件直接联系销售办公室获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体不起振 | 检查电路连接是否正确,确保电源电压稳定。 |
    | 输出频率偏移较大 | 调整负载电容,确保与指定值一致。 |
    | 长期运行中性能下降 | 更换晶体或优化工作环境温度条件。 |

    总结和推荐


    总体而言,LFXTAL003327凭借其卓越的技术参数、多样化的特点及广泛的应用场景,成为一款值得推荐的产品。无论是对稳定性要求较高的通信行业还是需要环保材料的消费电子产品领域,这款石英晶体振荡器都表现出色。因此,强烈推荐在相关项目中采用此产品。

LFXTAL003327BULK参数

参数
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 35Ω
频率 11MHz
驱动电平 1000μW
负载电容 30pF
长*宽*高 11.05mm*4.65mm*13.46mm
通用封装 HC-49
安装方式 通孔安装
零件状态 在售
包装方式 散装

LFXTAL003327BULK厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL003327BULK数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL003327BULK LFXTAL003327BULK数据手册

LFXTAL003327BULK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.8016 ¥ 6.7731
100+ $ 0.6215 ¥ 5.2517
500+ $ 0.5886 ¥ 4.9737
1000+ $ 0.5411 ¥ 4.5721
2500+ $ 0.5177 ¥ 4.3741
5000+ $ 0.5093 ¥ 4.3032
10000+ $ 0.4935 ¥ 4.1701
库存: 104
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
