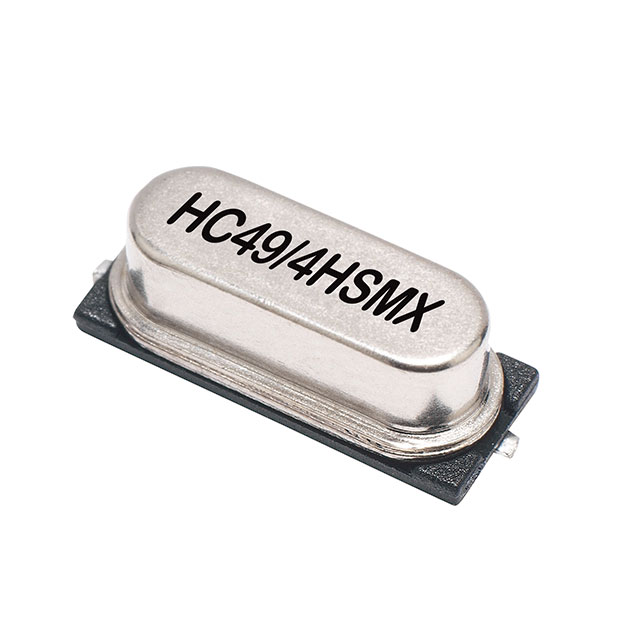

LF XTAL003058

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 16pF ±30ppm ±50ppm 3.579545MHz 300Ω HC-49 贴片安装 11.4mm*3.8mm*4.3mm
供应商型号: 3.579M-SMDHC49R
供应商: TME
标准整包数: 1
IQD FREQUENCY 无源晶振 LF XTAL003058

LF XTAL003058概述


    产品简介


    LFXTAL003058是一款石英晶体,属于表面贴装(SMD)类型。它具备高稳定性和可靠性,广泛应用于各种需要精确频率控制的电子设备中,如通信设备、计算机系统、消费电子产品和工业自动化设备。

    技术参数


    频率参数
    - 频率:3.579545 MHz
    - 频率容差:±30.00 ppm
    - 频率稳定性:±50.00 ppm
    - 工作温度范围:-10.00°C 至 60.00°C
    - 谐振阶次:基波
    - 年龄老化率:±5 ppm /年 (在25°C条件下)
    电气参数
    - 负载电容:16.00 pF
    - 并联电容:最大7 pF
    - 最大驱动功率:500 µW
    - 最大等效串联电阻:300.00 Ω
    环境参数
    - 冲击:在三个相互垂直平面上每次981 m/s²,持续时间6 ms,共三次
    - 振动:10 Hz到60 Hz,0.75 mm幅度;60 Hz到500 Hz,98.1 m/s²,各平面持续30分钟
    - 存储温度范围:-55°C 至 125°C
    - RoHS 焊锡回流温度:最大260°C,持续时间不超过10秒

    产品特点和优势


    1. 高精度:频率容差和稳定性分别达到±30.00 ppm和±50.00 ppm,确保了高度准确的频率控制。
    2. 可靠的封装:采用玻璃-金属密封设计,在惰性气体环境下进行焊接,提高了产品的防潮和抗腐蚀能力。
    3. 适应性强:宽广的工作温度范围(-10.00°C 至 60.00°C),确保了在不同环境条件下的可靠运行。
    4. 环境友好:符合RoHS标准,适用于绿色制造,减少对环境的影响。

    应用案例和使用建议


    应用案例
    - 通信设备:可用于无线通信模块,确保数据传输的准确性和稳定性。
    - 计算机系统:作为时钟源,提高系统时序的精确度。
    - 消费电子产品:例如手机、平板电脑等设备的时钟模块,提升用户体验。
    使用建议
    - 在安装过程中注意避免机械冲击和振动,以确保产品的长期稳定性。
    - 安装时确保环境温度在规定范围内,避免超出工作温度范围。
    - 注意驱动功率不要超过最大值500 µW,以防止过热导致性能下降。

    兼容性和支持


    LFXTAL003058的引脚布局符合行业标准,可以方便地与其他主流芯片组和电路板进行集成。此外,制造商提供了详尽的技术文档和支持服务,包括快速响应的技术支持团队和定期的软件更新,以帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何检查产品的电气性能?
    - 解决方案:参考技术手册中的电气参数,使用专业仪器如频谱仪和万用表进行测试。
    2. 问题:产品出现异常频率时怎么办?
    - 解决方案:确认工作温度是否在规定范围内,如果温度超出范围则调整温度。如果温度正常,则检查外部电路是否存在干扰。
    3. 问题:如何存储产品以延长寿命?
    - 解决方案:将产品存放在干燥、通风良好的环境中,温度保持在-55°C至125°C之间。

    总结和推荐


    LFXTAL003058是一款出色的表面贴装石英晶体,具有高精度、可靠性和宽泛的工作温度范围。它的应用广泛且多样,能够满足不同领域的需求。强烈推荐给需要高精度频率控制的工程师和设计师。

LF XTAL003058参数

参数
负载电容 16pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 300Ω
频率 3.579545MHz
驱动电平 -
长*宽*高 11.4mm*3.8mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
包装方式 卷带包装

LF XTAL003058厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LF XTAL003058数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LF XTAL003058 LF XTAL003058数据手册

LF XTAL003058封装设计

查看详情并下载
Symbol
Footprint
3D Model
