LFXTAL055295REEL

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 18pF ±20ppm ±30ppm 12MHz 120Ω SMD 贴片安装 3.2mm*2.5mm*800μm
供应商型号: UA-LFXTAL055295REEL
供应商: 海外现货
标准整包数: 1000
IQD FREQUENCY 无源晶振 LFXTAL055295REEL

LFXTAL055295REEL概述


    产品简介

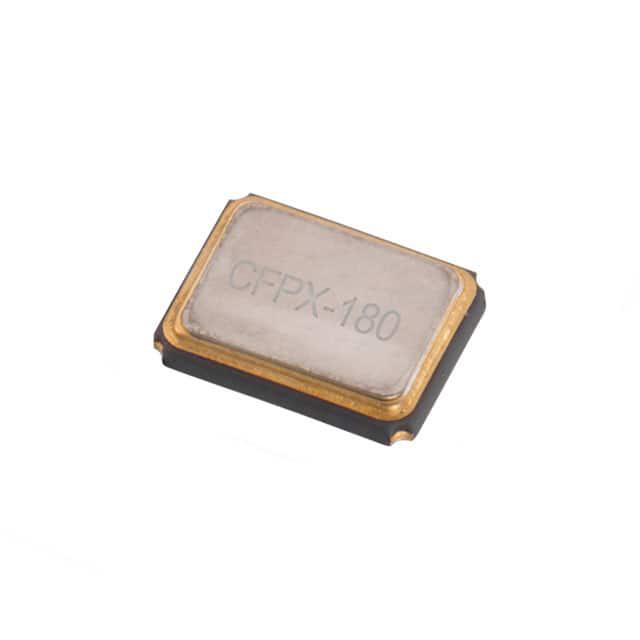

    LFXTAL055295是一款标准的表面贴装石英晶体(SMD Crystal),采用陶瓷封装并配有金属密封盖,保证了高度的气密性。型号为CFPX-180,具有高精度和稳定的工作性能,适用于多种电子设备中,如通信设备、汽车电子系统、工业控制设备等。

    技术参数


    - 封装尺寸: 3.2 mm × 2.5 mm
    - 频率参数:
    - 频率: 12.0 MHz
    - 频率容差: ±20.00 ppm(@25°C)
    - 频率稳定性: ±30.00 ppm
    - 工作温度范围: -40°C 至 85°C
    - 超谐波阶数: 基频
    - 年老化率: 最大±5 ppm/年(@25°C)
    - 电气参数:
    - 负载电容: 18.00 pF
    - 并联电容: 最大7 pF
    - 驱动功率: 最大100 µW
    - 等效串联电阻: 最大120.00 Ω
    - 环境参数:
    - 存储温度范围: -55°C 至 125°C
    - 冲击: MIL-STD-202F, 方法 213B,1000G,0.5 ms,半正弦波
    - 振动: MIL-STD-202F, 方法 204D,测试条件D,20G (10 Hz至2000 Hz),共12小时(三轴方向)

    产品特点和优势


    LFXTAL055295具备以下显著特点:
    - 高精度与稳定性:在指定温度范围内具有优异的频率稳定性和小的容差,确保了长期工作的可靠性。
    - 广泛的温度适应性:-40°C 至 85°C 的工作温度范围使其适合各种恶劣环境的应用。
    - 抗冲击和振动能力:通过了严格的 MIL-STD 测试,适合在严苛环境下使用。
    - 兼容性强:符合RoHS标准,无有害物质,有利于环保和后续的回收处理。

    应用案例和使用建议


    LFXTAL055295被广泛应用于各种需要高精度频率源的设备中,如无线通信设备、汽车电子系统、工业自动化控制设备等。在选择使用时,建议结合具体的工作环境和需求进行匹配。例如,在高频通信系统中,可以根据具体需求调整外部负载电容以达到最佳性能。

    兼容性和支持


    此产品的制造遵循RoHS规范,使用镍金(NiAu)端子,耐热性好,可在260°C下回流焊接10秒。如果需要,可以提供不同的包装选项,例如散装包装。IQD Frequency Products公司提供了全面的技术支持和售后保障,包括应用咨询和技术指导。

    常见问题与解决方案


    - Q: 如何确定石英晶体的频率是否准确?
    - A: 可使用频率计进行检测,确保实际频率与标称频率相符。

    - Q: 石英晶体能否在超出工作温度范围的情况下使用?
    - A: 不建议这样做,超范围使用可能导致频率稳定性降低甚至损坏。
    - Q: 如何正确储存石英晶体?
    - A: 应存放在干燥、阴凉处,避免直接日光照射和湿度过高的环境。

    总结和推荐


    综上所述,LFXTAL055295是一款高性能的石英晶体,具有高精度、宽温度范围适应性、良好的抗冲击和振动性能等特点,适用于多种复杂应用场合。无论是对于专业设备制造商还是科研机构,这款产品都是一个可靠的选择。因此,强烈推荐给需要这类元器件的用户。

LFXTAL055295REEL参数

参数
等效串联电阻 120Ω
频率 12MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LFXTAL055295REEL厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL055295REEL数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL055295REEL LFXTAL055295REEL数据手册

LFXTAL055295REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
