G125-2042096L0

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Latch Holder,Receptacle 2 20pin Female Socket 压接 导线安装,自由悬挂,通孔安装 11.25mm(长度)
供应商型号: ET-2408694
供应商: 海外现货
标准整包数: 1

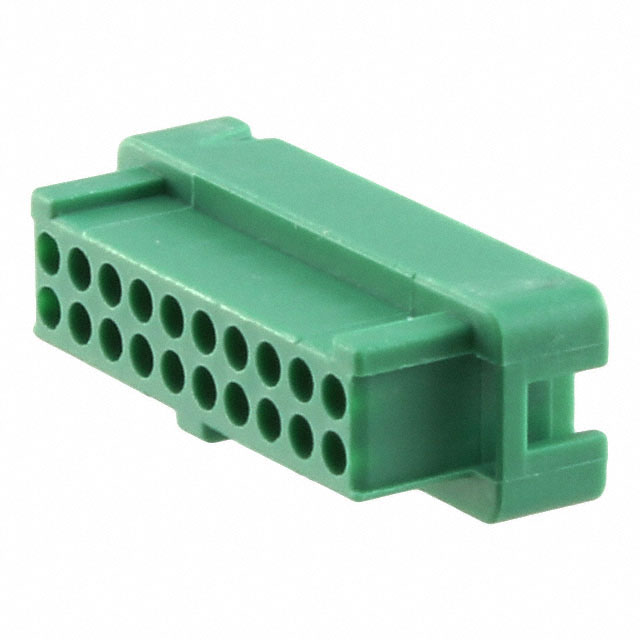

HARWIN 矩形连接器 - 外壳 G125-2042096L0

G125-2042096L0概述

    文章:Gecko G125系列1.25毫米间距高可靠性连接器技术手册

    1. 产品简介


    Gecko连接器是一种1.25毫米间距的高可靠性矩形连接器,型号以G125开头。Gecko连接器家族分为三种不同的变体,这些变体之间是不可互换的:
    - Gecko-SL(螺丝锁紧):一种具有浮动螺丝设计的连接器,可以实现安全可靠的对接。此外,它们还可以配备板载或面板安装固定螺柱,以确保PCB或外壳的稳固固定。
    - Gecko-MT(混合技术):这种类型的连接器集成了信号和电源接触器,适用于电缆或通孔配置。该系列提供与Gecko-SL相同的螺丝锁紧固定选项。
    - Gecko Latch(原始设计):这类连接器的公端可以配备易于释放的锁紧卡爪,用于与母端的安全对接。这些卡爪可指定通过板锁定功能或表面安装垫,以增强安全性。
    该系列连接器一般包括线束式压接接触器和适用于公头与母头的外壳。这些连接器专为电缆对电缆、电缆对板和板对板的应用而设计,均为全屏蔽、未密封连接器。连接器的电缆连接器提供为单独订购的可替换接触器形式,设计用于电缆对电缆和电缆对板连接。外壳具有低轮廓密封墙,允许背部填充以提供额外的应力缓解和改善密封。所有的预制作电缆组件都已进行背部填充以方便客户使用,且单独预接线的接触器也可用。
    所有接触器均镀金处理,以保证高性能和长久的服务寿命。接触镀层为98%纯度的硬酸金。

    2. 技术参数


    2.1 材料
    - 功率接触器:铍铜,镍上镀金
    - 女性信号接触器:铍铜,镍上镀金
    - 男性PCB信号接触器:磷青铜,镍上镀金
    - 男性电缆信号接触器:黄铜,镍上镀金
    - 外壳:含有30%玻璃填充的热塑塑料(UL94 V-0等级)
    - 卡爪:铜镍锡合金,镍上镀锡
    - 螺丝锁紧装置:不锈钢
    - 金属外壳:铝6061-T6,高磷镍镀层
    - 填充化合物:Stycast 2651MM加催化剂9
    2.2 电气特性
    - 电流承载能力
    - 信号接触器:每对接头单个触点,环境温度25℃:2.8A最大;所有触点电流,环境温度25℃:2.0A最大
    - 信号接触器(柔性电路):每对接头单个触点,环境温度25℃:0.4A最大
    - 功率接触器:每个触点通过所有触点,环境温度25℃:10.0A最大
    - 其他电气特性
    - 工作电压:在海平面1,006mbar下为450V DC或AC峰值;在21,336米(70,000英尺)高度的44mbar下为250V DC或AC峰值
    - 电压证明:在海平面1,013mbar下为600V DC或AC峰值;在21,336米(70,000英尺)高度的44mbar下为350V DC或AC峰值
    - 接触电阻:初始为20mΩ最大;经调节后为25mΩ最大
    - 绝缘电阻:初始为10GΩ最小,使用500V DC;经调节后(不包括盐雾调节)为1GΩ最小,使用500V DC
    - 爬电距离:最小0.15mm
    - 清晰距离:最小0.15mm
    2.3 环境特性
    - 湿度:93%RH下96小时
    - 温度范围:-65°C到+150°C下30分钟停留时间,进行5次循环测试
    - 温度寿命:在无负载条件下+150°C±5°C
    - 盐雾:连续暴露48小时
    - 振动严重程度:频率范围从10Hz到2,000Hz,1.5mm位移,198m/s²(20G),持续2小时
    - 冲击严重程度:Z轴方向981m/s²(100G),持续6ms;X、Y轴方向490m/s²(50G),持续11ms
    - 撞击严重程度:40G,4,000±10次撞击
    - 加速度严重程度:50G
    2.4 机械特性
    - 耐久性(触点):1,000次操作
    - 耐久性(卡爪):100次操作
    - 插入力(每个触点,使用配对触点):信号0.2N最大;功率7.0N最大
    - 拔出力(每个触点,使用配对触点):0.2N最小
    - 触点在壳内的保持力(所有触点类型):6.0N最小
    - 螺丝锁紧装置在壳内的保持力:20.0N最小
    - 卡爪在壳内的保持力:4.0N最小
    - 螺丝锁紧装置扭矩:16至18cmN
    - 触点擦拭:信号0.1mm最小;功率0.63mm最小
    2.5 导线终止信息
    2.5.1 信号接触器
    - 推荐导线类型:BS 3G 210型A、MIL-W-16878/6型ET或NEMA HP3型ET
    - 最大绝缘直径:0.84mm
    - 绝缘剥离长度:1.50-1.75mm
    - 推荐工具:手动压接工具Z125-900、位置器Z125-901、插入/移除工具Z125-902
    - 推荐填料化合物:Stycast 2651MM加催化剂9
    2.5.2 功率接触器
    - 推荐导线类型:M22759/11-18 PTFE(MIL-W-22759/11)
    - 最大绝缘直径:1.35mm
    - 绝缘剥离长度:1.90-2.30mm
    - 推荐手动压接工具:手动压接工具Z125-903、位置器Z125-904、插入/移除工具Z125-905
    - 推荐填料化合物:Stycast 2651MM加催化剂9

    3. 产品特点和优势


    - 可靠性高:该连接器经过严格测试,能够在极端环境下稳定运行。
    - 设计多样化:提供多种类型的连接器,适用于不同应用场景,如电缆对电缆、电缆对板和板对板。
    - 易于操作:具备锁定和卡爪功能,确保安全可靠的对接。
    - 高性能材料:采用高耐蚀性的材料,确保长期使用下的性能稳定性。

    4. 应用案例和使用建议


    - 应用案例:Gecko G125系列连接器广泛应用于工业自动化、航空航天、通信设备等领域。例如,在高速传输和恶劣环境下的应用场合,这些连接器能够提供可靠的电力和信号传输。
    - 使用建议:对于高频振动或冲击环境,建议在装配过程中增加背部填充物以提高连接器的稳定性。同时,注意正确的工具使用和接触压接,以确保良好的电气接触和机械保持力。

    5. 兼容性和支持


    - 该产品与其他Gecko-SL和Gecko-MT系列的金属外壳兼容,以提供机械、RF和EMC保护。
    - 厂商提供了详细的工具使用指南和视频教程,帮助用户正确安装和使用连接器。

    6. 常见问题与解决方案


    - 问题1:如何正确压接导线?
    - 解决方案:请参考手册中的压接工具使用说明,并确保使用推荐的手动压接工具进行操作。
    - 问题2:连接器在高温环境中出现故障?
    - 解决方案:检查是否符合手册中规定的温度范围,并考虑在装配时增加背部填充物以提高密封性能。
    - 问题3:如何确保连接器的可靠锁紧?
    - 解决方案:根据手册中提供的螺丝锁紧装置的扭矩要求,使用合适的工具进行紧固。

    7. 总结和推荐


    总体来说,Gecko G125系列连接器凭借其高可靠性、多样化的应用场景和优秀的性能表现,是一款非常值得推荐的产品。无论是对于需要高可靠性的工业应用还是对环境适应性有严格要求的应用场景,这款连接器都能够满足用户的需求。强烈推荐在涉及关键连接和电源传输的系统中使用。

G125-2042096L0参数

参数
类型 Latch Holder,Receptacle
颜色 -
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 20pin
长*宽*高 11.25mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

G125-2042096L0厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-2042096L0数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-2042096L0 G125-2042096L0数据手册

G125-2042096L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
