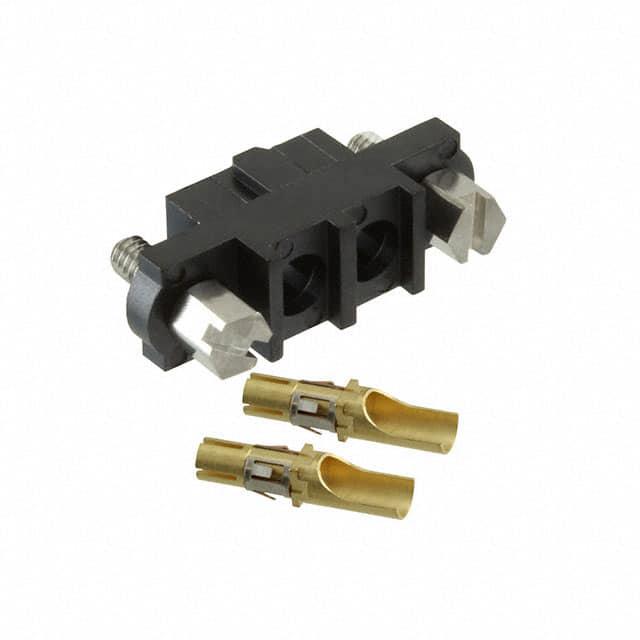

M80-4000000F1-02-PF5-00-000

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 1 2pin 螺钉 Female Socket,Power 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 2853678
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 M80-4000000F1-02-PF5-00-000

M80-4000000F1-02-PF5-00-000概述

    高质量文章:Datamate M80 & M83 系列矩形连接器技术手册

    1. 产品简介


    Datamate M80 & M83 系列矩形连接器是一系列适用于高密度电子设备的低电压连接器。这些连接器提供板对板、线对板及线对线之间的互连,涵盖从2到96路不同的连接方式。它们提供可更换的接触点,确保长时间稳定运行。此外,这些连接器具备金或锡镀层的多种接触终止方法,并可根据需要选择使用螺钉安装或插针安装。Datamate 连接器广泛应用于通信设备、工业自动化、汽车电子等领域。

    2. 技术参数


    Datamate M80 & M83 系列矩形连接器的技术参数如下:
    - 电流负载
    - 标准信号接触:25°C时单个接触最大载流能力为3.3A,85°C时为2.6A;所有接触时最大载流能力为3.0A(25°C)和2.2A(85°C)。
    - T型接触:25°C时单个接触最大载流能力为8.5A,85°C时为6.5A;所有接触时最大载流能力为3.5A(25°C)和2.6A(85°C)。
    - 柔性电路装配:每个轨道的最大载流能力为1.0A(25°C)。
    - 其他电气特性
    - 工作电压:预接线接触和电缆组件为300V直流或交流峰值,其他为800V直流或交流峰值。
    - 绝缘电阻:初始值最小为1,000兆欧,在条件后处理后最小为100兆欧。
    - 接触电阻:初始值最大为20毫欧,在条件后处理后最大为25毫欧。

    - 环境特性
    - 工作温度范围:-55°C 至 +125°C。
    - 盐雾测试:L-Tek 通过BS2011 Part 2.1Kb标准,J-Tek 和 Mix-Tek 通过EIA364 Test Procedure 26条件A标准。

    - 机械特性
    - 插拔力:标准信号接触插入力最大为2.0N,撤出力最小为0.2N;T型接触插入力最大为4.0N,撤出力最小为0.5N。
    - 耐久性:标准信号接触耐久性为500次操作,T型接触为1,000次操作。

    3. 产品特点和优势


    Datamate M80 & M83 系列矩形连接器具有以下几个显著特点:
    - 多功能性:支持不同类型的接触点(信号、T型、电源),适应多种应用需求。
    - 稳定性:接触部分采用金或锡镀层,提供高可靠性。
    - 环境适应性:能够在极端温度和湿度环境下稳定工作,盐雾测试通过多个标准。
    - 易用性:提供多种安装选项(螺钉、插针),方便客户根据不同应用场景进行选择。

    4. 应用案例和使用建议


    - 应用案例:该连接器广泛用于通信设备和工业控制系统中,如网络路由器、服务器机柜等。
    - 使用建议:
    - 在高温环境中使用时,需考虑其长期稳定性。
    - 为避免接触电阻增加,建议定期检查连接器的状态。
    - 在高频应用中,应选择合适的接触类型以满足性能要求。

    5. 兼容性和支持


    Datamate M80 & M83 系列连接器支持多种电缆和线材,如RG178、RG174、RG179等。厂商提供详细的安装和维护指南,以帮助客户正确使用和维护这些连接器。此外,厂商还提供专业技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:连接器在高湿度环境下出现短路现象。
    - 解决方案:确保连接器密封良好,并定期进行绝缘电阻检测。
    - 问题:连接器在高频应用中出现信号衰减。
    - 解决方案:选择具有高阻抗的接触类型,并遵循正确的安装步骤。
    - 问题:连接器插拔过程中接触不良。
    - 解决方案:检查插拔力是否符合标准,并确保正确安装连接器。

    7. 总结和推荐


    综上所述,Datamate M80 & M83 系列矩形连接器凭借其多功能性、稳定性和环境适应性,在高密度电子设备中表现出色。其广泛的适用性和完善的售后支持使其成为市场上极具竞争力的产品。我们强烈推荐使用Datamate M80 & M83 系列矩形连接器,尤其是在需要高性能和可靠性的应用场景中。

M80-4000000F1-02-PF5-00-000参数

参数
颜色 黑色
触头类型 Female Socket,Power
紧固类型 螺钉
排数 1
触头端接 -
针脚数 2pin
类型 Receptacle,Screw Lock
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

M80-4000000F1-02-PF5-00-000厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-4000000F1-02-PF5-00-000数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN M80-4000000F1-02-PF5-00-000 M80-4000000F1-02-PF5-00-000数据手册

M80-4000000F1-02-PF5-00-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
