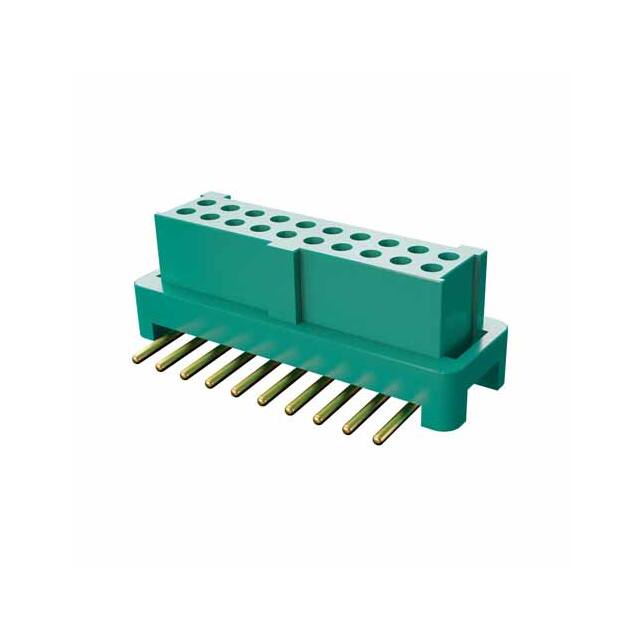

G125-FS12005L0R

厂牌: HARWIN
产品描述: Latch Holder,Receptacle 1.25mm 2 20pin 2A 203nm 金 绿色 SMD,P=1.25mm 贴片安装
供应商型号: 952-G125-FS12005L0RTR-ND
供应商: Digi-Key
标准整包数: 400
HARWIN 矩形连接器 - 针座 - 插座/母插口 G125-FS12005L0R

G125-FS12005L0R概述


    产品简介


    Gecko G125系列 1.25mm间距高可靠性矩形连接器是一款专为满足严苛环境下的可靠连接需求而设计的产品。Gecko连接器采用1.25mm间距设计,分为三种变体:Gecko-SL(带螺母锁定)、Gecko-MT(混合技术)和Gecko Latch(原始设计),这三种变体均不互配。这些连接器广泛应用于电缆与电缆、电缆与板、板与板之间的连接,支持多种配置,包括直角和水平安装,以及通孔和表面贴装。

    技术参数


    电气特性
    - 信号接触
    - 每个连接器最多一个信号接触加载,环境温度25℃时最大电流:2.8A。
    - 所有信号接触同时加载时,环境温度25℃时最大电流:2.0A。
    - 弯曲电路信号接触,环境温度25℃时最大电流:0.4A。

    - 电源接触
    - 所有电源接触同时加载时,环境温度25℃时最大电流:10.0A。

    - 工作电压
    - 在标准大气压下(1,006mbar):直流或交流峰值电压450V。
    - 在低气压下(44mbar):直流或交流峰值电压250V。

    - 绝缘电阻
    - 初始值:最小10GΩ(500V直流条件下)。
    - 经过测试后:最小1GΩ(500V直流条件下)。

    - 接触电阻
    - 初始值:最大20mΩ。
    - 经过测试后:最大25mΩ。
    环境特性
    - 湿度测试:93%相对湿度下持续96小时。
    - 温度范围:-65℃至+150℃环境下循环测试,共5个周期,每个周期30分钟。
    - 盐雾测试:连续暴露48小时。
    - 振动测试:频率范围10Hz到2,000Hz,振幅1.5mm,加速度198m/s²。
    - 冲击测试:Z轴方向981m/s²(100G)冲击6ms,X和Y轴方向各490m/s²(50G)冲击11ms。
    - 加速测试:50G加速度。

    产品特点和优势


    Gecko G125系列连接器具有多种独特优势:
    - 高度可靠的电气连接:无论是信号接触还是电源接触,都能在各种环境下提供稳定的电流传输。
    - 多重防护:金属背壳提供机械、射频和电磁兼容保护。
    - 易用性:锁扣或螺母锁定设计确保了连接的牢固性和可释放性,适合各种安装方式。
    - 兼容性强:支持多种接触配置和安装方式,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    Gecko G125系列连接器适用于工业自动化、通信设备、医疗设备等多个领域。例如,在工业自动化领域,这类连接器可以用于机器人手臂和其他运动部件之间实现稳定可靠的信号和电源传输。
    使用建议:
    - 确保正确的电线选择和绝缘处理,避免接触不良和短路风险。
    - 定期进行接触电阻测试以确保电气连接性能。
    - 使用合适的工具进行压接和安装,避免操作不当导致连接失效。

    兼容性和支持


    Gecko G125系列连接器的各个变体都具有较强的兼容性,能与其他型号配合使用。Harwin公司提供了详尽的技术文档和支持服务,包括工具使用指南、视频教程等,以帮助用户正确安装和使用这些连接器。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:压接过程中出现接触不良。
    - 解决方案:确保使用推荐的压接工具和电线尺寸,并严格按照工艺要求进行操作。

    - 问题:连接器在振动环境中容易松动。
    - 解决方案:应用推荐的密封化合物(如Stycast 2651MM)进行加固,特别是在高频率振动环境下。

    总结和推荐


    总结:
    Gecko G125系列连接器凭借其高可靠性、多样化的应用配置和完善的售后服务,在严苛环境下依然能够保持出色的性能表现。无论是在工业自动化、通信设备还是其他高要求的应用场合,这款连接器都是理想的选择。
    推荐:
    鉴于其卓越的性能和广泛的适用范围,强烈推荐将Gecko G125系列连接器作为关键电子组件之一。无论是初学者还是专业工程师,这款连接器都将为您提供可靠的支持和灵活的解决方案。

G125-FS12005L0R参数

参数
针脚数 20pin
颜色 绿色
触头镀层 - 配接
额定电流 2A
防护等级 -
排数 2
触头镀层厚度 - 配接 203nm
间距-配接 1.25mm
类型 Latch Holder,Receptacle
通用封装 SMD,P=1.25mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

G125-FS12005L0R厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FS12005L0R数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 针座 - 插座/母插口 HARWIN G125-FS12005L0R G125-FS12005L0R数据手册

G125-FS12005L0R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 13.2368 ¥ 110.7755
800+ $ 12.6113 ¥ 105.5408
库存: 400
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 44310.2
