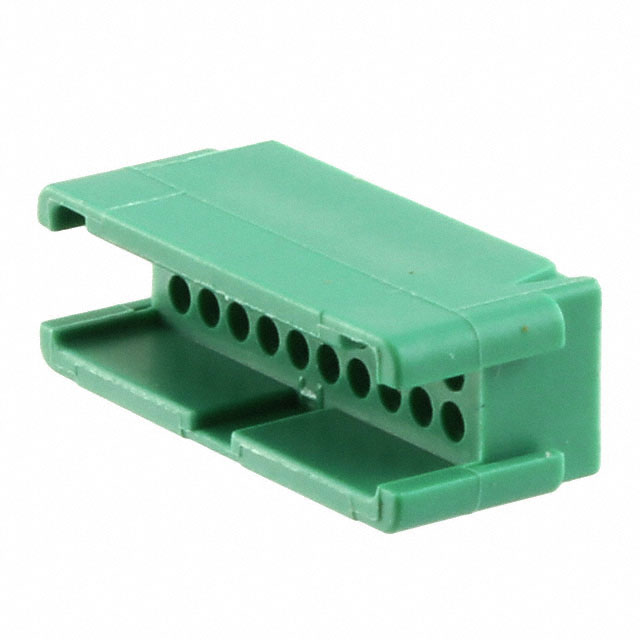

G125-3042096L0

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Header 2 20pin Male Pin 压接 导线安装,自由悬挂,通孔安装 11.25mm(长度)
供应商型号: 855-G125-3042096L0
供应商: Mouser
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-3042096L0

G125-3042096L0概述


    产品简介


    Gecko G125系列连接器是一款1.25毫米间距的高可靠性矩形连接器,广泛应用于电缆、板到板和电缆到板之间的互连。该系列包括三种不可互配的型号:Gecko-SL(带螺钉锁)、Gecko-MT(混合技术)和Gecko Latch(原始设计)。这些连接器适用于需要高度可靠性的各种应用场景,如航空航天、汽车、通信等领域。

    技术参数


    材料
    - 功率接触点:铍铜,镍镀金
    - 女信号接触点:铍铜,镍镀金
    - 男性PCB信号接触点:磷青铜,镍镀金
    - 男性电缆信号接触点:黄铜,镍镀金
    - 外壳:30%玻璃填充热塑性塑料,UL94 V-0
    - 锁扣:铜镍锡合金,镍镀锡
    - 螺钉固定:不锈钢
    - 金属背壳:铝合金6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM和催化剂9
    电气特性
    - 电流额定值(EIA-364-70A: 1998)
    - 信号接触点:每个连接器电加载一个接触点时为2.8A,全部接触点时为2.0A
    - 柔性电路信号接触点:每个连接器电加载一个接触点时为0.4A
    - 功率接触点:每个连接器通过全部接触点时为10.0A
    - 其他电气特性
    - 工作电压:1,006mbar时为450V直流或交流峰值;44mbar时为250V直流或交流峰值
    - 电压耐受力(EIA-364-20C: 2004):1,013mbar时为600V直流或交流峰值;44mbar时为350V直流或交流峰值
    - 接触电阻(EIA-364-06C: 2006):初始值为20mΩ,经过条件化后为25mΩ
    - 绝缘电阻(EIA-364-21C: 2000):初始值为10GΩ,经过条件化后大于1GΩ
    - 爬电距离(接触对接触):最小值为0.15mm
    - 空气间隙(接触对接触):最小值为0.15mm
    环境特性
    - 湿度(EIA-364-31B: 2000):在93%相对湿度下连续96小时
    - 温度范围(EIA-364-32C: 2000):30分钟循环,-65°C至+150°C下进行5次循环
    - 盐雾(EIA-364-26B: 1999):连续暴露48小时
    - 振动(EIA-364-28D: 1999):频率范围为10Hz至2,000Hz,1.5mm振幅,198m/s²(20G),持续2小时
    - 冲击(EIA-364-27B: 1996):Z轴981m/s²(100G),11ms内X、Y轴490m/s²(50G)

    产品特点和优势


    Gecko G125系列连接器的主要特点包括:
    - 高可靠性:采用铍铜材料和金镍镀层,确保长期稳定运行。
    - 强大的机械强度:所有接触点和锁扣都经过严格的机械测试,耐用性高。
    - 灵活的应用配置:可选择电缆和PCB安装,满足不同需求。
    - 安全性高:带有锁紧机构和背注塑以增强密封性和抗振动能力。
    - 广泛兼容:金属背壳与Gecko-SL和Gecko-MT系列兼容,提供机械、RF和EMC保护。

    应用案例和使用建议


    应用案例
    Gecko G125系列连接器广泛应用于汽车、航空航天和工业自动化等领域。例如,在航空航天领域,它们用于连接飞机上的电子设备和传感器,确保系统的稳定性和安全性。在汽车领域,它们用于车载娱乐系统和安全系统的互连。
    使用建议
    - 在振动环境下,建议使用背注塑化合物以提高抗振性能。
    - 根据不同的应用需求,选择合适的线径和线材类型,以确保最佳的电气性能和机械性能。
    - 参考制造商提供的工具指南和视频教程,确保正确的装配和操作。

    兼容性和支持


    Gecko G125系列连接器与Gecko-SL和Gecko-MT系列的金属背壳兼容,提供额外的机械、RF和EMC保护。Harwin公司提供了详细的工具指南和视频教程,帮助用户正确装配和操作。此外,客户还可以访问官方网站获取更多技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 使用推荐的手动压接工具和位置器,确保正确的压接设置。 |
    | 接触电阻过高 | 检查接触点是否清洁,并重新进行压接。 |
    | 螺钉锁固定不稳 | 确保螺钉锁安装正确,检查是否有损坏或磨损。 |

    总结和推荐


    Gecko G125系列连接器以其高可靠性、强机械强度和灵活的应用配置,成为电子互连领域的优选产品。它在恶劣环境下的优异表现使其在航空、汽车和工业自动化等高要求应用中表现出色。如果您正在寻找一款能在苛刻条件下提供稳定互连的连接器,Gecko G125系列连接器是您的理想选择。强烈推荐使用。

G125-3042096L0参数

参数
排数 2
触头端接 压接
针脚数 20pin
类型 Header
颜色 -
触头类型 Male Pin
紧固类型 -
长*宽*高 11.25mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

G125-3042096L0厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。
