首页  >  产品百科  >  F20-20006045R

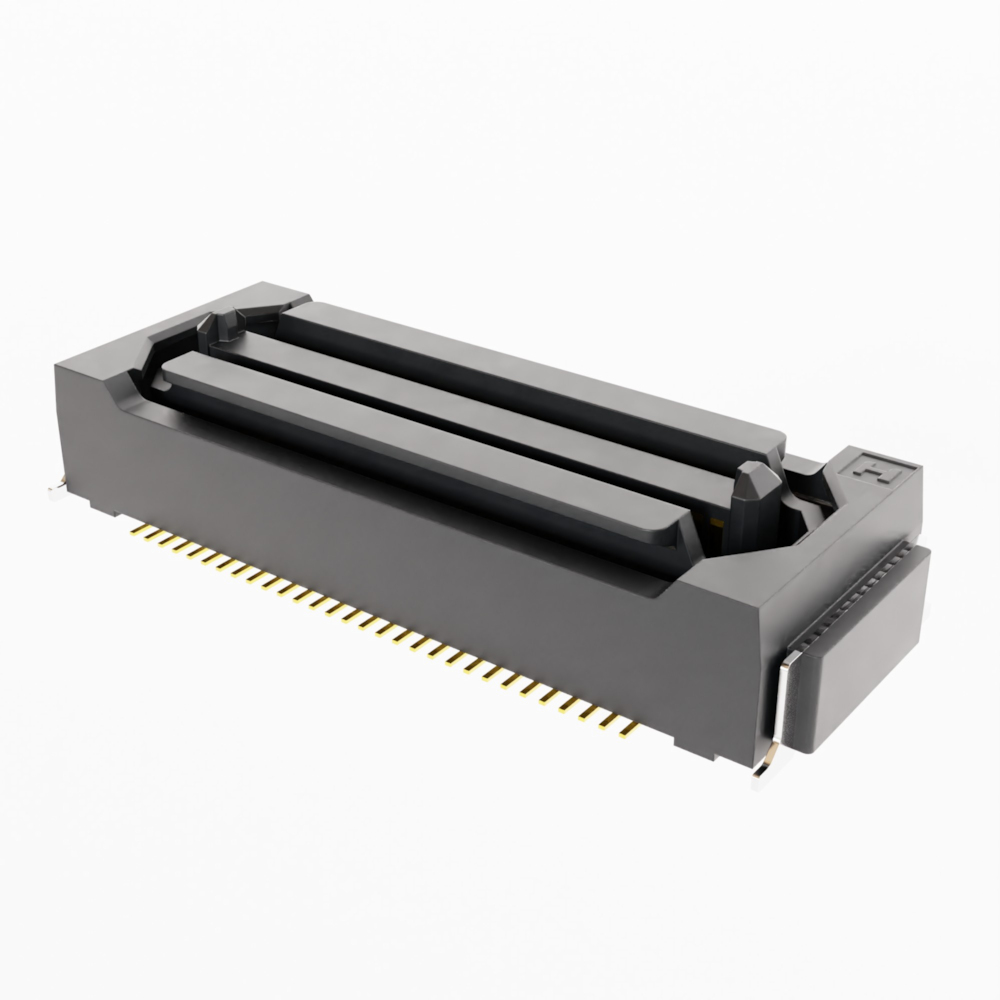

F20-20006045R

厂牌: HARWIN
产品描述: Center Strip Contacts,Floating,Header 640μm 2 60pin 5.98mm,9.88mm,14.88mm 金 贴片安装
供应商型号: AV-A-HRWF2020006045R
供应商: Avnet
标准整包数: 500

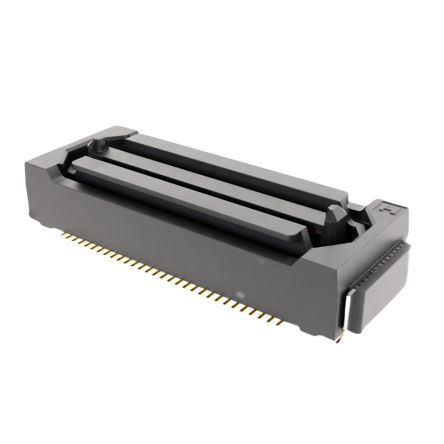

HARWIN 矩形连接器 - 阵列/边缘型/夹层式(板对板) F20-20006045R

F20-20006045R概述


    产品简介


    F20-200XXX45R型Flexto连接器是Harwin公司生产的高性能电子元器件。该连接器具有0.635mm间距的高密度设计,适用于各种电子设备中的信号传输和电源管理。主要用于消费电子、工业控制、通信设备等领域。其独特的机械结构和严格的制造工艺使其在紧凑空间内实现可靠的电气连接。

    技术参数


    - 引脚数: 60, 80
    - 接触间距: 0.635mm
    - 尺寸(mm):
    - A: 27.35(60个引脚时)
    - B: 26.15(60个引脚时)
    - C: 18.42(60个引脚时)
    - D: 20.65(60个引脚时)
    - E: 19.25(60个引脚时)
    - F: 23.35(60个引脚时)
    - 公差:
    - 线性尺寸: X. = ±0.30mm, .X = ±0.25mm, .XX = ±0.15mm, .XXX = ±0.10mm
    - 角度: X.° = ±5.0°, .X° = ±3.0°, .XX° = ±2.0°, .XXX° = ±1.0°

    产品特点和优势


    1. 高可靠性: Flexto连接器采用精密制造工艺,确保了在高低温环境下的稳定性和耐用性。
    2. 高密度设计: 0.635mm的超窄间距设计使得连接器可以在有限的空间内集成更多的引脚,提高空间利用率。
    3. 卓越的电气性能: 低接触电阻和稳定的信号传输性能,适合高速数据传输应用。
    4. 兼容性强: 广泛应用于消费电子、工业自动化和通信系统,满足多种应用场景需求。

    应用案例和使用建议


    应用案例
    在消费电子设备中,如智能手机和平板电脑,Flexto连接器可以用于连接显示屏、主板和其他关键组件。在工业控制领域,它可以用于工业机器人和自动化设备之间的信号传输。
    使用建议
    - PCB布局: 确保连接器与PCB之间保持规定的距离和公差,以确保良好的电气连接。
    - 温度管理: 在高温环境下使用时,确保良好的散热措施,避免因过热导致的性能下降。
    - 安装与焊接: 在安装过程中,确保焊点的均匀性和良好的焊锡质量,以保证连接的可靠性和寿命。

    兼容性和支持


    Flexto连接器符合EIA-481标准,适用于标准的自动贴片机生产流程。Harwin公司提供全面的技术支持和售后服务,包括产品咨询、技术文档和故障排除指南。

    常见问题与解决方案


    1. 问题: 连接器无法正常插入。
    - 解决方法: 检查连接器是否对准正确的位置,确保插针没有弯曲或变形。

    2. 问题: 插入后连接器不稳定。
    - 解决方法: 确保插针完全插入,并且连接器与插座紧密配合。

    总结和推荐


    综上所述,F20-200XXX45R型Flexto连接器凭借其高密度设计、卓越的电气性能和可靠性,在多个应用领域表现出色。我们强烈推荐在需要高密度连接器的项目中使用该产品,以提升整体系统的性能和稳定性。

F20-20006045R参数

参数
板上高度 -
针脚数 60pin
接合堆叠高度 5.98mm,9.88mm,14.88mm
触头镀层厚度 -
类型 Center Strip Contacts,Floating,Header
间距 640μm
排数 2
触头镀层
安装方式 贴片安装
包装方式 卷带包装

F20-20006045R厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

F20-20006045R数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 阵列/边缘型/夹层式(板对板) HARWIN F20-20006045R F20-20006045R数据手册

F20-20006045R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.6097 ¥ 23.0961
1500+ $ 2.5864 ¥ 22.8898
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 11548.05
直接购买
加入购物车
