F11-11102042R

产品分类:
厂牌: HARWIN
产品描述:
供应商型号: AV-A-HRWF1111102042R
供应商: Avnet
标准整包数: 400
HARWIN  F11-11102042R

F11-11102042R概述

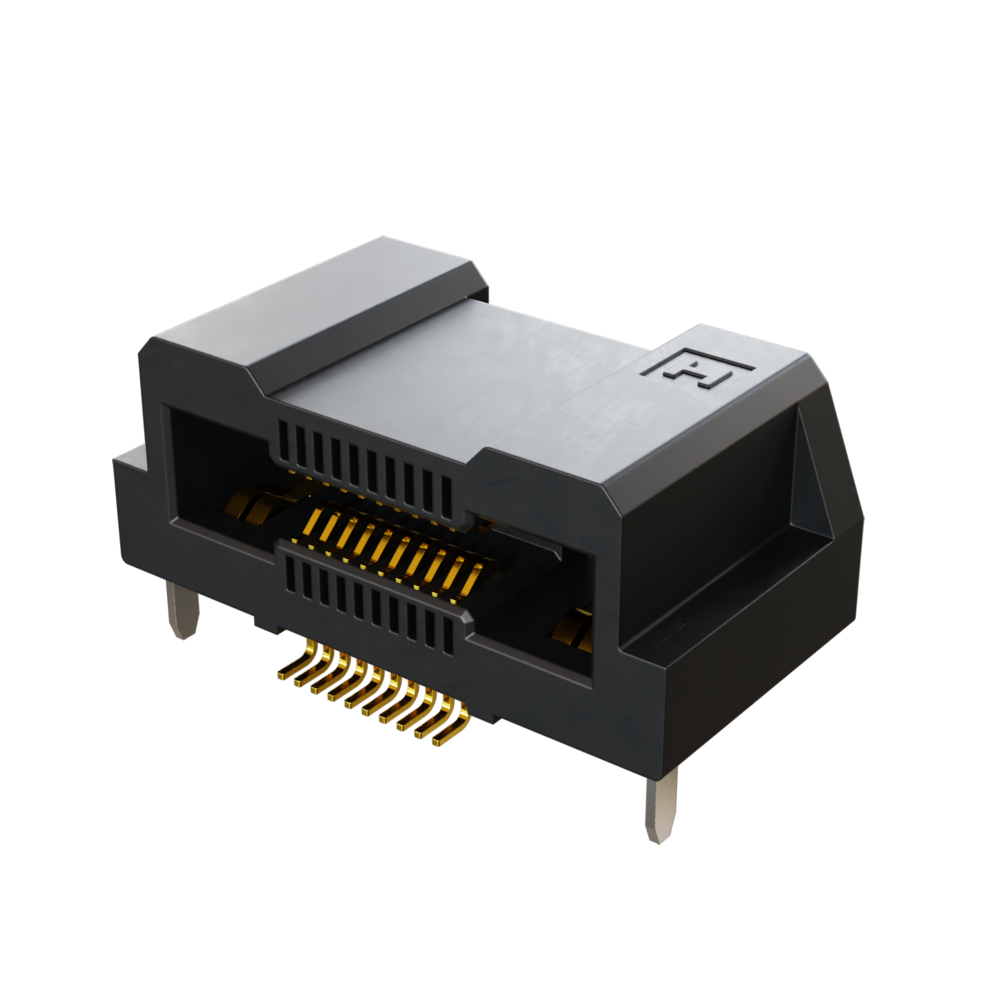

    Harwin F11-111XXX42R Flexo Connector 技术手册解析

    1. 产品简介


    Harwin F11-111XXX42R Flexo Connector 是一款采用0.5毫米间距设计的水平型女式接触器,适用于信号和电源连接。它具有多种接触点配置,包括20、40、60、80、100和120针版本,广泛应用于航空、航天、通信、医疗及工业自动化等多个领域。其主要功能是提供高可靠性、低电阻和稳定的电气连接,以满足现代电子设备的高性能要求。

    2. 技术参数


    - 接触数(No. OF CONTACTS):20、40、60、80、100和120针。
    - 尺寸(DIMENSIONS):
    - A:根据针数不同,范围为14.20至34.20 mm。
    - B:根据针数不同,范围为28.40至68.40 mm。
    - C:根据针数不同,范围为32.00至72.00 mm。
    - 材料(MATERIAL):使用黑色聚苯乙烯作为载带材料。
    - 兼容标准(COMPLIANCE):符合EIA-481标准。
    - 载带容量(CAPACITY):每卷载带包含400个组件。
    - 公差(TOLERANCES):
    - A/B/C尺寸公差为±0.30mm。
    - 角度公差为±5.0°。

    3. 产品特点和优势


    Harwin F11-111XXX42R Flexo Connector 的主要特点如下:
    - 高可靠性和稳定性:通过精细设计确保电气连接的稳定性和可靠性。
    - 多针配置:多种针数配置满足不同的应用需求。
    - 紧凑设计:尽管拥有多种接触点,仍保持紧凑的设计,节省空间。
    - 高性能:适用于信号和电源的高精度传输,满足严苛的应用需求。
    这些特点使得该产品在多个行业中具有显著的竞争优势,特别是在需要高密度连接和高可靠性应用的场合。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:用于服务器、交换机和路由器之间的信号传输。
    - 医疗设备:用于监护仪和生命支持系统的电源和信号连接。
    - 航空航天:用于飞行器内部的复杂电气系统连接。
    使用建议:
    - 安装注意事项:在安装过程中,确保接触点与电路板上的焊盘精确对齐,避免偏移导致不良连接。
    - 焊接温度控制:焊接时需严格控制温度,避免过热损坏连接器。
    - 清洁维护:定期清洁连接器,防止灰尘和污物积累影响性能。

    5. 兼容性和支持


    兼容性:
    - 标准:符合EIA-481标准。
    - 物料:采用黑色聚苯乙烯载带,与市面上多数设备兼容。
    支持:
    - 文档和支持:制造商提供详细的技术手册和规格书,客户可随时联系制造商获取技术支持。

    6. 常见问题与解决方案


    - 问题:连接器在焊接后出现松动。
    - 解决方案:检查焊点是否均匀且牢固;必要时重新焊接。
    - 问题:连接器接触不良。
    - 解决方案:确认接触点与电路板上的焊盘完全对齐;如有需要,使用显微镜检查连接情况。
    - 问题:连接器载带损坏。
    - 解决方案:检查载带是否有裂纹或破损;更换新载带以保证正常操作。

    7. 总结和推荐


    综上所述,Harwin F11-111XXX42R Flexo Connector 是一款具有高可靠性、高稳定性和多功能性的电子元器件,适用于多种严苛的应用场景。它在设计和制造方面均表现出色,特别是在高性能和高密度连接方面。因此,我们强烈推荐此产品给需要高效、稳定电气连接的用户。

F11-11102042R参数

参数
安装方式 贴片安装
包装方式 卷带包装

F11-11102042R厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

F11-11102042R数据手册

厂牌 PDF简要描述 下载
HARWIN HARWIN F11-11102042R F11-11102042R数据手册

F11-11102042R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 2.7345 ¥ 24.2006
1200+ $ 2.7101 ¥ 23.9846
库存: 800
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 9680.24
