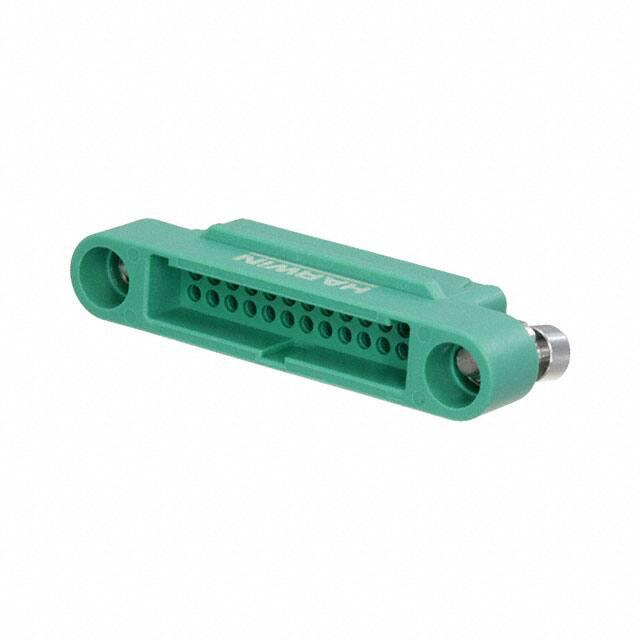

G125-3242696M3

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Plug,Screw Lock 2 26pin 螺钉 Male Pin 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: 952-4065-ND
供应商: Digi-Key
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-3242696M3

G125-3242696M3概述

    Gecko G125 系列 1.25mm 螺距高可靠性连接器技术手册

    1. 产品简介


    Gecko G125 系列连接器是螺距为 1.25 毫米的高可靠性矩形连接器,适用于多种电缆对电缆、电缆对板以及板对板的应用。其产品编号以 G125 开头,共有三种变体,分别为 Gecko-SL、Gecko-MT 和 Gecko Latch。这些变体的接口不互相兼容,各自拥有独特的功能。Gecko-SL 提供螺钉锁紧设计;Gecko-MT 集成信号和电源接触点,可选电缆或穿板配置;Gecko Latch 则配备易于释放的锁扣,提供额外的安全性。

    2. 技术参数


    材料:
    - 电源接触:铍铜,镀镍金
    - 女信号接触:铍铜,镀镍金
    - 男信号触点:磷青铜,镀镍金
    - 男电缆信号接触:黄铜,镀镍金
    - 塑料壳体:30% 玻璃填充热塑塑料,UL94 V-0
    - 锁扣:铜镍锡合金,镍上镀锡
    - 螺钉锁紧固定件:不锈钢
    - 金属背壳:铝合金 6061-T6,高磷镍镀层
    - 填充物:Stycast 2651MM 加催化剂 9
    电气特性:
    - 信号接触电流:每接插件2.8A(环境温度25℃),所有接点2.0A(环境温度25℃)
    - 弯曲电路信号接触电流:每接插件0.4A(环境温度25℃)
    - 电源接触电流:每接插件10.0A(环境温度25℃)
    - 工作电压:在海拔1006米处,直流或交流峰值电压450V;在海拔21336米处,直流或交流峰值电压250V
    - 介电强度(直流或交流峰值):在海拔1013米处600V;在海拔21336米处350V
    - 接触电阻:初始20mΩ,条件后25mΩ
    - 绝缘电阻:初始10GΩ(500V直流),条件后1GΩ(500V直流)
    环境特性:
    - 湿度:在93%相对湿度下持续96小时
    - 温度范围:-65°C至+150°C,30分钟停留,5个循环
    - 温度寿命:在无负载条件下150°C±5°C
    - 盐雾测试:连续暴露48小时
    - 振动测试:10Hz到2000Hz,1.5mm,加速度198m/s²
    - 冲击测试:Z轴方向981m/s²,X、Y轴方向490m/s²
    - 加速测试:50G加速度
    机械特性:
    - 接触耐久性:信号接触1000次,锁扣接触100次
    - 插入力:信号接触2.8N最大,电源接触7.0N最大
    - 拔出力:信号接触0.2N最小,电源接触6.0N最小
    - 螺钉锁紧扭矩:16至18cmN
    - 接触擦痕:信号接触0.1mm最小,电源接触0.63mm最小
    线材终止信息:
    - 信号接触:推荐线型BS 3G 210型A,MIL-W-16878/6型ET或NEMA HP3型ET
    - 电源接触:推荐线型M22759/11-18 PTFE (MIL-W-22759/11)

    3. 产品特点和优势


    - 高可靠性:所有接触点采用镀金工艺,提供高性能和长使用寿命。
    - 多种配置选择:包括信号接触、电源接触和混合技术接触。
    - 环境适应性强:在极端温度、湿度和振动环境下依然表现出色。
    - 适用广泛:适合多种应用场景,如电缆对电缆、电缆对板和板对板。

    4. 应用案例和使用建议


    Gecko G125 连接器广泛应用于工业自动化、汽车电子、航空航天等领域。例如,在工业自动化设备中,Gecko G125 连接器能够可靠地实现信号和电源传输,确保系统稳定运行。在使用时,需注意不同变体之间的互换性问题,避免误配。建议在高温、高湿、强振动等环境中使用时,应用填充化合物进行防护,以增强抗振性能。

    5. 兼容性和支持


    Gecko G125 系列连接器的金属背壳与 Gecko-SL 和 Gecko-MT 系列兼容,提供机械、RF和EMC保护。制造商提供详尽的技术支持文档,如 Tooling Instruction Sheet,以及视频教程,方便用户进行安装和维护。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查接触面是否有灰尘或腐蚀,重新清洁并确保接触紧密。

    - 问题2:插入力过大
    - 解决方案:确认所使用的工具是否正确,按照手册指示进行操作。

    - 问题3:接触电阻高
    - 解决方案:检查接触表面的镀金层是否完好,必要时更换接触件。

    7. 总结和推荐


    Gecko G125 系列连接器凭借其高可靠性、多配置选项和优异的环境适应性,成为众多应用场景的理想选择。特别是其在恶劣环境下的表现,使其在市场上具有较强的竞争力。我们强烈推荐在需要高可靠性的电子设备中使用此产品。

G125-3242696M3参数

参数
针脚数 26pin
类型 Plug,Screw Lock
颜色 绿色
触头类型 Male Pin
紧固类型 螺钉
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

G125-3242696M3厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-3242696M3数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-3242696M3 G125-3242696M3数据手册

G125-3242696M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.6328 ¥ 122.4582
10+ $ 12.4384 ¥ 104.0939
30+ $ 11.5097 ¥ 96.3216
50+ $ 11.1022 ¥ 92.9116
100+ $ 10.5724 ¥ 88.478
250+ $ 9.911 ¥ 82.943
500+ $ 9.4385 ¥ 78.9881
1000+ $ 8.9886 ¥ 75.223
库存: 37
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 122.45
