首页  >  产品百科  >  M80-8262642

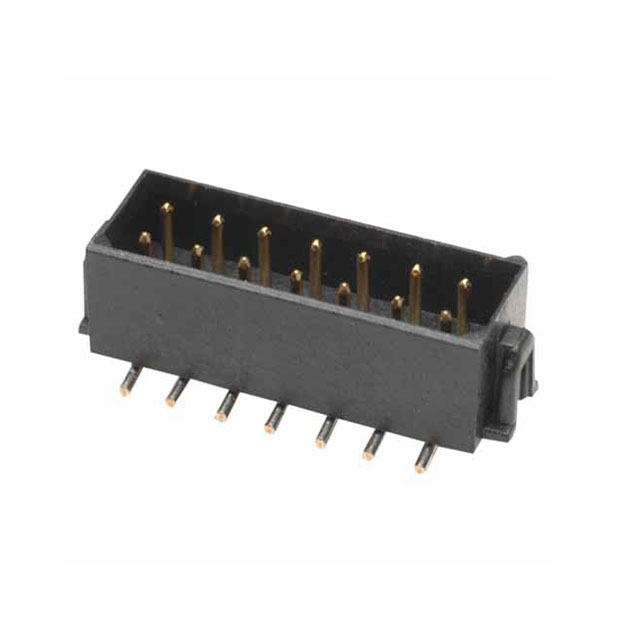

M80-8262642

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Latch Holder,Plug 焊盘 26pin Polyamide 4/6 2.2A 金 黑色 贴片安装 29.55mm(长度)*5.96mm(高度)
供应商型号: AV-A-HRWM808262642
供应商: Avnet
标准整包数: 112
HARWIN 圆形连接器 M80-8262642

M80-8262642概述

    # HARWIN Datamate M80 & M83 系列矩形连接器产品综述

    1. 产品简介


    HARWIN Datamate M80 和 M83 系列矩形连接器是一类具有 2mm 间距的高密度、完全屏蔽的未密封型插头和插座,设计用于印刷电路板到电路板、电缆到电路板以及电缆到电缆之间的互连。该系列产品提供 2 到 96 条通路的多种配置选择,支持表面贴装、垂直通过孔、水平(90°)通过孔以及压接等多种安装方式。此外,还提供预接线接触件和电缆组件的定制选项。
    这类连接器适用于高密度电子产品中的低压信号传输场景。产品通过极化设计防止错误连接,并可选配挂钩式固定装置(L-Tek)或螺丝锁定装置(J-Tek)。同时,混合技术(Mix-Tek)连接器也提供额外的选择,支持功率和同轴信号的混合传输。该系列的部分型号还可根据需求按照 BS9525 F0033 标准制造并测试。

    2. 技术参数


    低频信号接触件
    - 电流额定值:单个接触件负载下最大为 3.3A(25°C),最大为 2.6A(85°C);所有接触件负载下最大为 3.0A(25°C),最大为 2.2A(85°C)。
    - 接触电阻:初始值 ≤20mΩ,热老化后 ≤25mΩ。
    - 绝缘电阻:初始值 ≥1,000MΩ,热老化后 ≥100MΩ。
    - 空气间隙和爬电路径:接触对间最小空气间隙和爬电路径均为 0.35mm。
    同轴接触件
    - 阻抗:50Ω。
    - 频率范围:高达 6GHz(取决于电缆类型或电路板布局)。
    - 电压驻波比(VSWR):M80-310 型号为 1.19 + (0.04 × 频率),其他型号为 1.05 + (0.04 × 频率)。
    - 耐压值:交流电最大为 180V(500mA)。
    功率接触件
    - 电流额定值:M80-3XX 接触件为 20A,M80-PXX 接触件为 40A。
    - 耐压值:直流或交流峰值为 800V。
    工作环境
    - 操作温度范围:-55°C 至 +125°C。
    - 盐雾试验:L-Tek 模型符合 BS2011 第 2.1Kb 部分标准;J-Tek 和 Mix-Tek 符合 EIA364 测试程序 26 条件 A。
    - 振动和冲击:均满足严格的军用标准要求。

    3. 产品特点和优势


    HARWIN Datamate M80 和 M83 系列矩形连接器以其紧凑设计、高可靠性及多样化接口选项脱颖而出。其亮点包括:
    - 极化的防错设计增强了连接安全性;
    - 支持多种接触件类型(信号、同轴和功率),满足复杂应用需求;
    - 出色的抗震、抗冲击能力,适合严苛环境下的工业和军事用途;
    - 提供完整的电缆组装解决方案,降低用户集成难度;
    - 紧凑的尺寸和卓越的性能使其成为高密度电子设备的理想选择。

    4. 应用案例和使用建议


    HARWIN Datamate 连接器广泛应用于航空航天、国防、通信、医疗及工业自动化等领域。例如,在航空电子设备中,这些连接器可以用于高速数据传输和电源管理。建议用户在实际使用时:
    - 定期检查连接器的状态以确保长期稳定运行;
    - 根据具体的应用需求选择合适的接触件组合;
    - 遵循装配指南正确安装接触件,避免损坏。

    5. 兼容性和支持


    本系列产品与各种电缆类型兼容,并且提供了详尽的技术文档和支持服务。制造商提供了完整的装配指导手册,帮助客户顺利完成组装过程。对于需要定制化解决方案的客户,HARWIN 提供专业的技术支持团队协助解决任何技术难题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查是否遵循正确的装配步骤,必要时更换工具。 |
    | 接触不良 | 确保接触面清洁无污染,并重新进行焊接处理。 |
    | 密封失效 | 更换密封圈并重新装配以确保良好的密封效果。 |

    7. 总结和推荐


    综上所述,HARWIN Datamate M80 和 M83 系列矩形连接器凭借其卓越的性能、广泛的适用性以及完善的售后服务,成为众多行业中不可或缺的关键部件。我们强烈推荐这款产品给需要高性能、高可靠性的系统设计工程师使用。如果您正在寻找一款能够应对恶劣环境挑战且易于维护的产品,那么这套连接器将是您的最佳选择。

M80-8262642参数

参数
颜色 黑色
端接 焊盘
额定电流 2.2A
外壳材料 Polyamide 4/6
针脚数 26pin
触头镀层 - 配接
类型 Latch Holder,Plug
长*宽*高 29.55mm(长度)*5.96mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

M80-8262642厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-8262642数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN M80-8262642 M80-8262642数据手册

M80-8262642封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
112+ $ 3.4944 ¥ 30.9252
336+ $ 3.4632 ¥ 30.6491
库存: 448
起订量: 112 增量: 112
交货地:
最小起订量为:112
合计: ¥ 3463.62
