G125-FS11605L0P

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: HARWIN 1.25mm间距16p双排排母 线对板, Gecko系列, 直角, 表面
供应商型号: 855-G125-FS11605L0P
供应商: Mouser
标准整包数: 1

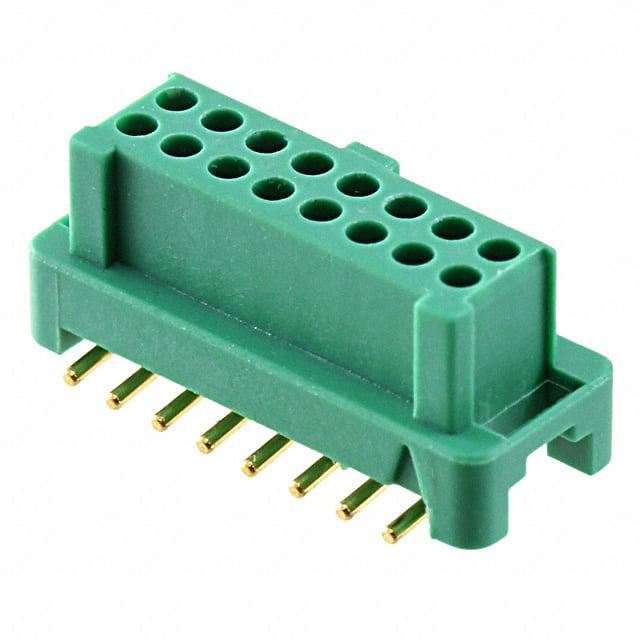

HARWIN 矩形连接器 - 外壳 G125-FS11605L0P

G125-FS11605L0P概述

    # Harwin Gecko 1.25mm SMT Female Vertical Connector 技术手册解读

    产品简介


    Harwin Gecko 1.25mm SMT 垂直式插座连接器是一种高密度小型化连接器,专为紧凑空间设计。其典型应用涵盖消费电子、工业控制、通信设备及汽车电子等领域。Gecko 系列以高可靠性、紧凑尺寸和高插拔寿命著称,特别适合需要多引脚数、高性能连接的场景。
    产品型号提供多种接触点数量(6、10、12、16、20、26、34 和 50),能够满足多样化的电路设计需求。连接器采用表面贴装技术(SMT)安装方式,具有快速焊接和优异抗振动性能的优势。

    技术参数


    | 参数类别 | 具体描述 |

    | 接触点数量 | 6、10、12、16、20、26、34 和 50 |
    | 接触间距 | 1.25 mm |
    | 插拔寿命 | > 500 次 |
    | 极化特性 | 圆形标记指示极性 |
    | 表面处理 | 金镀层(1 µinch) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 尺寸(L×W×H) | 长度根据接触点数量变化(如:6 接触点 24.0 mm × 11.50 mm × 4.00 mm) |
    | 工作电压 | 最大 100V AC/DC |
    | 工作电流 | 每通道最大 3A |

    产品特点和优势


    1. 高密度设计:1.25mm 的窄间距使其能够在有限的空间内实现更高的引脚密度。
    2. 坚固耐用:插拔寿命高达 500 次以上,适用于频繁插拔的应用场合。
    3. 极化保护:圆形标记帮助防止错误插入,提升装配准确性和可靠性。
    4. 兼容性良好:支持多引脚配置,适配广泛的应用场景。
    5. 易于焊接:表面贴装技术简化了生产流程,提高制造效率。

    应用案例和使用建议


    应用案例
    - 消费电子:小型手持设备(如手机、平板电脑)的柔性电缆连接。
    - 工业控制:自动化设备内部信号传输模块。
    - 通信设备:模块间信号传输,提供稳定连接。
    使用建议
    1. 在焊接前检查元件方向,确保正确极性。
    2. 建议使用推荐厚度为 0.125mm 的焊膏,以获得最佳焊接效果。
    3. 在安装过程中,应尽量避免外部压力直接施加到连接器上,以防损坏。

    兼容性和支持


    Gecko 系列连接器与配套的 PCB 设计高度兼容,可无缝集成到现有的电路板布局中。Harwin 提供详尽的技术文档和客户支持服务,确保用户能够快速掌握产品特性和正确安装方法。此外,部分型号支持自动贴片机放置,进一步提升生产效率。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固插入电路板 | 检查焊盘对齐是否精确,确保无氧化层 |
    | 插拔过程中出现信号中断 | 更换接触点确保金镀层质量 |
    | 焊接后接触点松动 | 增加焊接点牢固度,确认焊接温度和时间 |

    总结和推荐


    Harwin Gecko 1.25mm SMT 垂直式插座连接器凭借其紧凑设计、高可靠性及广泛的适用性,在多个行业领域展现出强大的竞争力。对于需要多引脚数、高密度连接的电子设计而言,这款连接器无疑是理想选择。如果您正在寻找一款能够适应严苛工作环境且性能稳定的连接器,Harwin Gecko 系列值得优先考虑。
    综上所述,强烈推荐 Harwin Gecko 1.25mm SMT 垂直式插座连接器用于各类高要求电子应用中。

G125-FS11605L0P参数

参数
针脚数 16pin
类型 Latch Holder,Receptacle
颜色 绿色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 -
安装方式 贴片安装
应用等级 汽车级,通用级
零件状态 在售

G125-FS11605L0P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FS11605L0P数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-FS11605L0P G125-FS11605L0P数据手册

G125-FS11605L0P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.4005 ¥ 163.9342
10+ $ 14.85 ¥ 125.4825
100+ $ 12.1068 ¥ 102.3025
500+ $ 10.9095 ¥ 92.1853
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 163.93
