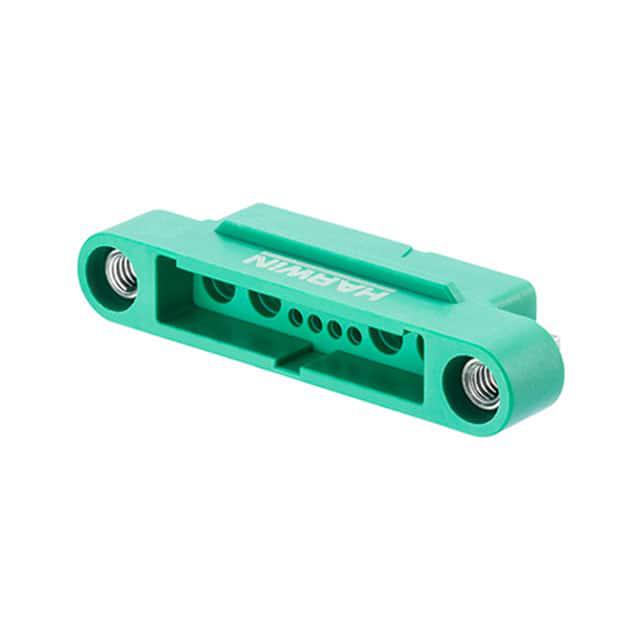

G125-32496M1-02-08-02

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Plug,Screw Lock 2 12pin Male Pin 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: G125-32496M1-02-08-02
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-32496M1-02-08-02

G125-32496M1-02-08-02概述

    高质量文章:Gecko G125系列1.25mm间距高可靠性连接器

    1. 产品简介


    Gecko G125系列是1.25mm间距的高可靠性矩形连接器,适用于各种电子设备和系统。该系列包含三个不同的变种:Gecko-SL(带螺纹锁紧)、Gecko-MT(混合技术)和原始设计的Gecko Latch。这些连接器适用于电缆与电缆、电缆与电路板及电路板之间的互连,具有广泛的应用领域。

    2. 技术参数


    电气特性
    - 信号接触电流:
    - 每个接触器加载一个接触点,环境温度25°C下最大值为2.8A;
    - 所有接触点同时加载时,环境温度25°C下最大值为2.0A;
    - 在柔性电路板上每个接触点的最大载流量为0.4A。
    - 电源接触电流:
    - 环境温度25°C下所有接触点同时加载的最大值为10.0A。
    - 电压等级:
    - 海平面气压下:直流或交流峰值电压450V;
    - 高海拔气压下:直流或交流峰值电压250V。
    - 接触电阻:
    - 初始值小于等于20mΩ;经过条件处理后小于等于25mΩ。
    - 绝缘电阻:
    - 初始值大于等于10GΩ(500V直流);经过条件处理后大于等于1GΩ(500V直流)。
    - 爬电距离和间隙距离:
    - 接触对之间的最小值为0.15mm。
    环境特性
    - 湿度测试:
    - 93%相对湿度下持续96小时。
    - 温度范围:
    - -65°C至+150°C下进行30分钟的温循测试,共5个循环。
    - 盐雾测试:
    - 持续暴露48小时。
    - 振动测试:
    - 频率范围10Hz至2000Hz,加速度为1.5mm,198m/s²。
    - 冲击测试:
    - 100G的Z轴冲击,50G的X和Y轴冲击。
    - 冲击测试:
    - 加速度为490m/s²。
    机械特性
    - 接触耐用性:
    - 接触插拔1000次以上。
    - 锁紧机构耐久性:
    - 锁紧机构插拔100次以上。
    - 插入力:
    - 信号接触最大值为2.8N;电源接触最大值为7.0N。
    - 拔出力:
    - 每个接触点最小值为0.2N。
    - 接触保持力:
    - 各种类型的接触器最小值为6.0N。
    - 螺丝锁紧扭矩:
    - 螺丝锁紧扭矩范围为16至18cmN。
    - 接触擦洗距离:
    - 信号接触最小值为0.1mm;电源接触最小值为0.63mm。

    3. 产品特点和优势


    Gecko G125系列连接器具备多种独特的优势:
    - 高可靠性: 采用金镍镀层,确保长期稳定运行。
    - 多功能性: 包括信号和电源接触配置,满足不同应用需求。
    - 兼容性强: 适用于电缆与电路板的互连,支持多种安装方式。
    - 耐环境: 经过严格的湿度、温度和振动测试,适用于恶劣环境。

    4. 应用案例和使用建议


    Gecko G125系列连接器适用于各种应用场景,如工业自动化、医疗设备、通讯设备等。例如,在自动化生产线中,它们可以用于机器与控制系统的互连,提供可靠的信号传输和电源供应。使用时建议:
    - 使用专用工具进行正确压接,以保证最佳电气性能。
    - 在高振动环境下,应用背灌胶材料以增加额外的应力释放和密封性。

    5. 兼容性和支持


    Gecko G125系列连接器具有良好的兼容性,支持不同型号的金属背壳,提供机械、RF和EMC保护。厂商提供详细的工具指导说明书和技术支持视频,方便用户了解正确的安装和维护方法。

    6. 常见问题与解决方案


    问题1: 插入力过大
    - 解决办法: 确保使用正确的压接工具和适当的操作压力。
    问题2: 接触电阻偏高
    - 解决办法: 重新压接或更换新的接触器。
    问题3: 密封效果不佳
    - 解决办法: 检查并补充适当的背灌胶材料。

    7. 总结和推荐


    综上所述,Gecko G125系列连接器凭借其卓越的电气性能、广泛的适用性和可靠的耐用性,成为一种值得信赖的选择。其独特的锁紧机制、多样的接触配置以及强大的环境适应能力使其在多种应用场景中表现出色。我们强烈推荐该系列产品,特别是在需要高可靠性的环境中。

G125-32496M1-02-08-02参数

参数
触头端接 压接
针脚数 12pin
类型 Plug,Screw Lock
颜色 绿色
触头类型 Male Pin
紧固类型 -
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
