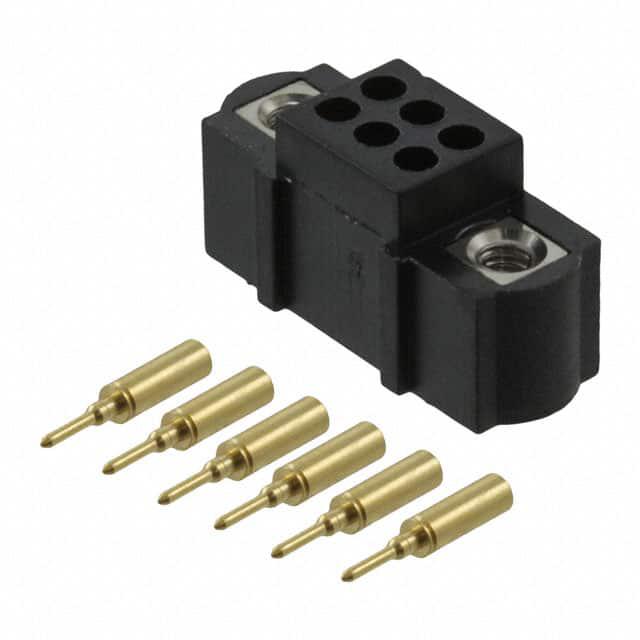

M80-5610605

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Header 2 6pin Male Pin 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 952-2106-ND
供应商: Digi-Key
标准整包数: 1
HARWIN 矩形连接器 - 外壳 M80-5610605

M80-5610605概述

    高质量文章:Harwin Datamate M80 & M83 系列矩形连接器技术手册解析

    1. 产品简介


    Harwin 的 Datamate M80 & M83 系列矩形连接器是一系列高性能、模块化设计的板对板、电缆对板及电缆对电缆互连解决方案。这些连接器采用 2mm 节距,提供全屏蔽的未密封结构,支持从 2 到 96 道触点配置,适用于高密度电子设备的低电压应用。它们具有灵活的接触终端方式,包括压接、垂直/水平穿孔焊接及表面贴装(SMT)。此外,预置电缆和电缆组件也是可选项,提供更大的灵活性和可靠性。
    该系列产品广泛应用于工业自动化、通信设备、医疗电子、轨道交通等领域,满足苛刻的工作环境要求。Datamate 连接器具有防误插设计和锁紧机制,提供 L-Tek 和 J-Tek 两种版本,以适应不同的安装需求。

    2. 技术参数


    以下是 Datamate M80 & M83 系列连接器的主要技术参数:
    | 参数类别 | 具体数值 |

    | 信号触点电流 | - 单触点:25°C 时 3.3A,85°C 时 2.6A |
    - 所有触点同时载流:25°C 时 3.0A,85°C 时 2.2A |
    | 同轴触点电流 | - 单触点:25°C 时 8.5A,85°C 时 6.5A |
    - 所有触点同时载流:25°C 时 3.5A,85°C 时 2.6A |
    | 功率触点电流 | - M80-3XX:20A,M80-PXX:40A |
    | 工作电压 | 800V DC 或 AC(峰值) |
    | 绝缘电阻 | 初始值 ≥ 1,000MΩ,热老化后 ≥ 100MΩ |
    | 额定温度范围 | -40°C 至 +125°C |
    | 抗振动性 | 符合 MIL-STD-202G 测试标准(10Hz-2,000Hz,10G) |

    3. 产品特点和优势


    Datamate M80 & M83 系列连接器以其卓越的设计和性能脱颖而出。以下是其核心优势:
    1. 紧凑型设计:2mm 节距和模块化触点布局显著节省空间,适合高密度电路板设计。
    2. 多功能性:支持多种安装方式(如压接、穿孔焊及 SMT),可适配各种应用场景。
    3. 增强的耐用性:经过严格的机械和电气测试,具有超过 500 次操作循环的耐用性。
    4. 抗恶劣环境能力:工作温度范围宽广,可承受 -55°C 至 +125°C 极端环境,同时具备优异的盐雾和振动耐受性。
    5. 兼容性扩展:提供 T-Contact、Coax Contact 及 Power Contact 等不同技术规格,满足复杂应用需求。

    4. 应用案例和使用建议


    Datamate M80 & M83 系列连接器广泛应用于高可靠性的工业自动化和医疗设备领域。例如,在工业机器人中,其紧凑型设计和高抗振动性能使其成为关键零部件的理想选择。在医疗设备中,其出色的防水和抗腐蚀特性确保了系统的长期稳定运行。
    使用建议:
    - 在高温环境下,建议减少同时工作的触点数量,以延长使用寿命。
    - 为确保信号完整性,推荐使用同轴接触器并遵循正确的组装工艺。
    - 定期检查锁紧装置(L-Tek/J-Tek)的完整性,避免因松动导致故障。

    5. 兼容性和支持


    Datamate M80 & M83 系列连接器与其他标准化组件兼容,可轻松集成到现有系统中。Harwin 提供详尽的技术文档和支持服务,包括安装指南、测试方法及常见问题解答(FAQ)。此外,公司还提供定制化选项,可根据客户具体需求调整产品配置。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保接触面清洁且无杂质 |
    | 触点损坏 | 更换受损触点,遵循正确的安装流程 |
    | 抗振动性能不足 | 检查锁紧机构是否牢固,必要时升级至更强型号 |

    7. 总结和推荐


    综上所述,Harwin Datamate M80 & M83 系列连接器凭借其紧凑设计、高可靠性及多功能性,在工业和商业领域展现出强大的市场竞争力。其卓越的性能和广泛的应用范围使其成为高要求电子设备的理想选择。强烈推荐用于需要高密度互连和极端工作条件的场合。
    如果您正在寻找一款能够平衡成本、性能和技术难度的连接器解决方案,那么 Harwin Datamate M80 & M83 系列将是您的不二之选!

    本文基于 Harwin 官方技术手册(C00541)整理而成,更多详细信息请访问 Harwin 官网查询完整文档。

M80-5610605参数

参数
类型 Header
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 6pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
