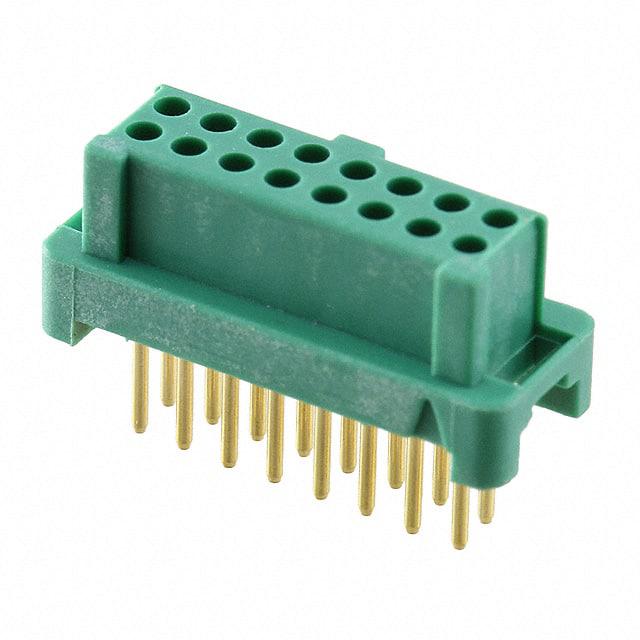

G125-FV11605L0P

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: HARWIN 1.25mm间距12p双排排母 线对板, Gecko系列, 直角, 通孔安装
供应商型号: 2408716
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-FV11605L0P

G125-FV11605L0P概述

    电子元器件产品技术手册概述

    产品简介


    本文档介绍的是Harwin公司生产的Gecko系列垂直通孔板端插座连接器,型号为G125-FVXXX05L0P。这款连接器主要用于电子设备中的信号传输和电源分配,特别适用于空间受限的应用场合。它的主要功能是提供稳定的电气连接,支持高达50个接触点,适合各种尺寸的印刷电路板(PCB)布局。该连接器广泛应用于航空航天、工业自动化、医疗设备等领域。

    技术参数


    - 接触点数:6, 10, 12, 16, 20, 26, 34, 50
    - 极化特征:带槽形孔
    - 接触风格:
    - V1:3.00mm PC尾部
    - V2:4.50mm PC尾部
    - 外形尺寸:
    - 长度:24.0至56.0mm
    - 宽度:26.2至32.0mm
    - 高度:52.40mm(含针尾)
    - 接触位置精度:±0.05mm
    - 接触电阻:最大5mΩ
    - 耐电压:1000VAC
    - 绝缘电阻:最小500MΩ@100VDC
    - 工作温度范围:-40°C 至 +105°C

    产品特点和优势


    1. 高密度设计:能够在一个较小的空间内提供多达50个接触点,适合紧凑的PCB布局。
    2. 稳固可靠的电气连接:通过其独特的设计和高接触精度,确保信号传输的稳定性和可靠性。
    3. 良好的环境适应性:能够在极端温度下正常工作,适应多种恶劣的工作环境。
    4. 方便的安装方式:采用垂直通孔设计,便于PCB上的安装和定位。
    5. 优异的机械性能:通过振动和冲击测试,具有出色的耐用性和抗振动能力。

    应用案例和使用建议


    应用案例:在航空航天领域,这种连接器常用于飞行器的内部信号传输系统。在医疗设备中,它们被用来确保设备内部各部分之间可靠的电气连接。在工业自动化中,它们可以用于连接传感器和执行器,实现精确控制。
    使用建议:在组装过程中,应确保连接器与PCB的对齐精度,以避免误插或错位。同时,根据具体的应用场景选择合适的接触点数,以满足信号传输的需求。定期检查连接器的电气连接情况,确保其始终处于最佳工作状态。

    兼容性和支持


    这款Gecko连接器具有良好的兼容性,适用于多种规格的PCB。Harwin公司提供详细的安装指南和技术支持,确保客户能够顺利使用。此外,针对自动装配机器的使用,公司还提供了专门的订单选项。

    常见问题与解决方案


    1. 问题:如何确保正确的安装方向?
    - 解决办法:仔细参考产品手册中的极化特征说明,确保连接器按照正确的方向插入。
    2. 问题:连接器出现接触不良怎么办?
    - 解决办法:检查连接器是否安装到位,确认接触点没有氧化或污染。如果需要,可重新清洁或更换连接器。
    3. 问题:如何确保连接器的长期可靠运行?
    - 解决办法:定期进行检查和维护,确保连接器始终处于良好状态。遵循推荐的储存条件,避免暴露于极端环境中。

    总结和推荐


    总结来看,G125-FVXXX05L0P是一款高度可靠的电子连接器,适用于多种应用领域。其高密度设计、优异的电气性能和坚固的机械结构使其成为紧凑型PCB设计的理想选择。对于需要在严苛环境下保证电气连接稳定性的应用场景,我们强烈推荐使用这款产品。总体来说,这是一款性能卓越且广泛应用的连接器,值得信赖。
