首页  >  产品百科  >  M80-4000000F2-02-327-00-000

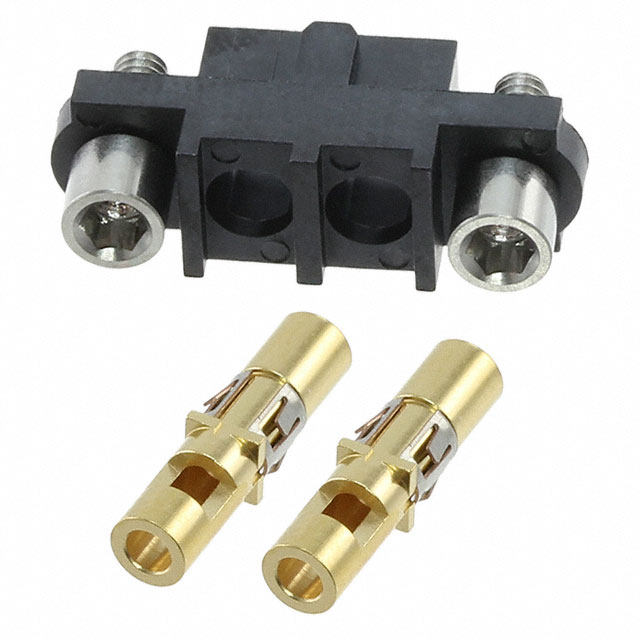

M80-4000000F2-02-327-00-000

厂牌: HARWIN
产品描述: 16 AWG Receptacle,Screw Lock 4mm 1 2pin 金 黑色 焊接 导线安装,自由悬挂,通孔安装
供应商型号: 855-M80400000F202327
供应商: Mouser
标准整包数: 1
HARWIN 矩形连接器 - 自由悬挂/面板安装 M80-4000000F2-02-327-00-000

M80-4000000F2-02-327-00-000概述

    # 哈威克(HARWIN)电子元器件产品技术手册解析

    1. 产品简介


    哈威克(Harwin)生产的Datamate系列矩形连接器是一种高度可靠且适应性强的电子元器件,主要应用于高密度电子设备的低电压连接场景。该系列产品包括M80和M83两大系列,提供多种接触方式和配置选项,适合板对板、电缆对板以及电缆对电缆的应用需求。产品覆盖2至96个触点,并提供丰富的终端方式,如压接、垂直通孔安装、表面贴装等。此外,还有预置线缆触点及线缆组件可供选择,极大提高了设计灵活性。
    Datamate连接器具有全屏蔽结构和防误插设计,能够满足现代电子产品在高密度布线和恶劣环境下工作的需求。凭借其出色的电气和机械性能,这些连接器被广泛应用于航空航天、工业自动化、通信系统和医疗设备等领域。

    2. 技术参数


    以下是Datamate连接器的技术规格摘要:
    | 参数类别 | 技术指标 |

    | 接触类型 | 标准信号接触:最大电流为3.3A(25℃);T型接触:最大电流为8.5A(25℃) |
    | 工作电压 | 标准信号接触:300V DC/AC(预置线缆);800V DC/AC(其他) |
    | 接触电阻 | 初始:20mΩ最大;老化后:25mΩ最大 |
    | 环境温度范围 | -55°C 至 +125°C |
    | 振动与冲击测试 | 符合10G振动(频率范围:10Hz~2000Hz),耐受981m/s²冲击 |
    | 连接可靠性 | 插拔次数:标准信号接触500次,T型接触1000次 |

    3. 产品特点和优势


    特点:
    - 极高的接触密度:2至96个触点布局,适配多种复杂应用场景。
    - 优异的电气性能:具备出色的接触电阻和电压耐受能力。
    - 坚固耐用:经过严格振动、冲击测试,确保长期稳定运行。
    - 模块化设计:支持多种接口形式(如单排、双排甚至三排),便于灵活组合。
    - 防水防腐蚀:部分型号符合盐雾试验要求,适合严苛环境。
    优势:
    Datamate系列连接器因其紧凑设计、高性能表现及广泛的兼容性,成为工业和消费电子领域的优选产品。其独特的“防误插”和多排设计显著提升了组装效率,同时减少了错误连接的可能性。

    4. 应用案例和使用建议


    应用案例:
    - 航空与国防:用于飞行器内部复杂的电路连接。
    - 工业控制:机器人控制系统中实现模块间的高速数据传输。
    - 医疗设备:医疗器械的信号采集和控制面板间的数据交互。
    使用建议:
    1. 在高温高湿环境中使用时,优先选择具备防腐涂层的型号。
    2. 考虑到频繁插拔的需求,可选择具有更高机械寿命(如1000次插拔)的T型接触版本。
    3. 预制线缆组件能大幅减少现场施工时间,建议作为优先选项之一。

    5. 兼容性和支持


    Datamate连接器与主流的电子设备具有良好的兼容性,可通过更换不同类型的接触件来满足多样化需求。厂商提供详尽的安装指导文档和技术支持服务,涵盖连接器装配、线缆焊接等方面,帮助客户快速部署。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 使用适当的装配工具进行操作 |
    | 接触不良 | 确保连接器完全锁定并检查接触件清洁状况 |
    | 接触件损坏 | 更换已损坏的接触件,并确认正确的接触件选型 |

    7. 总结和推荐


    总体而言,Harwin的Datamate系列矩形连接器以其卓越的性能、灵活的设计和可靠的稳定性,在行业中占据了重要地位。无论是面对极端环境还是普通应用场景,其都能提供稳定的支持。因此,我们强烈推荐这款产品给需要高性能连接解决方案的工程师和企业用户。
    推荐指数:★★★★★(满分五星)
    如果您正在寻找一款能够在复杂工况下保持高效连接的解决方案,Datamate系列连接器无疑是最佳选择之一。

M80-4000000F2-02-327-00-000参数

参数
针脚数 2pin
排数 1
颜色 黑色
触头镀层
间距 4mm
线规 16 AWG
电缆端接 焊接
触头镀层厚度 -
类型 Receptacle,Screw Lock
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

M80-4000000F2-02-327-00-000厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-4000000F2-02-327-00-000数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 自由悬挂/面板安装 HARWIN M80-4000000F2-02-327-00-000 M80-4000000F2-02-327-00-000数据手册

M80-4000000F2-02-327-00-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.735 ¥ 268.1608
10+ $ 27.9504 ¥ 236.1809
25+ $ 27.2916 ¥ 230.614
50+ $ 25.767 ¥ 217.7312
100+ $ 24.99 ¥ 211.1655
250+ $ 23.7615 ¥ 200.7847
库存: 363
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 268.16
