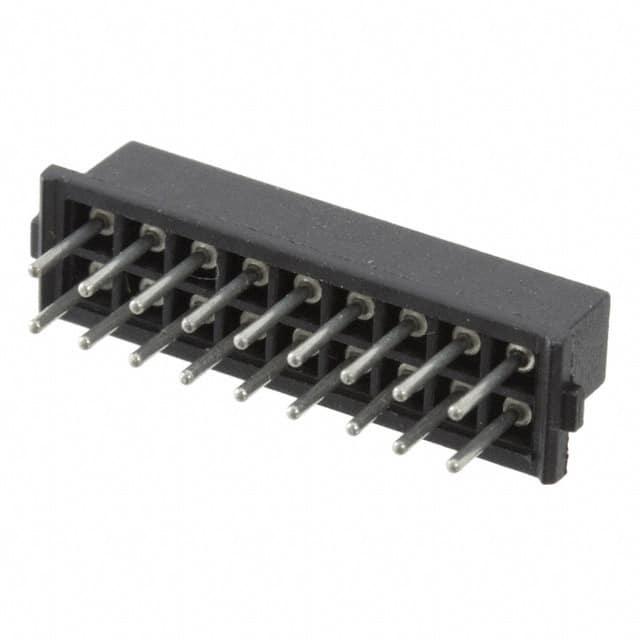

M80-8871801

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Locking Ramp,Receptacle 2 18pin 滑锁 Female Socket 黑色 通孔安装 21.15mm(长度)
供应商型号: M80-8871801
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 M80-8871801

M80-8871801概述

    Datamate M80 & M83 Series Rectangular Connectors

    1. 产品简介


    Datamate M80 和 M83 系列矩形连接器是一系列 2mm 节距的直插式全封闭非密封连接器,适用于板对板、线对板和线对线的互连。该系列产品提供 2 到 96 道的方式选择,通过各种安装方法来实现。其中,母连接器提供压接、垂直过孔和表面贴装(SMT)终止选项,而公连接器则提供压接、垂直或水平(90°)过孔以及 SMT 终止选项。预接线接触器和电缆组件也可根据客户需求定制。

    2. 技术参数


    - 低频信号触点
    - 电流额定值:
    - 标准信号触点:25°C 下为 3.3A,85°C 下为 2.6A
    - T型触点:25°C 下为 8.5A,85°C 下为 6.5A
    - 柔性电路装配:25°C 下为 1.0A
    - 其他电气特性:
    - 工作电压(1,013mbar,海平面):预制线触点和电缆组件为 300V DC 或 AC 峰值;其余为 800V DC 或 AC 峰值
    - 耐电压(1,013mbar,海平面):1,200V DC 或 AC 峰值
    - 接触电阻:初始最大为 20mΩ,后期最大为 25mΩ
    - 绝缘电阻:初始最小为 1,000MΩ,热后最小为 100MΩ
    - 环境特性:
    - 环境分类:95% 相对湿度下 55/125/56 天
    - 工作温度范围:-55°C 至 +125°C
    - 低气压严重度(仅一个触点通电):最低 300mbar(9,144米/30,000英尺)
    - 盐雾测试:
    - L-Tek:BS2011 第 2.1 部分 Kb 严酷等级 2(5%溶液,40°C,93%湿度,持续 66 小时)
    - J-Tek 与 Mix-Tek:EIA364 测试程序 26 条件 A(5%溶液,35°C,95%湿度,持续 96 小时)

    3. 产品特点和优势


    Datamate M80 和 M83 系列连接器的独特功能在于其极高的可靠性和广泛的适用范围。这些连接器具有高密度包装能力,可在高达 125°C 的极端温度下正常工作。此外,它们还具备出色的抗振动、冲击和碰撞能力,适合于各种恶劣环境下的应用。例如,在高低温环境中,它们仍能保持稳定的性能,这对于航空航天、汽车电子等领域尤为重要。

    4. 应用案例和使用建议


    在实际应用中,这些连接器广泛用于航空电子系统、军用设备、工业自动化控制以及汽车电子等领域。例如,在汽车电子系统中,这些连接器可用于发动机控制系统、安全气囊系统及车载导航系统之间的互连。建议在选择连接器时考虑具体的应用环境和需求,确保选择最适合的型号。

    5. 兼容性和支持


    这些连接器可与多种电缆组件和设备兼容,用户可根据需求选择合适的型号。厂商提供详细的安装指南和技术支持,帮助客户快速正确地完成安装过程。

    6. 常见问题与解决方案


    - Q1: 连接器插入力过高怎么办?
    - A1: 可能是由于接触面不干净或损坏导致。清洁接触面并检查是否有损坏,如有损坏需更换新的连接器。
    - Q2: 连接器在高温环境下表现不佳怎么办?
    - A2: 可能是因为连接器未设计用于极端高温环境。检查连接器规格,确保其满足高温应用要求。
    - Q3: 连接器的防水性能如何?
    - A3: 该连接器为非密封设计,不适用于直接暴露在水中的场合。对于需要防水性能的应用,建议使用专用防水连接器。

    7. 总结和推荐


    综上所述,Datamate M80 和 M83 系列矩形连接器凭借其卓越的性能、广泛的适用范围以及强大的环境适应能力,成为电子设备互连的理想选择。我们强烈推荐这些连接器在需要高可靠性和稳定性的应用场景中使用,如航空电子系统、军用设备及工业自动化等领域。

M80-8871801参数

参数
排数 2
触头端接 -
针脚数 18pin
类型 Locking Ramp,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 滑锁
长*宽*高 21.15mm(长度)
安装方式 通孔安装
应用等级 军用级,汽车级,通用级
零件状态 在售
包装方式 管装

M80-8871801厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-8871801数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN M80-8871801 M80-8871801数据手册

M80-8871801封装设计

查看详情并下载
Symbol
Footprint
3D Model
