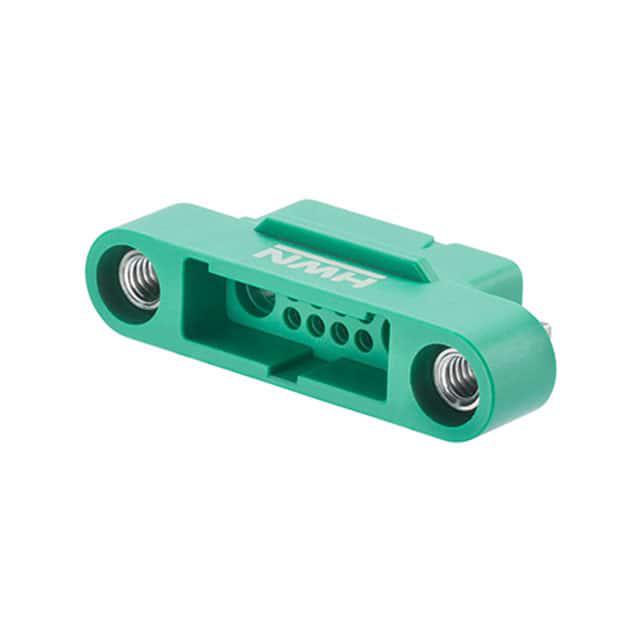

G125-32496M1-01-08-01

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Plug,Screw Lock 2 10pin Male Pin 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: G125-32496M1-01-08-01
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-32496M1-01-08-01

G125-32496M1-01-08-01概述


    产品简介


    Gecko G125 系列 1.25mm 轮廓高可靠性矩形连接器
    Gecko G125系列是1.25mm间距的高可靠性矩形连接器,编号以G125开头。它有三种不同的变体,这些变体不可互换:
    - Gecko-SL:螺母锁定型,一个连接器带有浮动螺丝以确保牢固、稳定的接口。螺母锁定型也可以通过板载或面板安装螺钉提供PCB或外壳的安全固定。
    - Gecko-MT:混合技术型,连接器配备信号和电源接触点,可选择电缆或通孔配置。相同的螺母锁定安装变化也适用于Gecko-SL。
    - GeckoLatch(原始设计):公端头可以装备易于释放的锁定夹子,以实现与母端头的稳定接口。锁定夹还可以指定为通过板锁功能或表面安装垫,以增加安全性。
    这些连接器一般包含电缆压接接触件和插座(公端头和母端头)、垂直和水平通过板针脚连接器以及垂直表面安装连接器。所有连接器都是全屏蔽的未密封连接器,用于电缆对电缆、电缆对板、以及板对板的连接。电缆连接器提供单独订购的可更换接触件。

    技术参数


    电气特性
    - 电流额定值(EIA-364-70A: 1998)
    - 信号接触点:每连接器每个接触点的最大电流为2.8A,所有接触点的最大电流为2.0A。
    - 柔性电路信号接触点:每连接器每个接触点的最大电流为0.4A。
    - 功率接触点:每连接器每个接触点的最大电流为10.0A。

    - 工作电压
    - 海平面:450V直流或交流峰值
    - 高度:250V直流或交流峰值
    - 绝缘电阻
    - 初始值:至少10GΩ(500V直流)
    - 经条件化后:大于1GΩ(500V直流)
    环境特性
    - 湿度:在93%RH环境下暴露96小时
    - 温度范围:-65°C到+150°C之间进行30分钟停留,共5个循环
    - 盐雾试验:连续暴露48小时
    - 振动:10Hz到2000Hz,加速度1.5mm,198m/s²(20G),持续2小时
    - 冲击:Z轴方向承受981m/s²(100G)冲击6毫秒,X和Y轴方向承受490m/s²(50G)冲击11毫秒

    产品特点和优势


    - 高可靠性:通过多种严格的测试,确保在恶劣环境下的稳定性和耐用性。
    - 多样化配置:提供螺母锁定、混合技术和锁定夹子等多种配置选项,满足不同应用场景的需求。
    - 高性能材料:采用高纯度镍金镀层的铍铜、磷青铜和黄铜材料,提高接触电阻和寿命。
    - 多用途应用:适用于各种连接场景,包括电缆对电缆、电缆对板、板对板连接。

    应用案例和使用建议


    应用案例
    - 通信设备中的高速数据传输
    - 工业自动化控制系统的信号和电源连接
    - 汽车电子系统的信号和电源连接
    使用建议
    - 确保正确的接触工具和工艺,避免损坏接触点。
    - 使用推荐的工具和材料进行压接和组装,确保连接的稳定性和可靠性。
    - 在高频率振动环境中使用时,建议进行背胶处理以增强耐久性。

    兼容性和支持


    - 兼容性:支持通过板和表面安装配置,适用于不同类型的电子系统。
    - 厂商支持:提供详细的工具和材料说明,以及视频教程和文档支持。

    常见问题与解决方案


    - 问题:如何正确选择合适的接触工具?
    - 解答:根据连接器的具体型号和接触点数量,参考提供的工具设置指南,使用推荐的工具进行操作。

    - 问题:如何处理接触不良的情况?
    - 解答:检查接触点是否有氧化或污染,重新进行清洁和压接操作。如果仍然存在问题,可能需要更换接触点或重新设计连接结构。

    总结和推荐



    总结


    Gecko G125系列连接器凭借其高可靠性、多样化的配置和高性能材料,在多种应用中表现出色。尤其适合于工业、汽车和通信领域的高速数据传输和电源连接。
    推荐
    基于其出色的性能和广泛应用潜力,强烈推荐在各种关键应用中使用Gecko G125系列连接器。如果您需要更多详细信息或技术支持,请访问Harwin官网。

G125-32496M1-01-08-01参数

参数
针脚数 10pin
类型 Plug,Screw Lock
颜色 绿色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

G125-32496M1-01-08-01厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-32496M1-01-08-01数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-32496M1-01-08-01 G125-32496M1-01-08-01数据手册

G125-32496M1-01-08-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 15.0354 ¥ 125.9968
25+ $ 14.2153 ¥ 119.1243
50+ $ 13.4863 ¥ 113.0153
库存: 70
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1259.96
