首页  >  产品百科  >  G125-MS15005M2P

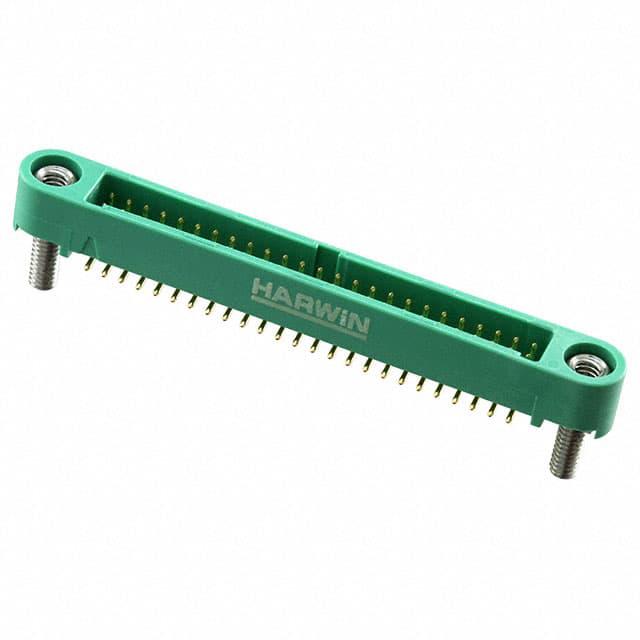

G125-MS15005M2P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Threaded 焊盘 50pin Nylon 2A 金 绿色 贴片安装
供应商型号: 855-G125-MS15005M2P
供应商: Mouser
标准整包数: 1
HARWIN 圆形连接器 G125-MS15005M2P

G125-MS15005M2P概述

    高质量文章:Harwin Gecko G125系列1.25mm间距高可靠性连接器技术手册解析

    1. 产品简介


    Harwin公司推出的Gecko G125系列连接器是1.25mm间距的高可靠性矩形连接器,适用于各种严苛的应用环境。该系列产品分为Gecko-SL(带螺纹固定)、Gecko-MT(混合技术,信号与电源接触并存)和Gecko Latch(带有锁扣设计)三种不同的类型。不同类型的连接器不能互换使用。这些连接器主要用于电缆对电缆、电缆对电路板以及电路板对电路板的应用场景,提供安全可靠的电连接解决方案。

    2. 技术参数


    - 材料:所有材料均在单独图纸上列出,具体如下:
    - 功率接触:铍铜,镍镀金
    - 信号接触(母端):铍铜,镍镀金
    - 信号接触(公端PCB):磷青铜,镍镀金
    - 信号接触(公端电缆):黄铜,镍镀金
    - 外壳:30%玻璃填充热塑性塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍底镀锡
    - 螺纹固定:不锈钢
    - 金属背壳:铝6061-T6,高磷镍镀层
    - 填充物:Stycast 2651MM催化剂9C
    - 电气特性:
    - 信号接触电流(每连接器一个接触点):25°C时最大为2.8A
    - 信号接触电流(多个接触点):25°C时最大为2.0A
    - 灵活电路信号接触电流:25°C时最大为0.4A
    - 功率接触电流:25°C时最大为10.0A
    - 工作电压:在海平面上为450V DC或AC峰值;在21,336米/70,000英尺高度为250V DC或AC峰值
    - 电压耐受:在海平面上为600V DC或AC峰值;在21,336米/70,000英尺高度为350V DC或AC峰值
    - 环境特性:
    - 湿度:96小时,93%相对湿度
    - 温度范围:30分钟周期内,在-65°C到+150°C之间循环
    - 盐雾:连续暴露48小时
    - 振动:频率范围10Hz至2,000Hz,加速度1.5mm,198m/s² (20G),持续2小时
    - 冲击:Z轴方向981m/s² (100G),X和Y轴方向490m/s² (50G)
    - 加速:50G
    - 机械特性:
    - 连接器使用寿命:接触点1,000次操作;锁扣100次操作
    - 插入力:信号接触最大为2.8N,功率接触最大为7.0N
    - 拔出力:信号接触最小为0.2N
    - 接触点保持力:最小为6.0N
    - 螺纹固定保持力:最小为20.0N
    - 锁扣保持力:最小为4.0N
    - 锁紧扭矩:16至18cmN
    - 焊接信息:
    - 信号接触推荐线材:BS 3G 210型A,MIL-W-16878/6型ET,或NEMA HP3型ET
    - 功率接触推荐线材:M22759/11-18 PTFE (MIL-W-22759/11)

    3. 产品特点和优势


    - 高可靠性:通过严格的温度、湿度、振动和盐雾测试,确保在恶劣环境下的稳定运行。
    - 混合技术:结合了信号和电源接触,可实现多功能集成。
    - 易于安装和维护:锁扣和螺纹固定设计使安装更加便捷,同时提供强大的机械保护。
    - 高精度镀金接触:采用98%纯度的硬酸金镀层,提高长期可靠性和耐腐蚀性。

    4. 应用案例和使用建议


    - 电缆对电路板连接:在医疗设备、工业自动化系统中,Gecko G125连接器能够可靠地连接各种传感器和执行器。
    - 电路板对电路板连接:在通讯基站和计算机服务器中,提供高性能的数据传输接口。
    - 使用建议:在安装前,务必仔细阅读产品手册中的装配指南和视频教程,以确保正确安装和调试。在极端环境中使用时,推荐进行额外的密封处理,如后浇注处理。

    5. 兼容性和支持


    - 兼容性:Gecko-SL和Latch系列与金属背壳兼容,提供额外的机械、射频和EMC保护。
    - 技术支持:Harwin公司提供了详细的工具说明书和视频教程,以便客户更好地了解安装和维护方法。此外,公司还提供了在线技术支持和咨询服务。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的线径?
    - 解答:请根据产品手册中提供的表格选择合适的线径,并确保正确安装工具设置。
    - 问题2:如何解决接触不良的问题?
    - 解答:检查接触点是否有氧化或污染现象,必要时重新清洗和安装接触点。

    7. 总结和推荐


    Gecko G125系列连接器凭借其高可靠性、多功能集成和易于维护的特点,成为各类严苛环境下的理想选择。对于需要长期稳定连接和高效数据传输的应用场合,强烈推荐使用此款产品。其广泛的适用性和出色的电气特性使其在市场上具有较强的竞争力。

G125-MS15005M2P参数

参数
额定电流 2A
外壳材料 Nylon
针脚数 50pin
触头镀层 - 配接
类型 Header,Threaded
颜色 绿色
端接 焊盘
安装方式 贴片安装
零件状态 在售
包装方式 散装

G125-MS15005M2P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MS15005M2P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MS15005M2P G125-MS15005M2P数据手册

G125-MS15005M2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.0105 ¥ 177.5387
10+ $ 16.0812 ¥ 135.8861
100+ $ 12.747 ¥ 107.7122
500+ $ 11.907 ¥ 100.6142
库存: 435
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 177.53
