首页  >  产品百科  >  G125-FS11205F2P

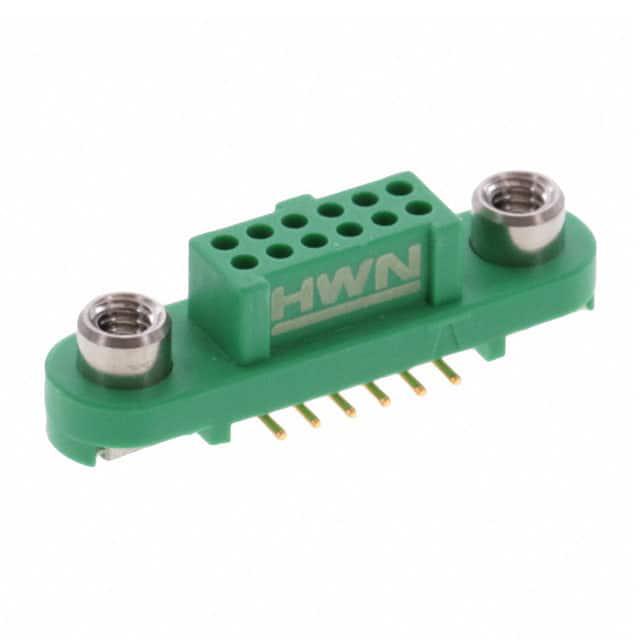

G125-FS11205F2P

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 12pin Female Socket SMD,P=1.25mm 贴片安装
供应商型号: G125-FS11205F2P
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-FS11205F2P

G125-FS11205F2P概述


    产品简介


    Gecko G125系列高可靠性连接器
    Gecko G125系列是1.25毫米间距的高可靠性矩形连接器,具有三个不同的型号:Gecko-SL(螺钉锁定型)、Gecko-MT(混合技术型)和Gecko Latch(原始设计)。这些连接器主要用于电缆到电缆、电缆到板和板到板的应用,广泛应用于航空航天、工业自动化、通信设备等多个领域。每个型号均具备独特的特点和适用场景,满足不同领域的应用需求。

    技术参数


    电气特性
    - 信号接触电流
    - 每个接触器负载一个信号接触,25°C时最大值为2.8A。
    - 所有信号接触通过时,25°C时最大值为2.0A。
    - 柔性电路信号接触,25°C时最大值为0.4A。

    - 电源接触电流
    - 每个接触器负载一个电源接触,25°C时最大值为10.0A。
    工作电压
    - 海平面气压下:450V DC或AC峰值。
    - 高海拔低气压下:250V DC或AC峰值。
    绝缘电阻
    - 初始:≥10GΩ(500V DC)。
    - 条件后(盐雾除外):≥1GΩ(500V DC)。
    环境特性
    - 湿度:96小时,93%相对湿度。
    - 温度范围:-65°C至+150°C,连续5个循环,每次30分钟。
    - 盐雾:48小时连续暴露。
    机械特性
    - 接触耐用性:1,000次操作。
    - 插拔力:信号接触最大2.8N,电源接触最大7.0N。
    - 螺丝锁定扭矩:16至18cmN。

    产品特点和优势


    Gecko G125系列连接器在高可靠性方面表现出色,尤其适合在恶劣环境中使用。它们具有多种接触配置,包括信号和电源接触,能够满足多样化的应用需求。此外,这些连接器具有出色的抗振动和抗冲击能力,确保了长期稳定运行。与同类产品相比,Gecko G125系列在设计和制造上采用了更先进的材料和技术,从而提高了使用寿命和可靠性。

    应用案例和使用建议


    应用案例
    - 航空航天:用于卫星、飞机和导弹上的传感器和控制系统。
    - 工业自动化:适用于机器人和生产线中的信号传输。
    - 通信设备:用于基站和路由器的内部连接。
    使用建议
    - 在高振动和冲击环境中使用时,建议进行额外的背灌胶处理以提高可靠性。
    - 选择合适的工具进行接触器的安装和拆卸,确保操作规范。
    - 对于特殊环境,如高盐雾区域,需定期检查绝缘性能并进行维护。

    兼容性和支持


    - 兼容性:Gecko G125系列连接器与其他制造商的标准产品兼容,便于集成到现有系统中。
    - 支持:厂商提供详细的工具使用指南和视频教程,用户可以通过官网获取支持文档和技术服务。

    常见问题与解决方案


    1. 插拔困难
    - 解决方案:使用正确的工具进行操作,确保接触器位置正确且无损坏。
    2. 接触电阻过高
    - 解决方案:检查接触面是否有氧化物或其他污染物,必要时重新清洁和安装。
    3. 振动导致松动
    - 解决方案:在关键部位增加背灌胶处理,提高连接器的机械稳定性。

    总结和推荐


    Gecko G125系列连接器凭借其卓越的性能和可靠性,在多种苛刻环境下表现优异,特别适用于需要高度可靠性的应用场合。考虑到其广泛的应用领域和丰富的技术支持资源,强烈推荐这一系列连接器给需要高可靠性解决方案的用户。

G125-FS11205F2P参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 12pin
类型 Receptacle,Screw Lock
颜色 -
触头类型 Female Socket
通用封装 SMD,P=1.25mm
安装方式 贴片安装
零件状态 在售

G125-FS11205F2P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FS11205F2P数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-FS11205F2P G125-FS11205F2P数据手册

G125-FS11205F2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 23.6011 ¥ 197.7768
25+ $ 22.3253 ¥ 187.0862
50+ $ 21.1407 ¥ 177.1592
库存: 17
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1977.76
