G125-3040696L4

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Header,Latch Lock 2 6pin Male Pin 压接 导线安装,自由悬挂,通孔安装
供应商型号: 2853650
供应商: 海外现货
标准整包数: 1

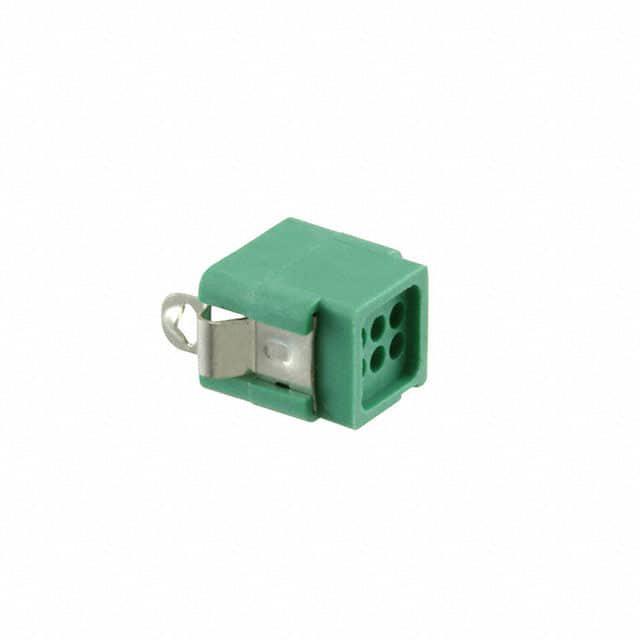

HARWIN 矩形连接器 - 外壳 G125-3040696L4

G125-3040696L4概述

    文章:Gecko G125系列1.25毫米间距高可靠性连接器的技术概述

    产品简介


    Gecko G125系列是一款专为高可靠性应用设计的矩形连接器,提供三种不同型号:Gecko-SL(螺钉锁)、Gecko-MT(混合技术)和Gecko Latch(原设计)。这些连接器具有1.25毫米的接触间距,可以应用于各种场合,包括电缆对电缆、电缆对板和板对板连接。根据具体型号的不同,这些连接器可以具有不同的功能,如浮动螺丝、固定螺丝、混合信号和电源接口等。这些连接器广泛应用于汽车、工业自动化、电信及消费电子等领域。

    技术参数


    - 材料
    - 功率触点:铍铜,镍镀金
    - 女信号触点:铍铜,镍镀金
    - 男PCB信号触点:磷青铜,镍镀金
    - 男电缆信号触点:黄铜,镍镀金
    - 外壳:30%玻璃填充热塑性塑料,UL94 V-0等级
    - 卡扣:铜镍锡合金,镍镀层
    - 螺钉锁定装置:不锈钢
    - 金属后壳:铝6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM,催化剂9
    - 电气特性
    - 信号触点电流额定值:2.8A(单个触点),2.0A(所有触点)
    - 信号触点(柔性电路)电流额定值:0.4A(单个触点)
    - 功率触点电流额定值:10.0A(所有触点)
    - 工作电压
    - 在海平面条件下(1,006毫巴):450V直流或交流峰值电压
    - 在21,336米高度(44毫巴):250V直流或交流峰值电压
    - 电气性能
    - 接触电阻:初始值≤20mΩ,经测试后≤25mΩ
    - 绝缘电阻:初始值≥10GΩ(500V直流),测试后≥1GΩ(500V直流)
    - 环境特性
    - 湿度:96小时,93%RH
    - 温度范围:-65°C至+150°C
    - 盐雾:48小时连续暴露
    - 振动:10Hz到2,000Hz,1.5mm位移,198m/s²加速度
    - 冲击:Z轴981m/s²,X&Y轴490m/s²
    - 撞击:40G,4,000次撞击
    - 加速度:50G

    产品特点和优势


    - 高可靠性:通过严格的环境和电气测试,确保长时间运行下的稳定性和耐用性。
    - 多种配置选项:可选螺钉锁、卡扣式和柔性锁紧方式,适应不同安装需求。
    - 可靠的触点设计:所有触点均采用镀金处理,提高导电性和使用寿命。
    - 低插拔力:减少装配时间,提高生产效率。
    - 兼容性强:适用于多种电缆和电路板,满足不同应用需求。

    应用案例和使用建议


    Gecko G125系列连接器广泛应用于汽车、工业自动化和电信等领域。例如,在汽车行业中,它们用于连接车载传感器和控制系统;在工业自动化中,它们用于连接机器人控制器和执行器。建议在组装前仔细阅读工具使用说明,并按照规范进行操作以确保最佳效果。

    兼容性和支持


    Gecko-SL和Latch系列兼容两种金属后壳设计,可用于提供机械、RF和EMC保护。此外,Harwin公司提供一系列工具和视频教程,帮助用户正确地进行接触点的压接和插入操作。这些资源对于确保连接器的可靠性和延长使用寿命至关重要。

    常见问题与解决方案


    - Q: 如何确保正确插入和拆除信号触点?
    - A: 使用指定的手动工具和位置器,按照Harwin公司的工具使用说明书进行操作。

    - Q: 什么是正确的灌封化合物?
    - A: 推荐使用Stycast 2651MM与催化剂9的组合。确保在振动较大的环境中进行适当的后灌封处理。
    - Q: 如何避免接触电阻过高?
    - A: 定期检查并清洁触点,确保它们处于良好的接触状态。如果发现问题,重新进行压接操作。

    总结和推荐


    Gecko G125系列1.25毫米间距高可靠性连接器凭借其高可靠性、广泛的配置选项和多样化的应用案例,非常适合在恶劣环境下工作的应用场合。无论是汽车行业还是工业自动化领域,这些连接器都能提供卓越的性能。强烈推荐在需要高性能连接器的应用中考虑使用Gecko G125系列。

G125-3040696L4参数

参数
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 6pin
类型 Header,Latch Lock
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

G125-3040696L4厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-3040696L4数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-3040696L4 G125-3040696L4数据手册

G125-3040696L4封装设计

查看详情并下载
Symbol
Footprint
3D Model
