首页  >  产品百科  >  G125-FV12605F1P

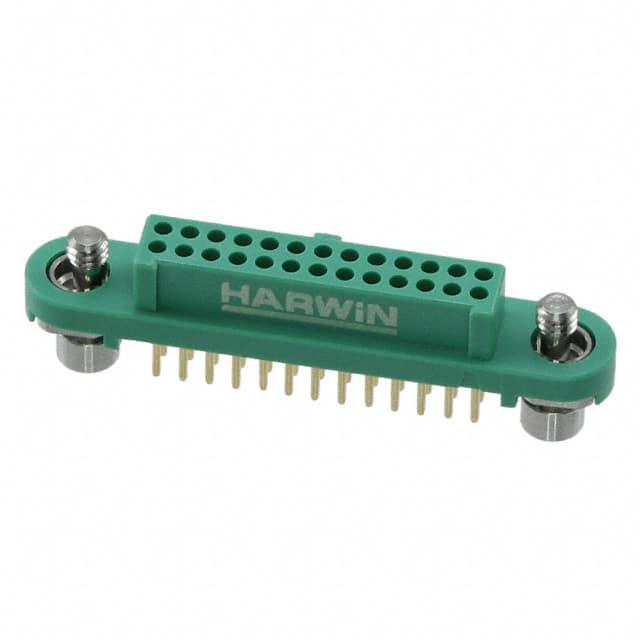

G125-FV12605F1P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 焊盘 26pin Nylon 2A 金 绿色 通孔安装
供应商型号: AV-A-HRWG125FV12605F1P
供应商: Avnet
标准整包数: 10
HARWIN 圆形连接器 G125-FV12605F1P

G125-FV12605F1P概述

    # 哈威克(Harwin)Gecko G125系列高可靠性1.25mm间距连接器技术手册解析

    1. 产品简介


    Gecko G125系列是哈威克推出的一款高性能、高可靠性的矩形连接器,具有1.25mm的标准间距设计。这一系列产品通过严谨的工程设计满足了现代电子设备对稳定性和耐用性的需求。根据功能与安装方式的不同,该系列分为三个子系列:Gecko-SL(螺钉锁定型)、Gecko-MT(混合技术型)以及Gecko Latch(原设计锁定型)。这些连接器广泛应用于电缆到电缆、电缆到板、以及板到板之间的连接场景,特别适合于工业控制、航空航天、医疗设备及军事领域。

    2. 技术参数


    2.1 材料
    - 功率接触点:铍铜,镍镀金后覆金处理
    - 信号接触点(母端):铍铜,镍镀金后覆金处理
    - 信号接触点(公端PCB):磷青铜,镍镀金后覆金处理
    - 信号接触点(公端电缆):黄铜,镍镀金后覆金处理
    - 外壳:30%玻璃填充热塑塑料,UL94 V-0等级阻燃材料
    - 锁扣:铜镍锡合金,镍镀金后覆锡处理
    - 螺钉锁定部件:不锈钢材质
    - 金属背壳:铝合金6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM配催化剂9
    2.2 电气特性
    - 额定电流:
    - 每个接点单独加载时:2.8A最大值
    - 所有接点同时加载时:2A最大值
    - 柔性电路的信号接点:0.4A最大值
    - 功率接点:10A最大值
    - 工作电压:
    - 海拔高度0米:450V直流或交流峰值电压
    - 海拔高度21336米(70,000英尺):250V直流或交流峰值电压
    - 绝缘耐压测试:
    - 海拔高度0米:600V直流或交流峰值电压
    - 海拔高度21336米(70,000英尺):350V直流或交流峰值电压
    - 接触电阻:初始值不大于20mΩ,老化后不大于25mΩ
    - 绝缘电阻:初始值不低于10GΩ@500VDC,老化后不低于1GΩ@500VDC
    - 爬电距离和间隙距离:接触点间最小0.15mm
    2.3 环境适应性
    - 湿度测试:93%相对湿度下持续96小时
    - 温度循环:在-65°C至+150°C范围内进行30分钟驻留时间,共五个循环
    - 温度寿命测试:+150°C ±5°C无负载条件下长时间运行
    - 盐雾测试:连续48小时暴露
    - 振动强度:频率范围10Hz至2000Hz,加速度198m/s²(20G),持续2小时
    - 冲击强度:Z轴方向承受981m/s²(100G)冲击;X/Y轴方向分别承受490m/s²(50G)冲击
    - 碰撞强度:承受390m/s²(40G)碰撞,总计4000次±10次
    - 加速度:50G
    2.4 机械特性
    - 触点耐用性:1000次操作循环
    - 锁扣耐用性:100次操作循环
    - 插入力:
    - 信号接点:≤2.8N
    - 功率接点:≤7.0N
    - 拔出力:≥0.2N
    - 接触点保持力:≥6.0N
    - 螺钉锁定保持力:≥20.0N
    - 锁扣保持力:≥4.0N
    - 螺钉扭矩:16至18cmN
    - 接触滑动量:
    - 信号接点:≥0.1mm
    - 功率接点:≥0.63mm
    2.5 线缆端接信息
    信号接点
    - 推荐线缆类型:BS 3G 210型A、MIL-W-16878/6型ET或NEMA HP3型ET
    - 最大绝缘直径:Φ0.84mm
    - 绝缘剥离长度:1.50-1.75mm
    - 推荐工具:手动压接工具Z125-900、定位器Z125-901、插入/移除工具Z125-902
    - 推荐灌封化合物:Stycast 2651MM配催化剂9
    | AWG | 导线尺寸 (mm²) | 导体直径 (mm) | 接触面积 (mm²) | 圆形 MIL 面积 (CMA) | 压接工具设置 (mm) | 最小拉脱力 (N) |
    ||
    | 26 | 0.128 | 0.533 | 0.128 | 253 | 0.95-1.10 | 18 |
    | 28 | 0.072 | 0.381 | 0.072 | 159 | 0.95-1.10 | 13 |
    | 30 | 0.057 | 0.305 | 0.057 | 100 | 0.95-1.10 | 12 |
    | 32 | 0.035 | 0.203 | 0.035 | 62 | 0.95-1.10 | 6 |
    功率接点
    - 推荐线缆类型:M22759/11-18 PTFE (MIL-W-22759/11)
    - 最大绝缘直径:Φ1.35mm
    - 绝缘剥离长度:1.90-2.30mm
    - 推荐工具:手动压接工具Z125-903、定位器Z125-904、插入/移除工具Z125-905
    - 推荐灌封化合物:Stycast 2651MM配催化剂9
    | AWG | 导线尺寸 (mm²) | 导体直径 (mm) | 接触面积 (mm²) | 圆形 MIL 面积 (CMA) | 压接工具设置 (mm) | 最小拉脱力 (N) |
    ||
    | 18 | 0.930 | 1.250 | 0.930 | 1624 | 8 | 85 |

    3. 产品特点和优势


    Gecko G125系列连接器以其紧凑的设计、高可靠性和多功能性在市场上脱颖而出。以下是其主要特点:
    - 高密度布局:支持从6到50个接触点的双排配置。
    - 多种锁定机制:提供螺钉锁定、混合技术和传统锁定等多种选择。
    - 全密封设计:所有连接器均为完全屏蔽且未密封的设计,适用于恶劣环境下的应用。
    - 优异的电气性能:具备出色的接触电阻和绝缘电阻,确保长期稳定的电力传输。
    - 广泛的温度范围:能够在极端温度条件下正常工作,满足严苛环境的需求。
    - 卓越的机械稳定性:经过严格的振动和冲击测试,确保长期使用中的牢固性。
    - 易于维护:通过简单的工具即可实现快速拆装和维修。

    4. 应用案例和使用建议


    Gecko G125系列连接器适用于多种复杂的电子系统,如航空电子设备、军事通信设备、医疗器械等。对于需要频繁插拔的应用场景,建议使用带有螺钉锁定或锁扣功能的产品以增强连接的稳固性。此外,在高振动环境中使用时,可以考虑采用后填充技术来提高抗震性能。
    示例应用
    - 航空电子设备:用于飞机内部的各种传感器和执行机构之间的连接。
    - 工业自动化:在机器人手臂或其他移动部件之间建立可靠的电源和信号连接。
    - 医疗仪器:用于生命支持系统的高精度监测设备。
    使用建议
    - 在进行压接作业前,请务必确认所选工具符合说明书要求。
    - 对于需要更高防护等级的情况,可以添加额外的防水防尘措施。
    - 定期检查连接器的状态,及时更换损坏部件,以保证系统的持续可靠运行。

    5. 兼容性和支持


    Gecko G125系列连接器与其他标准的电气元件具有良好的兼容性,能够无缝集成到现有的系统架构中。哈威克公司提供了详尽的技术文档和支持服务,包括在线视频教程、工具使用指南以及客户服务中心的支持热线,帮助用户解决实际应用中的各类问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入困难 | 确认压接是否正确,调整压接工具设置 |
    | 接触不良 | 检查表面是否有氧化现象,必要时清洁或重新压接 |
    | 连接松动 | 调整锁扣或螺钉拧紧程度直至达到规定标准 |
    | 无法锁定 | 检查锁扣或螺钉是否存在物理损伤 |

    7. 总结和推荐


    综上所述,Ge

G125-FV12605F1P参数

参数
针脚数 26pin
触头镀层 - 配接
类型 Receptacle,Screw Lock
颜色 绿色
端接 焊盘
额定电流 2A
外壳材料 Nylon
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装

G125-FV12605F1P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FV12605F1P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-FV12605F1P G125-FV12605F1P数据手册
