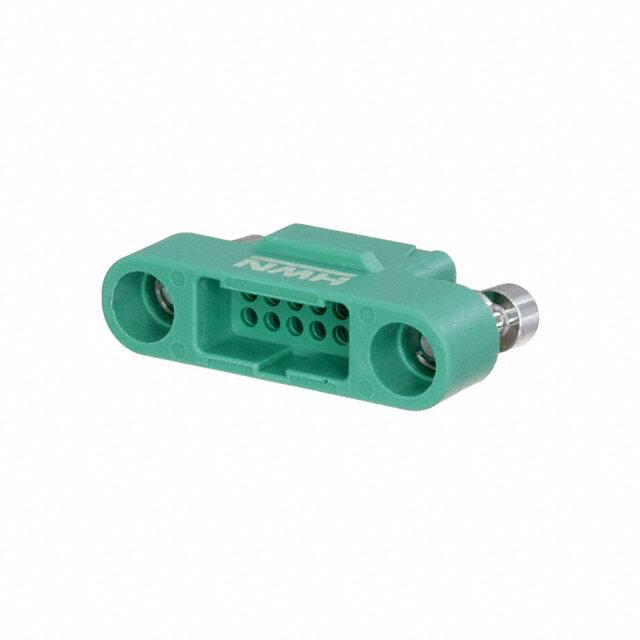

G125-3241296M3

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Plug,Screw Lock 2 12pin 螺钉 Male Pin 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: 2965879
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-3241296M3

G125-3241296M3概述


    产品简介


    Gecko G125系列连接器是Harwin公司生产的一种1.25mm间距的高可靠性矩形连接器,具有信号和电源接触组合的特点。该系列分为三种型号:Gecko-SL(带螺丝锁)、Gecko-MT(混合技术)和Gecko Latch(原始设计)。这些连接器主要用于电缆对电缆、电缆对板和板对板的应用场景。它们广泛应用于需要高可靠性的航空航天、工业自动化、通信设备和医疗仪器等领域。

    技术参数


    电气特性
    - 电流额定值
    - 信号接触:单个接触点负载为2.8A,所有接触点负载为2.0A
    - 灵活电路信号接触:单个接触点负载为0.4A
    - 功率接触:单个接触点负载为10.0A
    - 工作电压
    - 海平面气压下:450V DC或AC峰值
    - 高海拔气压下:250V DC或AC峰值
    - 绝缘电阻
    - 初始:10GΩ(500V DC)
    - 经条件处理后:>1GΩ(500V DC)
    环境特性
    - 湿度:在93%相对湿度下暴露96小时
    - 温度范围:在-65°C至+150°C之间进行30分钟的驻留,重复5次
    - 盐雾:连续暴露48小时
    - 振动:10Hz到2000Hz范围内,1.5mm位移,198m/s²加速度(20G),持续2小时
    - 冲击:Z轴方向981m/s²(100G),6ms;X、Y轴方向490m/s²(50G),11ms
    - 振动严重程度:40G加速度,4000±10次冲击
    机械特性
    - 接触寿命:信号接触1000次,锁紧件100次
    - 插入力:信号接触最大2.8N,功率接触最大7.0N
    - 拔出力:信号接触最小0.2N,功率接触最小0.2N
    - 接触保持力:信号和功率接触最小6.0N,锁紧件最小20.0N,锁扣最小4.0N

    产品特点和优势


    Gecko G125系列连接器具有以下几个显著特点和优势:
    - 可靠性高:多种环境适应性测试确保在恶劣条件下依然保持高性能。
    - 灵活配置:多种型号(Gecko-SL、Gecko-MT、Gecko Latch)满足不同应用场景的需求。
    - 信号和电源共存:混合技术的信号和电源接触设计,提供更全面的连接解决方案。
    - 金镀层材料:采用高纯度酸金镀层,确保长期使用寿命和高效性能。
    - 耐高温和耐腐蚀:能够承受-65°C至+150°C的温度范围和盐雾环境,适合各种严苛的应用环境。

    应用案例和使用建议


    Gecko G125系列连接器广泛应用于航空航天、工业自动化、通信设备和医疗仪器等领域。例如,在工业自动化中,它可用于机器人的电缆接口,确保稳定的数据传输和电力供应。在航空航天领域,它适用于卫星通信系统,能够在极端环境中保持良好的连接性能。
    使用建议:
    - 在安装时注意连接器的正确方向和位置,以避免误插。
    - 定期检查连接器的状态,特别是锁紧件和接触点,确保没有损坏或松动。
    - 使用推荐的手动工具进行电线端接,确保正确的插入力和拔出力。

    兼容性和支持


    Gecko G125系列连接器具有良好的兼容性,可以与其他标准连接器兼容。厂商提供了详细的工具使用说明和视频教程,方便用户进行安装和维护。此外,Harwin公司还提供了技术支持和售后服务,确保用户在使用过程中获得帮助和支持。

    常见问题与解决方案


    问题1:连接器在振动环境下出现接触不良。
    解决方案:建议对连接器进行背填充处理,以提高连接器的抗震性能。参考手册中的相关章节,了解背填充的具体操作方法。
    问题2:如何正确选择合适的工具进行电线端接?
    解决方案:详细参阅手册中的工具使用说明部分,或访问Harwin官方网站上的视频教程。对于信号接触和电源接触,手册中提供了相应的工具设置参数,以确保正确的端接效果。

    总结和推荐


    总体而言,Gecko G125系列连接器以其高可靠性、灵活配置和广泛的适用性,在多个行业中表现出色。尤其是在要求严格的航空航天和工业自动化领域,其性能表现尤为突出。因此,推荐给需要高性能连接器解决方案的用户和工程师。通过选择适当的型号和遵循正确的安装指南,可以充分发挥其优势并确保长期稳定的运行。

G125-3241296M3参数

参数
颜色 绿色
触头类型 Male Pin
紧固类型 螺钉
排数 2
触头端接 压接
针脚数 12pin
类型 Plug,Screw Lock
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
