M50-3630642R

厂牌: HARWIN
产品描述: Header,Push-Pull 1.27mm 1 6pin 1A 金 黑色 贴片安装
供应商型号: 952-3937-2-ND
供应商: Digi-Key
标准整包数: 800

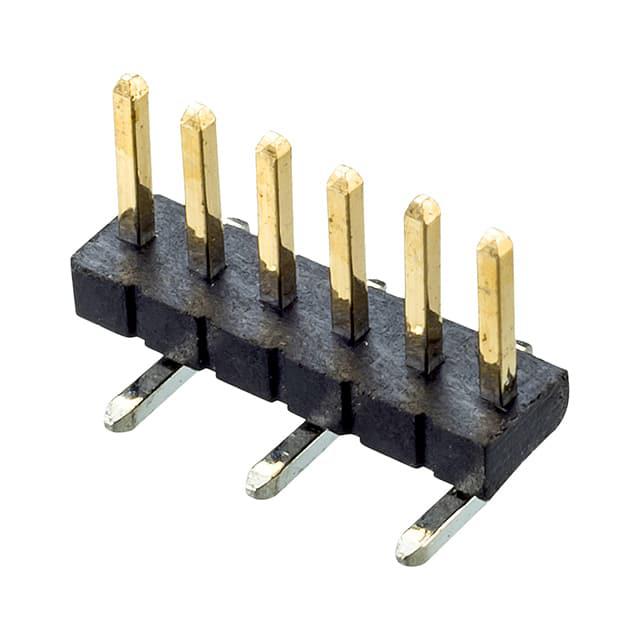

HARWIN 矩形连接器 - 针座 - 公插针 M50-3630642R

M50-3630642R概述

    M50 和 M52 系列连接器技术手册

    1. 产品简介


    M50 和 M52 系列连接器是一系列 1.27 毫米间距的连接器,适用于板对板连接和电缆连接。这些连接器包括垂直表面安装、垂直焊脚、水平焊脚插头和插座,可以根据需要选择不同高度的插头和插座来获得所需的板间距离。M50 连接器间隔为 1.27 毫米,基于 0.40 毫米方形或圆形引脚;而 M52 连接器间隔为 2.54 毫米,基于 0.46 毫米方形引脚。它们广泛应用于消费电子、工业自动化、通信设备和汽车电子等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 电流容量(每接触点) | M50-315:1.5A 最大;M50-355, M50-365:1.75A 最大;M50-380, M50-90X:0.5A 最大;其余:1A 最大 |
    | 接触电阻(初始) | 最大 20mΩ |
    | 接触电阻(条件后) | 最大 30mΩ |
    | 介电耐压 | 多种型号分别为 1,000V ACrms/300V AC/250V AC/500V AC/800V ACrms/300V DC/500V AC/1,000V DC |
    | 绝缘电阻 | 多种型号分别为 5,000MΩ 最小/500MΩ 最小/5MΩ 最小/1,000MΩ 最小 |
    | 工作温度范围 | M50-355/365:-55°C 至 +125°C;M50-90X/91X:-20°C 至 +105°C;其余:-40°C 至 +105°C |
    | 振动测试 | 多种型号通过 50-2000Hz/3.13Grms/45 分钟测试;部分型号通过 10-55Hz/10G/2 小时测试 |
    | 冲击测试 | 多种型号通过 30G/11ms 测试;部分型号未测试 |

    3. 产品特点和优势


    - 多样化配置:提供多种高度和间距的选择,适应不同应用需求。
    - 高可靠性:具备良好的接触电阻、介电耐压和绝缘电阻性能。
    - 宽工作温度范围:能够在极端温度环境下保持稳定性能。
    - 高机械强度:通过振动和冲击测试,确保在恶劣环境下仍能正常工作。

    4. 应用案例和使用建议


    M50 和 M52 系列连接器广泛应用于工业自动化控制系统、消费电子设备、通信基站和汽车电子系统中。例如,在自动化设备中用于传感器信号传输,在消费电子产品中用于充电接口和数据传输。建议在设计电路板时考虑连接器的工作环境和空间限制,确保安装稳固,避免因过度震动或冲击导致连接松动。

    5. 兼容性和支持


    M50 和 M52 系列连接器支持广泛的引脚配置和材料选项,能够与其他标准电子元件兼容。制造商提供详尽的技术支持和售后维护服务,确保用户能够顺利使用和维护这些连接器。

    6. 常见问题与解决方案


    - 问题:连接器接触不良
    - 解决办法:检查接触点是否有氧化物或污染物,清洁接触面。
    - 问题:连接器损坏
    - 解决办法:更换损坏的连接器,检查安装过程中是否存在过大的力导致损坏。
    - 问题:焊接不良
    - 解决办法:确保按照推荐的焊接温度和时间进行操作,使用合适的助焊剂。

    7. 总结和推荐


    M50 和 M52 系列连接器以其多样化的配置、高可靠性、宽工作温度范围和高机械强度脱颖而出。这些特性使得它们在多种工业和消费电子应用中具有显著的竞争优势。强烈推荐使用这些连接器,特别是在需要高性能和高可靠性的应用场合。

M50-3630642R参数

参数
额定电流 1A
针脚数 6pin
类型 Header,Push-Pull
间距-配接 1.27mm
触头镀层厚度 - 配接 -
防护等级 -
排数 1
触头镀层 - 配接
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

M50-3630642R厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M50-3630642R数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 针座 - 公插针 HARWIN M50-3630642R M50-3630642R数据手册

M50-3630642R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.4806 ¥ 3.9828
1600+ $ 0.452 ¥ 3.7456
2400+ $ 0.436 ¥ 3.6133
4000+ $ 0.4167 ¥ 3.4535
5600+ $ 0.4045 ¥ 3.3521
8000+ $ 0.4043 ¥ 3.3506
库存: 1600
起订量: 800 增量: 0
交货地:
最小起订量为:800
合计: ¥ 3186.24
