G125-MW20150L94

产品分类: 扁平带状线缆
厂牌: HARWIN
产品描述:
供应商型号: G125-MW20150L94
供应商: 海外现货
标准整包数: 1

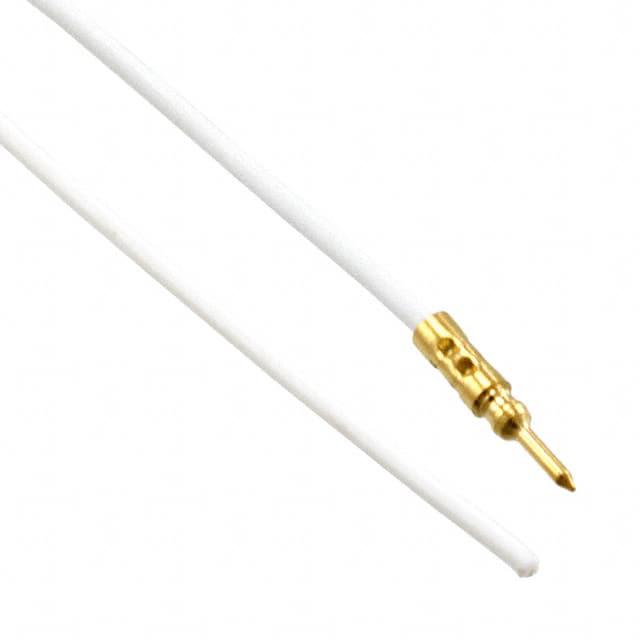

HARWIN 扁平带状线缆 G125-MW20150L94

G125-MW20150L94概述

    电子元器件产品技术手册:Gecko G125 系列 1.25mm 轨道高可靠性连接器

    1. 产品简介


    Gecko G125系列连接器是1.25mm间距的高可靠性矩形连接器,型号以G125开头。该系列包括三个互不兼容的变体:Gecko-SL、Gecko-MT 和原始设计的Gecko Latch。这些连接器适用于电缆对电缆、电缆对板、板对板等多种连接需求。
    - Gecko-SL:配备浮动螺丝,实现安全可靠的对接。可根据需要选择板载或面板安装。
    - Gecko-MT:混合技术连接器,支持信号和电源接触点,可选电缆或通孔配置。带有与Gecko-SL相同的螺丝固定选项。
    - Gecko Latch:公头连接器可通过易释放锁扣实现与母头的可靠连接,提供通孔锁定或表面贴装的额外安全性。
    该系列包含两种类型的接触件(公头和母头)和不同的安装方式(垂直和水平)。所有接触件均采用98%纯度的硬酸金镀层,确保高性能和长久的使用寿命。此外,Gecko-SL和Latch系列涵盖从6到50个触点的不同尺寸,并通过外壳上的编号来防止错误配对。

    2. 技术参数


    2.1 材料
    - 电源接触件:铍铜,镍镀金
    - 信号接触件(母头):铍铜,镍镀金
    - 信号接触件(公头,PCB):磷青铜,镍镀金
    - 信号接触件(公头,电缆):黄铜,镍镀金
    - 外壳:含有30%玻璃填充的热塑性材料,UL94 V-0等级
    - 卡扣:铜镍锡合金,镍镀层
    - 螺丝固定件:不锈钢
    - 金属背壳:铝6061-T6,镍磷镀层
    - 密封化合物:Stycast 2651MM 和催化剂9
    2.2 电气特性
    - 电流额定值(EIA-364-70A: 1998)
    - 信号接触:每连接器一个加载,25°C环境温度下,最大2.8A;每个接触点上,25°C环境温度下,最大2.0A
    - 柔性电路的信号接触:每连接器一个加载,25°C环境温度下,最大0.4A
    - 电源接触:每个接触点上,25°C环境温度下,最大10.0A
    - 工作电压
    - 海平面1,006mbar下:450V DC或峰值AC
    - 21,336米(70,000英尺)高度44mbar下:250V DC或峰值AC
    - 电压耐受性
    - 海平面1,013mbar下:600V DC或峰值AC
    - 21,336米(70,000英尺)高度44mbar下:350V DC或峰值AC
    - 接触电阻
    - 初始:最大20mΩ;调节后:最大25mΩ
    - 绝缘电阻
    - 初始:最小10GΩ(500V DC下)
    - 调整后(不含盐雾调整):最小1GΩ(500V DC下)
    - 爬电距离(接触间):最小0.15mm
    - 间隙距离(接触间):最小0.15mm
    2.3 环境特性
    - 湿度:93%相对湿度下96小时
    - 温度范围:-65°C至+150°C环境下,连续5个循环的30分钟停留测试
    - 温度寿命:+150°C±5°C无负载条件下测试
    - 盐雾:连续48小时暴露
    - 振动严重程度:10Hz至2,000Hz频率范围,1.5mm振幅,198m/s²(20G)持续2小时
    - 冲击严重程度:Z轴方向981m/s²(100G)持续6ms,X和Y轴方向490m/s²(50G)持续11ms
    - 撞击严重程度:40G加速度下,4,000±10次冲击
    - 加速度严重程度:50G加速度
    2.4 机械特性
    - 耐用性(接触件):1,000次操作
    - 耐用性(卡扣):100次操作
    - 插入力(每接触件,使用匹配接触件)
    - 信号:最大2.8N
    - 电源:最大7.0N
    - 拔出力(每接触件,使用匹配接触件):最小0.2N
    - 接触件保持力(所有类型):最小6.0N
    - 螺丝固定件保持力:最小20.0N
    - 卡扣保持力:最小4.0N
    - 螺丝固定件扭矩:16至18cmN
    - 接触件擦拭
    - 信号:最小0.1mm
    - 电源:最小0.63mm
    2.5 线缆终端信息
    - 信号接触件
    - 导线类型(推荐):BS 3G 210型A、MIL-W-16878/6型ET 或 NEMA HP3型ET
    - 绝缘直径最大:0.84mm
    - 绝缘剥除长度:1.50-1.75mm
    - 推荐工具:手压工具Z125-900,定位器Z125-901,插入/移除工具Z125-902
    - 推荐密封化合物:Stycast 2651MM 和催化剂9

    3. 产品特点和优势


    - 高可靠性:采用高品质材料和镀金工艺,确保长期稳定的电气性能。
    - 多样化接口:不同型号满足不同应用场景需求,涵盖从信号到电源接触的各种要求。
    - 坚固耐用:抗震动、冲击及盐雾腐蚀,适合恶劣工业环境。
    - 易于安装:可选螺丝固定和卡扣设计,便于装配和拆卸。
    - 广泛适用性:可用于各种设备的连接需求,包括自动化、航空航天、医疗等领域。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化:连接传感器和控制器,确保数据传输稳定可靠。
    - 航空航天:适用于飞行器内部的复杂布线系统,抵抗严苛的环境条件。
    - 医疗设备:确保设备间的紧密连接,提升设备的整体性能。
    使用建议
    - 在选择连接器时,根据具体应用需求(如电流和电压要求)选择合适的型号。
    - 使用推荐的导线类型和工具进行压接,以确保最佳的接触质量。
    - 对于高振动环境,建议进行后浇注处理以增强密封性和抗振动能力。

    5. 兼容性和支持


    Gecko G125系列连接器与Harwin官网上的其他工具和视频教程兼容,提供了丰富的技术支持和使用指导。厂家还提供金属背壳,与Gecko-SL和Gecko-MT系列兼容,进一步增强机械、射频和电磁兼容性保护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保使用推荐的工具进行压接,并检查接触件是否正确安装。 |
    | 拔出力不足 | 检查接触件是否清洁,并确保没有灰尘或其他杂质。 |
    | 信号传输不稳定 | 确认连接器接触良好,重新检查连接是否正确且牢固。 |

    7. 总结和推荐


    总结:
    Gecko G125系列连接器以其出色的可靠性、多样化的应用场景以及广泛的兼容性在市场上脱颖而出。通过精心设计的材料选择和严格的质量控制流程,保证了产品的高性能和长寿命。
    推荐:
    综上所述,对于需要高可靠性和稳定性连接的应用场景,Gecko G125系列连接器是一个极佳的选择。其优秀的电气性能、耐用性和兼容性使其在多个行业具有显著的市场竞争力。强烈推荐用于工业自动化、航空航天和医疗设备等领域。

G125-MW20150L94参数

参数
长*宽*高 149.86mm(长度)
零件状态 在售
包装方式 散装

G125-MW20150L94厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MW20150L94数据手册

厂牌 PDF简要描述 下载
HARWIN 扁平带状线缆 HARWIN G125-MW20150L94 G125-MW20150L94数据手册

G125-MW20150L94封装设计

查看详情并下载
Symbol
Footprint
3D Model
