Z125-9262000

产品分类: 其他工具
厂牌: HARWIN

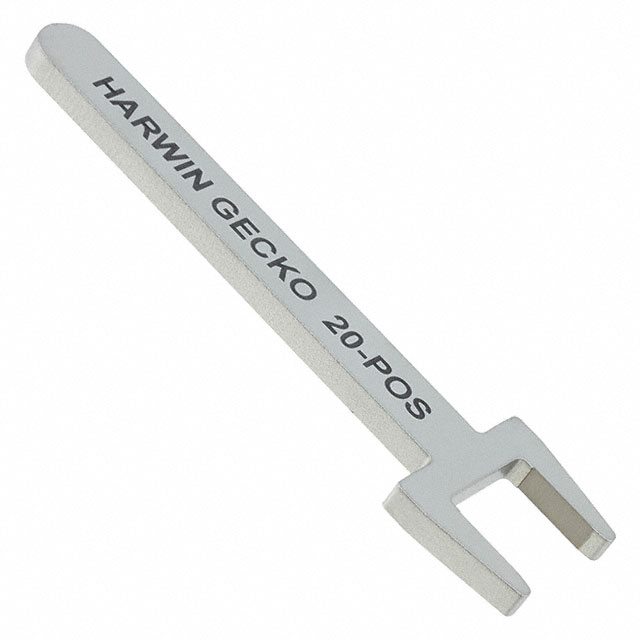

产品描述: Separator Tool for mated Gecko connectors
供应商型号: 855-Z125-9262000
供应商: Mouser
标准整包数: 1
HARWIN 其他工具 Z125-9262000

Z125-9262000概述

    Gecko G125系列1.25mm间距高可靠性连接器技术手册

    1. 产品简介


    Gecko G125系列是1.25mm间距的高可靠性矩形连接器,适用于多种应用需求。该系列产品分为三个版本:Gecko-SL、Gecko-MT和Gecko Latch。每个版本都有不同的设计特点,以满足不同的应用需求。
    - Gecko-SL: 具有浮动螺丝,适用于电缆与板子之间的稳定连接。此外,它们也可以通过安装支座进行面板或PCB固定。
    - Gecko-MT: 混合技术连接器,集成了信号和电源触点。这些连接器可以采用电缆或通孔配置,并且提供与Gecko-SL相同的螺丝锁定固定选项。
    - Gecko Latch: 配备易于释放的锁扣,以确保插头与插座之间稳定的连接。锁扣可以配备通孔锁定功能或表面贴装垫片以提高安全性。
    这些连接器被设计用于电缆对电缆、电缆对板和板对板的应用场景。外壳采用低轮廓封装墙,便于背部填充以增加应力缓解和改善密封性。

    2. 技术参数


    - 材料
    - 电源触点:铍铜,镍镀金
    - 女性信号触点:铍铜,镍镀金
    - 男性PCB信号触点:磷青铜,镍镀金
    - 男性电缆信号触点:黄铜,镍镀金
    - 外壳:30%玻璃填充热塑塑料,UL94 V-0
    - 锁扣:铜镍锡合金,镍镀层
    - 螺丝锁紧:不锈钢
    - 金属外壳:铝6061-T6,高磷镍镀层
    - 填充化合物:Stycast 2651MM,催化剂9
    - 电气特性
    - 电流额定值
    - 信号触点:每对接口25°C下最大电流2.8A;所有接口25°C下最大电流2.0A
    - 灵活电路信号触点:25°C下最大电流0.4A
    - 电源触点:25°C下最大电流10.0A
    - 其他电气特性
    - 工作电压:海拔1,006mbar时450V DC或AC峰值;海拔21,336m时250V DC或AC峰值
    - 电压耐受度:1,013mbar时600V DC或AC峰值;海拔21,336m时350V DC或AC峰值
    - 接触电阻:初始20mΩ,条件后25mΩ
    - 绝缘电阻:初始10GΩ(500V DC),条件后>1GΩ(500V DC)
    - 爬电距离:0.15mm
    - 清晰距离:0.15mm
    - 环境特性
    - 湿度:93% RH下96小时
    - 温度范围:30分钟循环,-65°C到+150°C下5个周期
    - 温度寿命:150°C±5°C无负载
    - 盐雾:连续48小时
    - 振动严重程度:10Hz至2,000Hz,1.5mm,198m/s² (20G),持续2小时
    - 冲击严重程度:Z轴981m/s²(100G)6ms,XY轴490m/s²(50G)11ms
    - 加速度严重程度:490m/s²(50G)
    - 机械特性
    - 触点耐用性:1,000次操作
    - 锁扣耐用性:100次操作
    - 插入力:信号触点2.8N最大,电源触点7.0N最大
    - 拔出力:0.2N最小
    - 接触保持力:6.0N最小
    - 螺丝锁紧保持力:20.0N最小
    - 锁扣保持力:4.0N最小
    - 螺丝锁紧扭矩:16到18cmN
    - 接触滑动:信号触点0.1mm最小,电源触点0.63mm最小

    3. 产品特点和优势


    - 多功能性: 三种不同型号,可以适应不同的应用场景,例如电缆对电缆、电缆对板和板对板连接。
    - 高可靠性: 采用高强度材料制造,保证长期使用中的可靠性和稳定性。
    - 易用性: 可以轻松释放的锁扣设计使得连接和断开更加方便快捷。
    - 长寿命: 金镀层触点具有极高的耐久性和抗腐蚀能力,适合严苛的工作环境。
    - 多样化的触点配置: 支持信号和电源触点的不同组合,可以根据具体需求选择合适的型号。

    4. 应用案例和使用建议


    - 应用场景:该连接器广泛应用于通信设备、工业自动化系统、汽车电子等领域。
    - 使用建议:
    - 在振动环境下,推荐使用背胶填充化合物以增强防震性能。
    - 在严苛的温度环境下,应考虑使用金属外壳来保护连接器免受损害。
    - 使用适当的压接工具和工艺,以确保最佳的电气和机械连接效果。

    5. 兼容性和支持


    - 兼容性: Gecko-SL和Latch型号之间的不互换设计使得每个系列都能够专注于特定应用。
    - 支持和维护: 厂商提供了详细的工具使用说明和视频教程,帮助用户更好地理解和使用这些连接器。

    6. 常见问题与解决方案


    - Q1: 如何正确地压接信号触点?
    - A1: 使用推荐的压接工具(如Z125-900),并严格按照工具使用说明书进行操作。
    - Q2: 如何测试连接器的接触电阻?
    - A2: 使用专用的测试仪器,根据标准测试条件进行测量。
    - Q3: 连接器在高振动环境中如何保持稳定?
    - A3: 应用背胶填充化合物,并确保螺丝锁紧装置正确安装和紧固。

    7. 总结和推荐


    Gecko G125系列连接器以其高可靠性、多功能性和易用性脱颖而出,适用于多种高要求应用场景。如果您需要一个能够在严苛环境中保持稳定连接的解决方案,强烈推荐使用这款连接器。通过其卓越的设计和严格的生产标准,它能够为您提供长久的使用寿命和可靠的性能。

Z125-9262000参数

参数
零件状态 在售
包装方式 散装

Z125-9262000厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

Z125-9262000数据手册

厂牌 PDF简要描述 下载
HARWIN 其他工具 HARWIN Z125-9262000 Z125-9262000数据手册

Z125-9262000封装设计

查看详情并下载
Symbol
Footprint
3D Model
