首页  >  产品百科  >  Z125-9261000

Z125-9261000

产品分类: 其他工具
厂牌: HARWIN

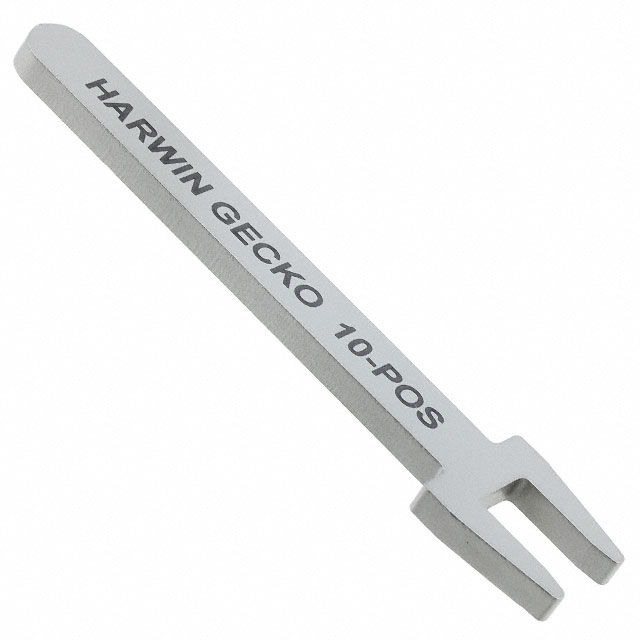

产品描述: Separator Tool for mated Gecko connectors
供应商型号: 952-2688-ND
供应商: Digi-Key
标准整包数: 1
HARWIN 其他工具 Z125-9261000

Z125-9261000概述


    产品简介


    Gecko G125 系列高可靠性1.25mm间距连接器
    Gecko系列连接器是一款1.25mm间距的高可靠性矩形连接器,适合广泛的工业和消费应用。产品分为Gecko-SL(螺丝锁)、Gecko-MT(混合技术)和Gecko Latch(原设计)三个型号。每个型号都有其独特的功能和适用场景,适用于电缆到电缆、电缆到板以及板到板的连接需求。

    技术参数


    - 材料
    - 功率接触:铍铜,镍上镀金
    - 女信号接触:铍铜,镍上镀金
    - 男PCB信号接触:磷青铜,镍上镀金
    - 男电缆信号接触:黄铜,镍上镀金
    - 外壳:30%玻璃填充热塑塑料,UL94 V-0等级
    - 卡扣:铜镍锡合金,镍上镀锡
    - 螺丝锁固定:不锈钢
    - 金属屏蔽罩:铝合金6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM加催化剂9
    - 电气特性
    - 电流额定值
    - 信号接触:单个接触载流最大2.8A,全部接触载流最大2.0A
    - 弯曲电路信号接触:单个接触载流最大0.4A
    - 功率接触:单个接触载流最大10.0A
    - 工作电压
    - 海平面:直流或交流峰值450V
    - 70,000英尺:直流或交流峰值250V
    - 电压耐受性
    - 海平面:直流或交流峰值600V
    - 70,000英尺:直流或交流峰值350V
    - 接触电阻
    - 初始:最大20mΩ
    - 条件后:最大25mΩ
    - 绝缘电阻
    - 初始:最小10GΩ(500V直流)
    - 条件后:最小1GΩ(500V直流)
    - 爬电距离:最小0.15mm
    - 间隙距离:最小0.15mm
    - 环境特性
    - 湿度:93%RH下96小时
    - 温度范围:-65°C至+150°C下30分钟停留,5次循环
    - 温度寿命:+150°C±5°C下无负载
    - 盐雾:连续暴露48小时
    - 振动:10Hz到2,000Hz,1.5mm,198m/s²(20G),持续2小时
    - 冲击:Z轴981m/s²(100G)持续6ms,X&Y轴490m/s²(50G)持续11ms
    - 冲撞:40G,4,000±10次
    - 加速度:50G
    - 机械特性
    - 接触耐久性:1,000次操作
    - 卡扣耐久性:100次操作
    - 插入力(每接触):信号最大2.8N,功率最大7.0N
    - 拔出力(每接触):信号最小0.2N
    - 接触保持力(所有类型接触):最小6.0N
    - 螺丝锁保持力:最小20.0N
    - 卡扣保持力:最小4.0N
    - 螺丝锁扭矩:16至18cmN
    - 接触滑移:信号最小0.1mm,功率最小0.63mm

    产品特点和优势


    - 可靠性高:多种型号适应不同应用,如螺丝锁设计保证可靠连接,混合技术支持信号和电源同时传输。
    - 环境适应性强:通过严格的湿度、温度、振动和冲击测试,确保在恶劣环境下的稳定表现。
    - 安装灵活:提供垂直和水平的通孔插针连接器及表面贴装连接器,满足不同的安装需求。
    - 维护方便:提供视频教程和详细的工具说明,帮助用户轻松完成安装和维护工作。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化设备中用于电缆到板的连接。
    - 通讯设备中用于高速数据传输的接口。

    - 使用建议:
    - 在高温、潮湿或震动环境中使用时,确保正确灌封以提高密封性和抗振性。
    - 使用配套的手动压接工具进行电线压接,以确保最佳连接效果。

    兼容性和支持


    - 兼容性:Gecko系列的金属屏蔽罩与Gecko-SL和Gecko-MT系列兼容,为用户提供额外的机械保护和EMC保护。
    - 支持:厂家提供了详细的工具说明书和在线视频教程,指导用户如何正确安装和维护产品。此外,还有专业的客户服务团队随时解答用户的问题。

    常见问题与解决方案


    - 问题1:如何判断是否需要更换连接器?
    - 解决方案:检查连接器的接触电阻和绝缘电阻是否超出正常范围,如有异常,则需更换。
    - 问题2:如何进行正确的灌封处理?
    - 解决方案:参照技术手册中的步骤,使用推荐的灌封化合物(如Stycast 2651MM加催化剂9),按照指定比例混合并注入连接器空腔内。
    - 问题3:如何避免插入和拔出时的磨损?
    - 解决方案:严格按照技术手册中的操作步骤,使用配套的压接工具进行操作,避免用力过猛导致损坏。

    总结和推荐


    Gecko G125 系列高可靠性1.25mm间距连接器在工业和消费电子领域具有广泛的应用前景。其高可靠性、环境适应性强、安装灵活等特点使其在市场上具备较强的竞争力。对于需要高性能、高可靠性的应用场合,强烈推荐使用该产品。

Z125-9261000参数

参数
零件状态 在售
包装方式 散装

Z125-9261000厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

Z125-9261000数据手册

厂牌 PDF简要描述 下载
HARWIN 其他工具 HARWIN Z125-9261000 Z125-9261000数据手册

Z125-9261000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 78.7072 ¥ 658.6809
5+ $ 72.9518 ¥ 610.5157
10+ $ 70.6056 ¥ 590.8806
25+ $ 67.622 ¥ 565.912
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 658.68
直接购买
加入购物车
