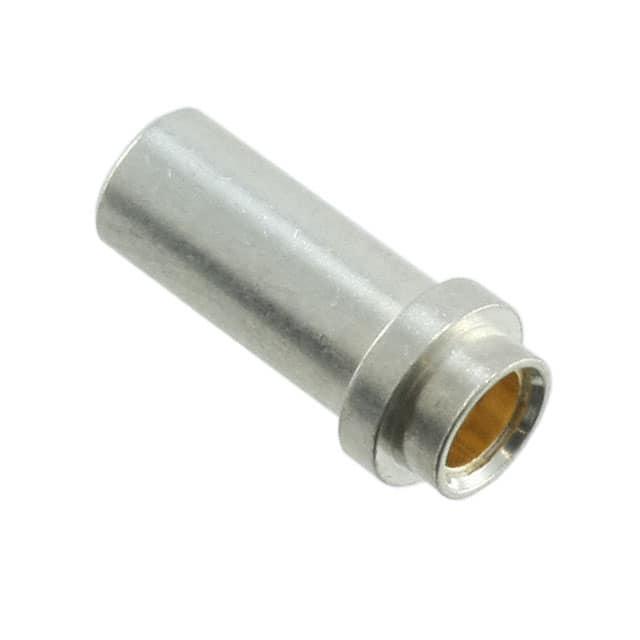

H3490-01

厂牌: HARWIN
产品描述: HARWIN 分离式插座, H34系列, 10.6mm长, 焊接, 母座
供应商型号: AV-A-HRWH349001
供应商: Avnet
标准整包数: 500
HARWIN 端子 - PC 引脚插座/插座连接器 H3490-01

H3490-01概述

    Harwin C03107 Ø2.00mm PCB Sockets 技术手册

    1. 产品简介


    Harwin C03107 Ø2.00mm PCB Sockets 是一款专为连接器设计的产品,旨在将直径为2.00mm的引脚组件与印刷电路板(PCB)接口连接起来。这类插座的设计使得在需要时可以轻松更换组件,提高了电路设计的灵活性。适用于各类电子设备的装配和维修过程中。

    2. 技术参数


    以下是Harwin C03107 Ø2.00mm PCB Sockets的主要技术规格:
    - 电气特性:
    - 最大电流承载能力:20A(每个插座单独在25°C环境温度下)
    - 初始接触电阻:≤10mΩ
    - 条件处理后的接触电阻:≤25mΩ
    - 环境特性:
    - 环境分类:55/125/21
    - 操作温度范围:-55°C至+125°C
    - 机械特性:
    - 耐用性:金镀层500次操作,锡镀层50次操作
    - 插脚保持力:≥18N(来自10个样品中的最小值,平均值为27N)
    - 插入力(直径2.00mm插脚):≤6.0N
    - 拔出力(直径2.00mm插脚):≥1.0N
    - 配合插头直径范围:2.00-2.30mm

    3. 产品特点和优势


    Harwin C03107 Ø2.00mm PCB Sockets具有以下特点和优势:
    - 高可靠性:能够在极端环境下正常工作,具备良好的耐久性和稳定性。
    - 灵活易用:适用于需要频繁更换组件的应用场景,提供简便的操作体验。
    - 兼容性强:兼容多种尺寸的插头,便于不同应用需求的使用。

    4. 应用案例和使用建议


    该产品广泛应用于消费电子、汽车电子和工业控制等领域。例如,在智能家居设备中,当某个部件出现故障时,可以通过更换相应部件来快速修复。使用建议如下:
    - 在组装前仔细检查所有连接器的插拔力,确保符合技术要求。
    - 定期对连接器进行清洁和维护,以延长使用寿命。

    5. 兼容性和支持


    该产品与各种标准的2.00mm直径插头兼容,可以方便地集成到现有系统中。Harwin公司提供详尽的技术文档和支持服务,帮助客户顺利应用该产品。

    6. 常见问题与解决方案


    以下是使用过程中可能遇到的一些常见问题及解决方法:
    - 问题1:插入力过大
    - 解决方案:检查插头和插座是否清洁,必要时使用合适的润滑剂。
    - 问题2:接触不良
    - 解决方案:确保连接器完全插入并锁定到位,检查接触点是否有损伤或腐蚀。
    - 问题3:过热现象
    - 解决方案:确认安装环境温度符合要求,避免超负荷使用。

    7. 总结和推荐


    综上所述,Harwin C03107 Ø2.00mm PCB Sockets 是一款高性能、高可靠性的连接器产品,适用于各种复杂环境下的应用需求。它不仅具备优秀的电气和机械性能,还提供了便捷的操作体验和可靠的售后服务。因此,强烈推荐在需要频繁更换组件的应用场景中采用此产品。

H3490-01参数

参数
长*宽*高 10.6mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
