G125-MV10605M3P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Screw Lock 焊盘 6pin Nylon 2A 金 绿色 通孔安装
供应商型号: 952-4116-ND
供应商: Digi-Key
标准整包数: 1

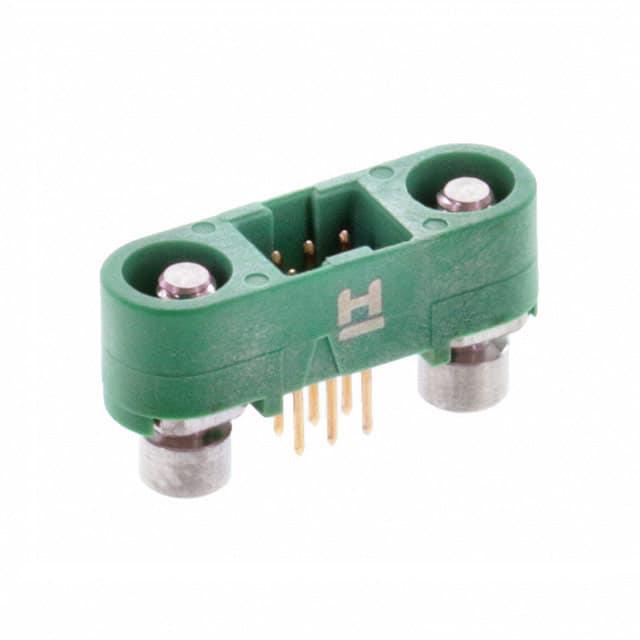

HARWIN 圆形连接器 G125-MV10605M3P

G125-MV10605M3P概述

    高质量文章:Harwin Gecko G125 系列 1.25mm 间距高可靠性连接器

    产品简介


    Harwin Gecko G125 系列连接器是一款1.25mm间距的高可靠性矩形连接器,其零件编号以"G125"开头。该系列包含三种不可互换的变体:Gecko-SL(螺栓锁)、Gecko-MT(混合技术)和Gecko Latch(原设计)。这些连接器适用于多种应用场景,如电缆对电缆、电缆对板、以及板对板连接,广泛应用于汽车、航空航天、工业控制和消费电子等领域。

    技术参数


    Harwin Gecko G125 系列的技术参数如下所示:
    | 类别 | 参数 |

    | 材料 | - 电源接触:铍铜镀镍金
    - 信号接触:铍铜镀镍金
    - PCB 信号接触:磷青铜镀镍金
    - 电缆信号接触:黄铜镀镍金
    - 塑料外壳:玻璃填充热塑性塑料,UL94 V-0
    - 卡扣:铜镍锡合金,镀镍
    - 螺丝锁定:不锈钢
    - 金属屏蔽壳:铝合金6061-T6,高磷镍镀层
    - 灌封材料:Stycast 2651MM 加催化剂9 |
    | 电气特性 | - 信号接触:每接点最大电流2.8A,所有接点最大电流2.0A
    - 柔性电路信号接触:每接点最大电流0.4A
    - 电源接触:每接点最大电流10.0A
    - 工作电压:海平面1,006毫巴下为450V直流或交流峰值,在海拔21,336米下为250V直流或交流峰值
    - 电压耐受性:海平面1,013毫巴下为600V直流或交流峰值,在海拔21,336米下为350V直流或交流峰值 |
    | 环境特性 | - 湿度:93%相对湿度下96小时
    - 温度范围:-65°C至+150°C,循环测试
    - 盐雾试验:连续暴露48小时
    - 振动:10Hz至2,000Hz,加速度198m/s²(20G),持续2小时
    - 冲击:Z轴方向100G,X和Y轴方向50G,各持续6ms和11ms
    - 加速:50G |
    | 机械特性 | - 接触寿命:1,000次操作
    - 卡扣寿命:100次操作
    - 插入力:信号接触最大2.8N,电源接触最大7.0N
    - 拔出力:最小0.2N
    - 接触保持力:所有接触类型最小6.0N
    - 螺丝锁定保持力:最小20.0N
    - 卡扣保持力:最小4.0N
    - 螺丝锁定扭矩:16至18cmN |

    产品特点和优势


    Gecko G125 系列连接器具有以下特点和优势:
    - 高可靠性:采用高质量材料制造,包括黄金和铍铜,确保长时间使用后仍能保持良好的导电性能。
    - 灵活性:提供不同类型的连接器,包括螺栓锁、卡扣锁、混合技术和标准布局,适用于各种复杂的应用需求。
    - 高防护等级:通过多种环境测试,包括盐雾试验、振动和冲击试验,适合恶劣环境下的应用。
    - 易于安装和维护:提供详细的工具和装配说明,便于用户进行安装和维护。

    应用案例和使用建议


    Gecko G125 系列连接器已成功应用于多个行业,例如汽车制造、航空航天设备、工业自动化系统和消费电子产品。根据手册中的应用示例,我们可以在以下方面提出使用建议:
    - 严苛环境应用:由于其卓越的抗振动和抗冲击性能,Gecko G125 连接器特别适合用于需要在极端环境下工作的设备。
    - 高可靠性要求:鉴于其出色的电气特性和长寿命,该连接器适用于需要长期稳定运行的应用场景。
    - 灵活性:可以针对不同需求选择合适的变体,例如使用螺栓锁版本来增强连接稳固性,或者使用混合技术版本以同时处理信号和电力传输。

    兼容性和支持


    Harwin 为其 Gecko G125 系列连接器提供了广泛的兼容性支持,包括与金属屏蔽壳的兼容性。公司还提供详细的工具和装配说明,确保用户能够轻松安装和维护这些连接器。此外,Harwin 官网提供了相关的视频教程和指导文档,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及相应的解决方案:
    - 问题1:插入时感到阻力较大。
    解决方案:确保使用正确的工具进行压接,并按照规定的压力设置进行操作。
    - 问题2:连接器在震动条件下松动。
    解决方案:考虑使用带有螺丝锁定功能的连接器版本,并确保正确应用背灌材料。
    - 问题3:拔出力不够大。
    解决方案:检查接触点是否清洁,并确保正确的插拔力设置。

    总结和推荐


    总体而言,Harwin Gecko G125 系列连接器凭借其高可靠性、灵活的设计和优良的环境适应性,成为许多高要求应用的理想选择。对于那些寻求高品质、高性能连接解决方案的用户来说,Gecko G125 系列无疑是值得推荐的产品。无论是汽车、航空航天还是工业自动化领域,该系列产品都能满足严格的性能要求,展现出卓越的价值和市场竞争力。

G125-MV10605M3P参数

参数
外壳材料 Nylon
针脚数 6pin
触头镀层 - 配接
类型 Header,Screw Lock
颜色 绿色
端接 焊盘
额定电流 2A
安装方式 通孔安装
零件状态 在售

G125-MV10605M3P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MV10605M3P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MV10605M3P G125-MV10605M3P数据手册

G125-MV10605M3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.8288 ¥ 132.4673
10+ $ 13.4482 ¥ 112.545
100+ $ 11.4314 ¥ 95.6663
500+ $ 10.2053 ¥ 85.4057
1000+ $ 9.7189 ¥ 81.3351
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 132.46
