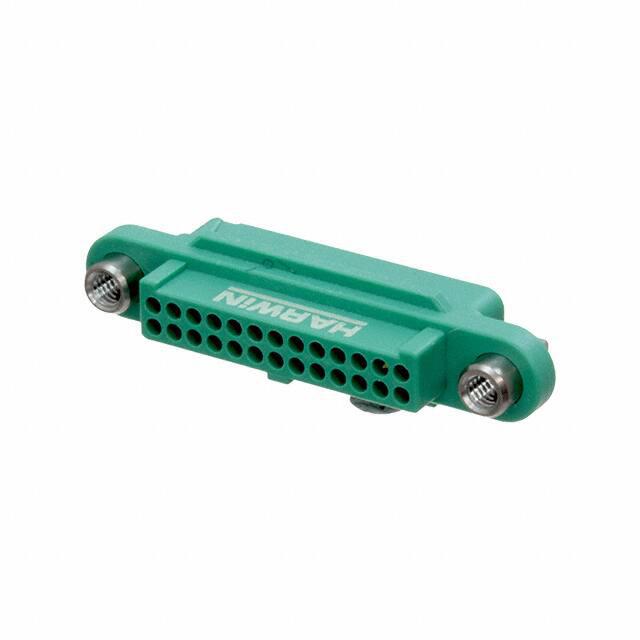

G125-2242696F2

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 26pin Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: 952-4073-ND
供应商: Digi-Key
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-2242696F2

G125-2242696F2概述


    产品简介


    Gecko G125系列1.25mm间距高可靠性矩形连接器
    Gecko G125系列 是一款专为高性能要求设计的矩形连接器,其核心特点包括1.25mm间距和多样的接触配置。本系列产品分为三种型号:Gecko-SL(带螺丝锁定)、Gecko-MT(混合技术)和Gecko Latch(原始设计),各型号间不可互换。这些连接器主要用于电缆对电缆、电缆对板和板对板的应用场合,提供了高度可靠且安全的连接方式。连接器具备全封闭外壳,能够提供良好的防水和防尘保护。

    技术参数


    - 材料
    - 电源触点:铍铜,镍金镀层
    - 女信号触点:铍铜,镍金镀层
    - 男PCB信号触点:磷青铜,镍金镀层
    - 男电缆信号触点:黄铜,镍金镀层
    - 外壳:30%玻璃填充热塑性塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍锡镀层
    - 螺丝锁定:不锈钢
    - 金属背壳:铝6061-T6,高磷镍镀层
    - 涂胶材料:Stycast 2651MM with Catalyst 9
    - 电气特性
    - 电流承载能力:
    - 信号触点:单个触点每连接器2.8A,所有触点每连接器2.0A
    - 灵活电路信号触点:单个触点每连接器0.4A
    - 电源触点:单个触点每连接器10.0A
    - 工作电压:
    - 海平面:450V直流或交流峰值电压
    - 高海拔:250V直流或交流峰值电压
    - 绝缘电阻:初始值10GΩ,最低500V直流条件下的长期稳定性>1GΩ
    - 环境特性
    - 湿度:93%相对湿度下持续96小时
    - 温度范围:在-65°C到+150°C之间进行温度循环测试
    - 盐雾试验:连续暴露48小时
    - 振动耐受性:10Hz至2000Hz范围内1.5mm位移,加速度20G
    - 冲击耐受性:Z轴方向上100G,X和Y轴方向上50G

    产品特点和优势


    - 高可靠性:采用了耐腐蚀的材料,并经过严格的测试验证,确保在恶劣环境中的可靠连接。
    - 多样化的连接选项:提供螺丝锁定、锁扣、PCB安装和面板安装等多种安装方式,满足不同的应用场景需求。
    - 广泛的温度范围:能够在极端条件下保持稳定的电气性能,适用于严苛的工业和户外环境。
    - 灵活的接口设计:支持信号和电源触点的不同组合,满足不同设备之间的多样化连接需求。

    应用案例和使用建议


    应用案例:
    Gecko G125系列连接器广泛应用于自动化设备、汽车电子系统、通信设备等领域。例如,在自动化设备中用于控制系统的连接,或者在汽车电子系统中用于车载诊断设备的连接。
    使用建议:
    为了保证连接器的稳定性和可靠性,建议在使用过程中严格按照技术手册中的要求进行安装和操作。特别需要注意的是,在高振动环境下,应考虑对连接器进行额外的固定措施以提高可靠性。

    兼容性和支持


    - 兼容性:Gecko G125系列连接器可与多种类型的电缆和设备兼容,特别是与其他Gecko-SL和Gecko-MT型号的兼容性良好。
    - 支持:厂商提供了详细的安装和维护指南,并设有技术支持团队,以帮助用户解决安装过程中的问题。

    常见问题与解决方案


    1. 问题:如何正确选择电线尺寸?
    解决方案:根据手册中的表格选择合适的电线尺寸,确保满足所需的机械和电气性能。
    2. 问题:如何进行正确的插拔操作?
    解决方案:参考手册中的操作说明,使用指定工具进行正确的插入和拔出操作。
    3. 问题:如何进行有效的维修和更换?
    解决方案:根据手册中的指导步骤,先拆卸连接器再进行更换,确保更换后仍能保持原有性能。

    总结和推荐


    Gecko G125系列连接器 是一款集高性能、高可靠性于一体的产品,特别适合于需要在恶劣环境中稳定工作的应用场景。其灵活的设计和广泛的兼容性使其成为众多电子设备的理想选择。尽管价格可能较高,但从长远来看,其卓越的性能和可靠性将为您节省大量的维护成本。强烈推荐此产品给那些需要高度可靠连接解决方案的专业用户。

G125-2242696F2参数

参数
排数 2
触头端接 压接
针脚数 26pin
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

G125-2242696F2厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-2242696F2数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-2242696F2 G125-2242696F2数据手册

G125-2242696F2封装设计

查看详情并下载
Symbol
Footprint
3D Model
