Z125-900

产品分类: 线缆工具
厂牌: HARWIN

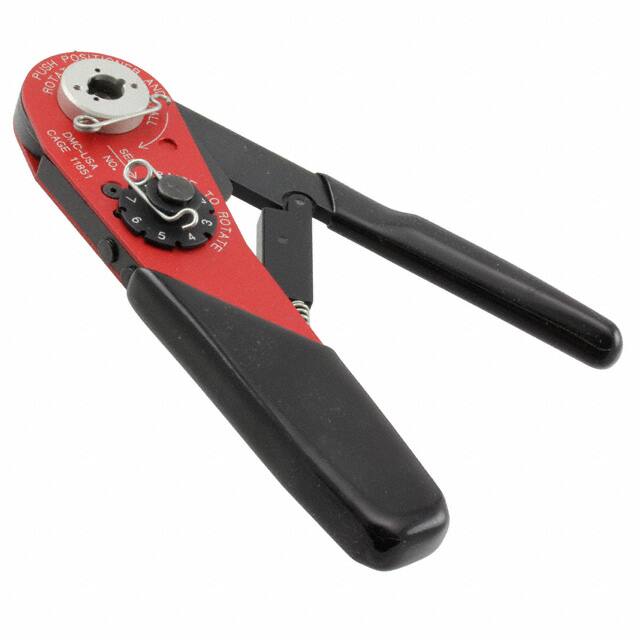

产品描述: HARWIN 手动压接工具框架, 用于Gecko 插入式和包容式压接触点, 适合Gecko Connector Contacts
供应商型号: AV-A-HRWZ125900
供应商: Avnet
标准整包数: 1
HARWIN 线缆工具 Z125-900

Z125-900概述

    Harwin Gecko G125系列1.25mm间距高可靠性连接器

    产品简介


    Harwin的Gecko连接器是一款具有1.25mm间距的高可靠性矩形连接器,其型号以G125开头。根据不同的应用场景和需求,Gecko连接器分为三种不同型号:Gecko-SL(螺母锁定型)、Gecko-MT(混合技术型)以及原始设计Gecko Latch(插销锁定型)。这三种型号具有各自的独特特点,互不兼容。这些连接器适用于电缆到电缆、电缆到板卡以及板卡到板卡的应用场合。连接器由电缆套筒压接触点和外壳组成,且提供公头和母头两种性别版本,垂直和水平通孔PC尾连接器,以及垂直表面贴装连接器。

    技术参数


    - 材料:电源接触件为铍铜镀镍金;信号接触件为黄铜镀镍金;插装信号接触件为磷青铜镀镍金;插座信号接触件为铍铜镀镍金;外壳材料为30%玻璃填充热塑塑料;锁扣材料为铜镍锡合金;螺丝锁定固定件为不锈钢;金属背壳材料为铝6061-T6。
    - 电气特性:信号接触件的最大电流为2.8A,电源接触件的最大电流为10.0A。工作电压在标准大气压下可达450V DC或AC峰值,绝缘电阻初始值不小于10GΩ,接触电阻初始值不超过20mΩ。
    - 环境特性:耐湿性能在93%相对湿度下持续96小时;温度范围从-65°C到+150°C;耐盐雾测试持续48小时;振动耐久度从10Hz到2000Hz,加速度达到20G;冲击强度在Z轴方向达到100G,在X和Y轴方向分别达到50G。
    - 机械特性:接触操作寿命1000次;螺丝锁定插装20N;锁扣插装4N;接触件在插座中的最小保持力为6N;最大插入力为7N;最小拔出力为0.2N;接触擦痕深度信号为0.1mm,电源为0.63mm。
    - 线端处理信息:信号接触件推荐导线直径范围为0.533mm至0.203mm,拉力强度在6N到18N之间;电源接触件推荐导线直径为1.250mm,拉力强度至少为85N。

    产品特点和优势


    Gecko连接器以其高可靠性和多功能性在各种应用中表现出色。其中,Gecko-SL型号配备了浮动螺丝,能够实现安全可靠的互连。Gecko-MT型号结合了信号和电源接触件,可配置为电缆或通孔结构。Gecko Latch型号则通过易于释放的锁扣确保了连接的安全性。这些独特的设计使其在恶劣环境中表现卓越,适用于航空航天、工业自动化、医疗设备等多个领域。

    应用案例和使用建议


    Gecko连接器适用于多种复杂多变的应用环境,如航空航天系统中的传感器模块间连接,或工业设备中各组件之间的互连。建议在选择接触件时,依据具体应用环境考虑电流负载要求,同时注意环境因素如振动和湿度对连接器性能的影响。对于高振动应用场合,建议使用背部填充化合物进行二次注塑以增加机械稳固性。

    兼容性和支持


    Gecko-SL和Latch系列的连接器可以与金属背壳配合使用,提供机械、RF和EMC保护。此外,厂商提供了详细的工具指南和视频教程,帮助用户正确安装和维护连接器。对于复杂的应用需求,客户也可以联系技术支持团队获得专业的定制服务。

    常见问题与解决方案


    - Q: 如何判断Gecko连接器的适配型号?
    A: 确认您的设备需要哪种类型的连接器,参考产品型号编号和对应的使用说明来选择合适的型号。

    - Q: 连接器如何进行正确的线端处理?
    A: 使用推荐的手动压接工具进行线端处理,并严格按照推荐的工具设置进行压接。

    - Q: 在哪些情况下需要添加背部填充化合物?
    A: 在振动频率较高的情况下,为了提高机械稳定性,建议对压接装配添加背部填充化合物。

    总结和推荐


    Harwin Gecko G125系列1.25mm间距高可靠性连接器凭借其出色的电气性能和环境适应能力,在各类严苛环境中表现出色。无论是在航空航天还是工业自动化领域,这款连接器都是一款值得信赖的选择。如果您正在寻找一款既能满足高性能要求又能确保长期稳定性的连接器,那么Gecko连接器无疑是最佳之选。

Z125-900参数

参数
零件状态 在售
包装方式 散装

Z125-900厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

Z125-900数据手册

厂牌 PDF简要描述 下载
HARWIN 线缆工具 HARWIN Z125-900 Z125-900数据手册

Z125-900封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1112.0741 ¥ 10629.2044
3+ $ 1102.1449 ¥ 10534.3008
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10629.2
