首页  >  产品百科  >  M50-3800542

M50-3800542

厂牌: HARWIN
产品描述: DIP Header,Ribbon Cable 2 10pin 金 IDC 640μm 通孔安装
供应商型号: 2289804
供应商: 海外现货
标准整包数: 1

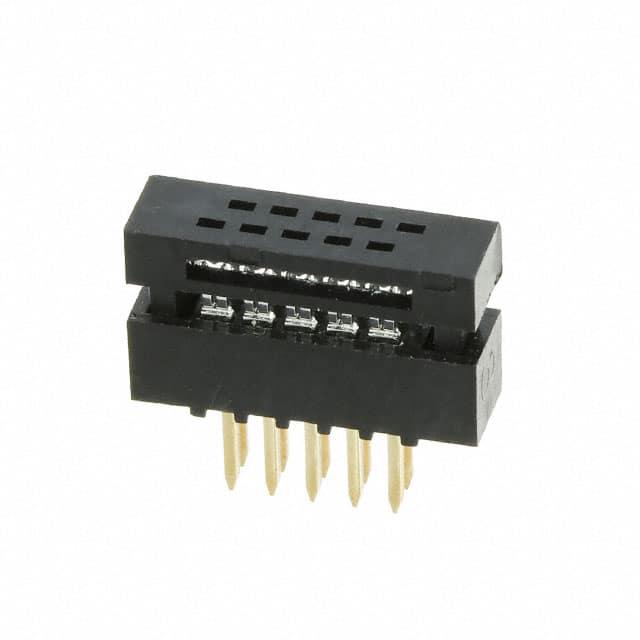

HARWIN 矩形连接器 - 板载/直接线对板 M50-3800542

M50-3800542概述


    产品简介


    M50和M52系列连接器是一种广泛应用于电子设备中的高可靠性连接解决方案。该系列包括间距为1.27毫米的接插件、跳线插座和IDC电缆接插件,提供垂直表面贴装、垂直PC尾、水平PC尾以及各种高度的插头和插座。通过选择合适的插头和插座高度,可以实现板对板之间的空间和配置需求。M50系列连接器间距为1.27毫米,基于0.40毫米的方形或圆形针脚;而M52系列连接器间距为2.54毫米,基于0.46毫米的方形针脚。这些连接器主要用于需要高密度、高可靠性的电子设备中。

    技术参数


    材料与表面处理
    - 模具材料:
    - PC尾或SMT连接器:高温度热塑塑料,UL94V-0黑色
    - IDC电缆连接器和跳线插座:30%玻璃填充PBT,UL94V-0黑色
    - 接触材料:铜合金
    - 接触镀层:
    - M50-380接触器:全镍镀层,接触区域镀金闪光
    - 其他42镀层代码:全镍镀层,接触区域镀金闪光,尾巴部分100%锡镀层
    - 45镀层代码:镍上镀金闪光
    电气特性
    - 电流额定值(每接触点):
    - M50-315:最大1.5A
    - M50-355、M50-365:最大1.75A
    - M50-380、M50-90X:最大0.5A
    - 其他:最大1A
    - 接触电阻(初始):最大20mΩ
    - 接触电阻(条件后):最大30mΩ
    - 绝缘耐压(电压测试):
    - M50-330/380:交流1000Vrms持续1分钟
    - M50-310/312/430/470/480/490:交流300V,直流500V持续1分钟
    - M50-311:初始交流1000V,最终交流250V持续1分钟
    - M50-303/313/314/315/353/363/393:初始交流500V,最终交流250V持续1分钟
    - M50-19X/20X/320:交流800Vrms持续1分钟
    - M50-90X/91X:直流300V持续10秒
    - M52-500/510:交流500V,直流1000V持续1分钟
    - 其他:交流1000Vrms/直流1000V持续1分钟
    - 绝缘电阻:
    - M50-355/365:最小5000MΩ
    - M50-310/312/430/470/480/490:最小500MΩ
    - M50-90X/91X:最小5MΩ
    - 其他:最小1000MΩ
    环境特性
    - 操作温度范围:
    - M50-355/365:-55°C至+125°C
    - M50-90X/91X:-20°C至+105°C
    - 其他:-40°C至+105°C
    - 振动:
    - M50-19X/20X/300/320/350/360/380/390,所有M52:频率50-2000Hz,3.13Grms,持续45分钟
    - M50-303/313/314/311/315:频率10-55Hz,10G,持续2小时
    - 其他:未测试
    - 冲击:
    - M50-19X/20X/300/320/350/360/380/390,所有M52:30G持续11ms
    - M50-311/315:50G持续11ms
    - M50-310/312/430/470/480/490:未测试
    机械特性
    - 耐用性:
    - M50-310/312/330/380/430/470/480/490/90X/91X:100次操作
    - M50-311:600次操作
    - M50-315:25次操作
    - M50-353/363/393:500次操作
    - 其他:300次操作
    - 插入力(最大值):
    - M50-19X/20X:10N
    - M50-320/330/380/90X/91X,M52-500/510:每接触点1N
    - M50-310/312/430:每接触点2N
    - M50-311:每接触点0.8N
    - M50-300/303/313/314/315,M52-501/505/511/515:每接触点1.5N
    - 拔出力(最小值):
    - M50-19X/20X:1.3N
    - M50-310/312/315/330/380/430/90X/91X:每接触点0.15N
    - M50-320,M52-500/510:每接触点0.12N
    - M50-300,M52-501/505/511/515:每接触点0.1N
    - M50-303/313/314:每接触点0.2N
    - 接触保持力(最小值):
    - M50-19X/20X:4N
    - M50-300/320/350/360/390,M52-PH/501/505/511/515:每接触点9.8N
    - M50-310/312/430/470/480/490,M52-500/510:每接触点1.5N
    - M50-303/311/313/314/315:每接触点3N
    - M50-353/363/393:每接触点2N
    焊接数据
    - 焊接能力(PC尾及SMT产品):
    - M50-311:230°C持续3秒
    - M50-315:260°C持续3秒
    - 其他:245°C持续5秒
    - 焊接热稳定性(PC尾及SMT产品):260°C持续10秒

    产品特点和优势


    M50和M52系列连接器以其高密度、高可靠性和广泛的适用性著称。它们适用于多种电子设备,如通讯设备、工业自动化系统和消费电子产品。该系列连接器具有优秀的电气性能,能够在极端环境下稳定工作。它们还具有良好的机械特性和热稳定性,能够承受反复的插拔操作和高温焊接过程。

    应用案例和使用建议


    M50和M52系列连接器常用于高密度电路板的设计,例如服务器主板、工业控制板等。为了确保最佳性能,建议在安装时严格按照技术手册中的指导进行焊接和插拔操作。此外,在设备运行过程中应定期检查连接器的状态,以确保长期稳定的工作性能。

    兼容性和支持


    M50和M52系列连接器与同类产品具有良好的兼容性,可以在现有的电子设备中轻松替换。制造商提供了详细的技术文档和支持服务,包括产品规格、安装指南和故障排除指南,以帮助用户快速解决问题并确保系统的正常运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器焊接后不稳定 | 检查焊接温度和时间是否符合技术要求,必要时重新焊接。 |
    | 插拔时插入力过大 | 检查连接器是否正确安装,或者尝试更换磨损严重的连接器。 |
    | 连接器接触不良 | 清洁接触点,检查是否有氧化或污垢影响接触性能。 |

    总结和推荐


    M50和M52系列连接器凭借其卓越的电气性能、可靠的机械特性和广泛的适用性,成为众多电子设备的理想选择。它们在高密度电路板设计中的应用表现出色,且制造商提供的技术支持和服务也为用户提供了额外的保障。因此,强烈推荐使用该系列产品,尤其是在需要高可靠性连接的应用场景中。

M50-3800542参数

参数
电缆端接 IDC
针脚数 10pin
触头镀层厚度 -
类型 DIP Header,Ribbon Cable
颜色 -
电缆间距 640μm
排数 2
触头镀层
安装方式 通孔安装
零件状态 在售
包装方式 管装

M50-3800542厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M50-3800542数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 板载/直接线对板 HARWIN M50-3800542 M50-3800542数据手册
