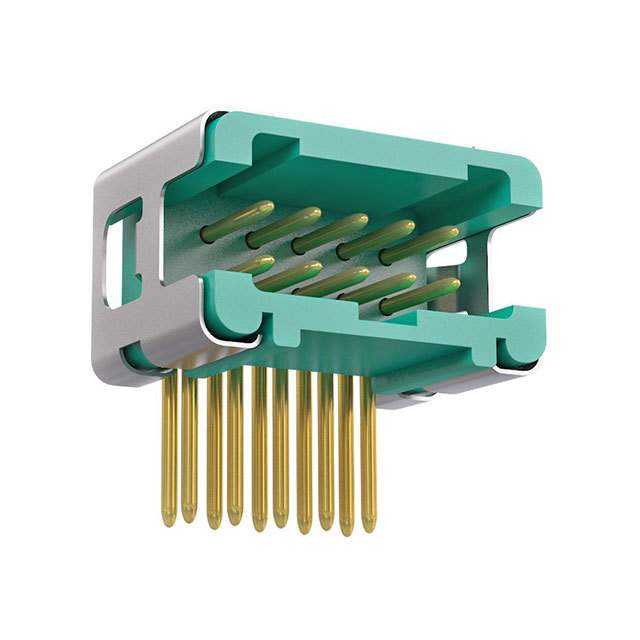

G125-MH11005L7P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Latch Holder 焊盘 10pin Polyamide 4T 2A 金 绿色 通孔安装 9.3mm(长度)*6.2mm(高度)
供应商型号: 855-G125-MH11005L7P
供应商: Mouser
标准整包数: 1
HARWIN 圆形连接器 G125-MH11005L7P

G125-MH11005L7P概述


    产品简介


    Gecko G125系列1.25mm间距高可靠性连接器
    Gecko连接器是一种1.25mm间距的高可靠性矩形连接器,其型号以G125开头。本系列包括三种不同变体:Gecko-SL(螺母锁定)、Gecko-MT(混合技术)和Gecko Latch(原始设计)。这三种变体不兼容,各有其特定的应用需求。这些连接器广泛应用于电缆对电缆、电缆对板和板对板的连接场合,适用于各种行业领域,如汽车、工业自动化、医疗设备等。

    技术参数


    材料
    - 功率接触件:铍铜,镍镀金
    - 女信号接触件:铍铜,镍镀金
    - 男PCB信号接触件:磷青铜,镍镀金
    - 男电缆信号接触件:黄铜,镍镀金
    - 外壳:30%玻璃填充热塑塑料,UL94 V-0等级
    - 卡爪:铜镍锡合金,镍镀层
    - 螺母锁紧机构:不锈钢
    - 金属外壳:铝合金6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM加催化剂9
    电气特性
    - 电流承载能力
    - 信号接触件:每连接器一个接触件通电时,环境温度为25℃时最大2.8A;所有接触件通电时,环境温度为25℃时最大2.0A
    - 柔性电路信号接触件:每连接器一个接触件通电时,环境温度为25℃时最大0.4A
    - 功率接触件:每连接器一个接触件通电时,环境温度为25℃时最大10.0A
    - 其他电气特性
    - 工作电压:海拔1006米时,450V DC或AC峰值;海拔21,336米时,250V DC或AC峰值
    - 电压耐受性:海拔1013米时,600V DC或AC峰值;海拔21,336米时,350V DC或AC峰值
    - 接触电阻:初始最大20mΩ;经条件化后最大25mΩ
    - 绝缘电阻:初始最小10GΩ(500V DC);条件化后(盐雾条件除外)最小1GΩ(500V DC)
    - 爬电距离:接触件之间最小0.15mm
    - 清理距离:接触件之间最小0.15mm
    环境特性
    - 湿度:93%相对湿度下持续96小时
    - 温度范围:循环测试,温度在-65℃到+150℃之间变化,30分钟停留,5个周期
    - 温度寿命:在无负载情况下,温度设定为+150℃±5℃
    - 盐雾:连续暴露48小时
    - 振动严重性:频率范围10Hz到2,000Hz,位移幅度1.5mm,加速度198m/s²(20G),持续2小时
    - 冲击严重性:Z轴100G持续6ms,XY轴50G持续11ms
    - 震荡严重性:40G,4,000±10次冲击
    - 加速度严重性:50G(490m/s²)
    机械特性
    - 寿命(接触件):1,000次操作
    - 寿命(卡爪):100次操作
    - 插入力(每接触件,使用匹配接触件):信号接触件最大2.8N;功率接触件最大7.0N
    - 拔出力(每接触件,使用匹配接触件):最小0.2N
    - 接触件在壳体内的保持力:所有类型接触件最小6.0N;螺母锁紧机构最小20.0N;卡爪最小4.0N
    - 螺母锁紧扭矩:16至18cmN
    - 接触件擦洗:信号接触件最小0.1mm;功率接触件最小0.63mm

    产品特点和优势


    Gecko G125系列连接器的主要优势在于其高可靠性、多种变体和广泛的适用性。该系列连接器在恶劣环境下仍能保持稳定的性能,能够承受高温、低温、湿度、盐雾、振动和冲击等各种严苛条件。此外,其独特的螺母锁紧和卡爪设计提供了额外的安全性,使得连接器在安装过程中更加稳固可靠。

    应用案例和使用建议


    应用案例
    Gecko G125系列连接器广泛应用于多个行业领域,如汽车、工业自动化和医疗设备。例如,在汽车行业中,它被用于连接车载电子系统,确保系统的稳定运行;在工业自动化领域,它用于机器间的信号传输,提高生产效率。
    使用建议
    在安装Gecko G125系列连接器时,应严格按照手册中的步骤进行。特别是在高压和高电流环境下,需要特别注意接触件的正确安装和定位,以避免损坏。同时,建议在安装过程中使用适当的工具,以保证连接器的稳定性和可靠性。

    兼容性和支持


    Gecko G125系列连接器与其他相关组件具有良好的兼容性。Harwin公司提供了一系列支持文档和工具,帮助用户更好地理解和使用该系列连接器。用户可以在官方网站上找到详细的安装指南、工具说明和其他相关信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保接触件正确安装并使用适当的工具 |
    | 连接不稳定 | 检查接触件是否牢固安装,尝试重新插拔 |
    | 拉力不足 | 检查接触件是否符合要求,并确保正确插入 |

    总结和推荐


    综述
    Gecko G125系列1.25mm间距高可靠性连接器在性能和耐用性方面表现出色,适用于各种恶劣环境下的应用。其多种变体和广泛的兼容性使其成为市场上的有力竞争者。总体而言,该产品不仅性能优异,而且易于安装和维护,是各行业用户的理想选择。
    推荐
    鉴于其卓越的性能和广泛的应用场景,强烈推荐Gecko G125系列连接器。无论是对于追求高性能和可靠性的专业人士,还是对于需要稳定连接解决方案的工业领域,这款连接器都是理想的选择。

G125-MH11005L7P参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Header,Latch Holder
颜色 绿色
端接 焊盘
额定电流 2A
外壳材料 Polyamide 4T
长*宽*高 9.3mm(长度)*6.2mm(高度)
安装方式 通孔安装
零件状态 在售
