G125-2041096L0

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: HARWIN 连接器外壳, 10路, 1.25mm节距, 2行
供应商型号: ET-3225904
供应商: 海外现货
标准整包数: 1

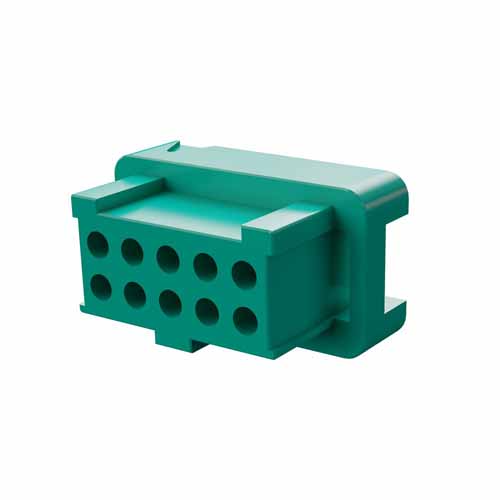

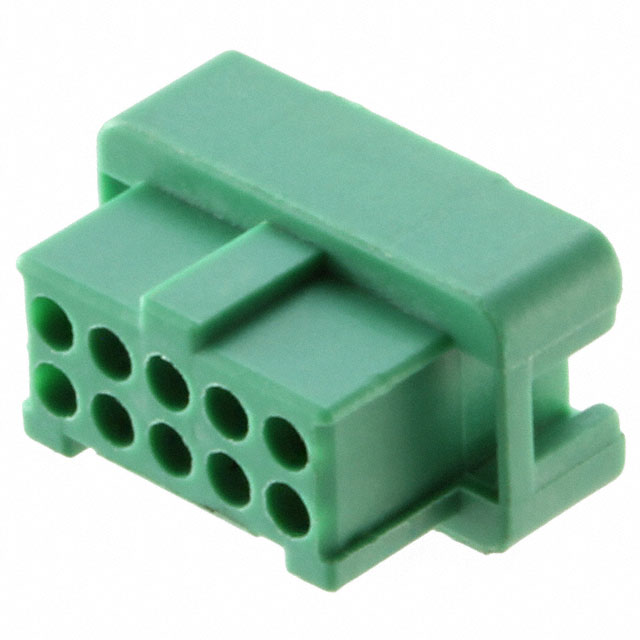

HARWIN 矩形连接器 - 外壳 G125-2041096L0

G125-2041096L0概述


    产品简介


    Gecko G125系列 1.25mm间距高可靠性矩形连接器
    Gecko G125系列是适用于多种应用的高性能矩形连接器,其特点是1.25mm的小间距设计。Gecko G125系列提供了三种不同型号:Gecko-SL(带锁紧螺钉)、Gecko-MT(混合技术)和Gecko Latch(卡扣式设计)。这些连接器主要用于电缆到电缆、电缆到板、板到板的应用,并具备优秀的电气性能和机械强度。此外,它们采用金镀层以提高接触性能和使用寿命。Gecko连接器广泛应用于工业自动化、医疗设备、电信系统等领域。

    技术参数


    - 材料:
    - 功率接触件:铍铜,镍镀金
    - 信号接触件(母端):铍铜,镍镀金
    - 信号接触件(公端,PCB安装):磷青铜,镍镀金
    - 信号接触件(公端,电缆):黄铜,镍镀金
    - 塑料外壳:30%玻璃填充热塑性塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍镀锡
    - 螺旋锁定机构:不锈钢
    - 金属背壳:6061-T6铝合金,高磷镍镀层
    - 涂封剂:Stycast 2651MM与催化剂9C
    - 电气特性:
    - 电流承载能力:
    - 信号接触件:2.8A(单个连接器),2.0A(所有接触件)
    - 信号接触件(柔性电路):0.4A(单个连接器)
    - 功率接触件:10.0A(所有接触件)
    - 工作电压:450V DC或AC峰值(1,006mbar)
    - 绝缘电阻:10GΩ(初始,500V DC)
    - 接触电阻:20mΩ(初始),25mΩ(条件后)
    - 环境特性:
    - 湿度测试:93%相对湿度,96小时
    - 温度范围:-65°C至+150°C,30分钟停留时间,5个周期
    - 盐雾测试:48小时连续暴露
    - 振动测试:10Hz至2,000Hz,1.5mm振幅,198m/s²(20G),持续2小时
    - 冲击测试:981m/s²(100G),6ms(Z轴),490m/s²(50G),11ms(X&Y轴)
    - 加速测试:490m/s²(50G)

    产品特点和优势


    Gecko G125系列连接器具有诸多独特的功能和优势,使其在众多应用中表现出色:
    - 高可靠性:通过严谨的设计和严格的测试确保长期稳定运行。
    - 多功能性:支持信号和功率传输,满足不同应用需求。
    - 易于安装:提供多种安装方式,如螺钉锁定、卡扣式设计和板载安装。
    - 耐用性:接触件可承受1,000次操作,锁扣可承受100次操作。
    - 防尘防水:全封闭设计,增强防护性能。
    - 广泛适用性:适用于多种行业,包括工业自动化、医疗设备和电信系统。

    应用案例和使用建议


    Gecko G125系列连接器广泛应用于各类复杂环境下的系统连接。例如,在工业自动化领域,该连接器可以实现可靠的信号和电源传输,确保设备稳定运行。在医疗设备领域,其高度可靠性和抗干扰能力使其成为理想选择。对于需要灵活布线的系统,通过正确的安装和维护,可以显著提升系统的可靠性和稳定性。
    使用建议:
    - 在进行接线时,遵循指定的工具和工艺流程,以确保最佳性能。
    - 定期检查连接器的物理完整性,特别是锁扣和螺纹部分,确保长期稳定连接。
    - 为提高系统可靠性,建议使用背灌胶进行额外的应力释放和密封。

    兼容性和支持


    Gecko G125系列连接器与其他电子元器件和设备具有良好的兼容性,如金属背壳和特殊工具。厂商提供详尽的技术文档和支持服务,包括安装指南、使用手册和视频教程。此外,还提供专业咨询服务和技术支持,帮助用户解决各种问题并优化系统配置。

    常见问题与解决方案


    问题1:如何正确安装和锁定连接器?
    解决方案:严格按照厂商提供的安装手册和工具说明进行操作。使用专用工具,如手压工具和定位器,确保接触件正确插入并达到规定的设定值。
    问题2:如何处理因振动引起的连接松动?
    解决方案:定期检查连接器的锁扣和螺纹部件,并考虑使用背灌胶以增强机械强度和密封性。
    问题3:如何进行有效的清洁和维护?
    解决方案:使用无水酒精或异丙醇擦拭连接器表面,避免使用腐蚀性溶剂。定期检查接触件的状态,必要时更换损坏的部件。

    总结和推荐


    Gecko G125系列连接器凭借其卓越的电气性能、高可靠性和广泛的适用性,成为各种复杂系统连接的理想选择。其坚固耐用的设计和丰富的应用案例证明了其市场竞争力。强烈推荐在工业自动化、医疗设备和电信系统等高要求场合使用Gecko G125系列连接器。

G125-2041096L0参数

参数
触头端接 压接
针脚数 10pin
类型 Latch Holder,Receptacle
颜色 -
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 8.8mm(长度)*4.9mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

G125-2041096L0厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-2041096L0数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-2041096L0 G125-2041096L0数据手册

G125-2041096L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2292 ¥ 29.1966
10+ $ 2.6308 ¥ 23.7861
30+ $ 2.273 ¥ 20.5516
50+ $ 2.1912 ¥ 19.8116
100+ $ 2.0491 ¥ 18.5269
250+ $ 1.9208 ¥ 17.3666
500+ $ 1.7958 ¥ 16.2371
1000+ $ 1.7114 ¥ 15.4735
2500+ $ 1.6034 ¥ 14.497
库存: 645
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.19
