09200035101

产品分类:
厂牌: HARTING
产品描述:
供应商型号: TS-09200035101
供应商: 海外现货
标准整包数: 10
HARTING  09200035101

09200035101概述


    产品简介


    产品类型及功能

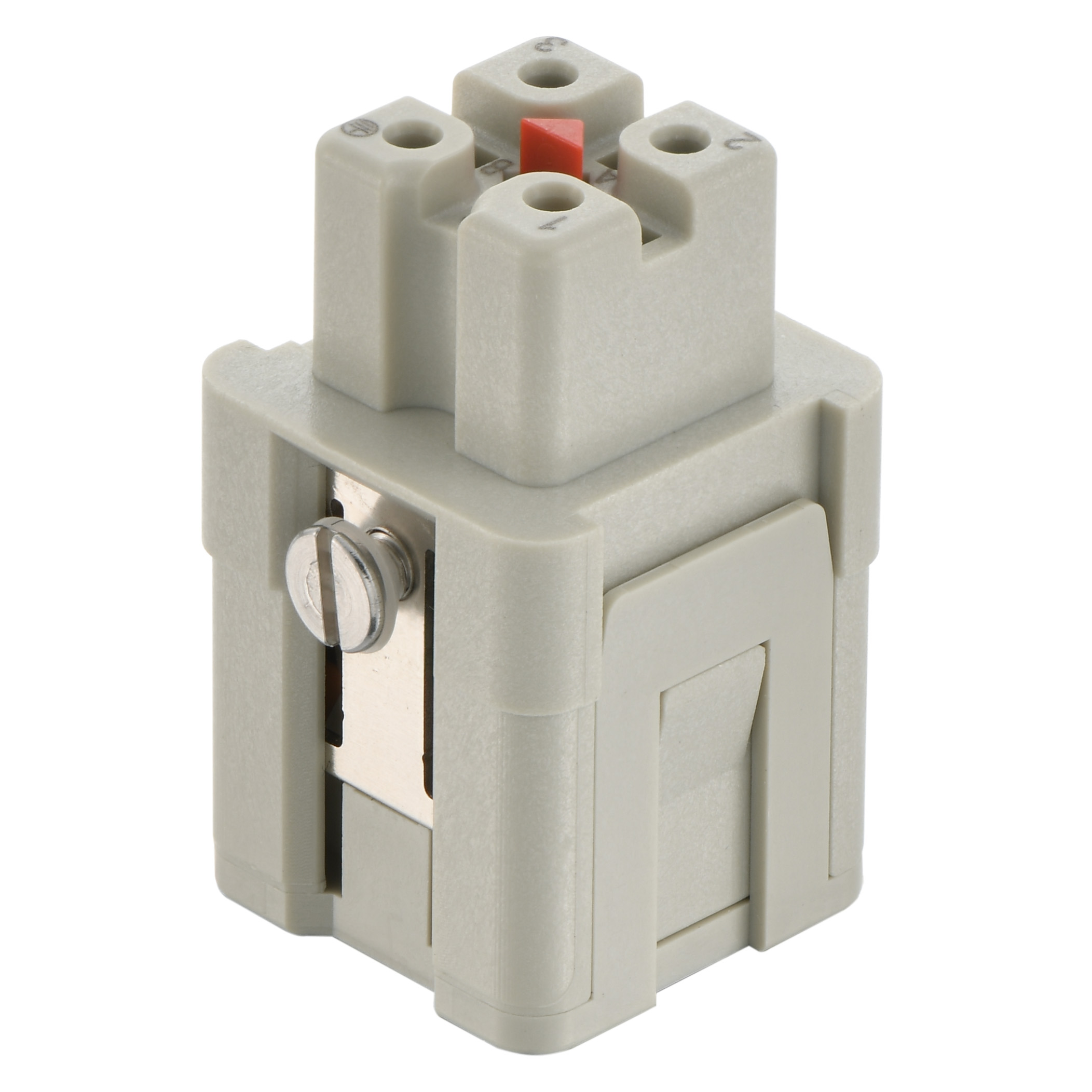

    本产品为Harting公司的Han 3A Push-In系列电子元器件,具体型号为09 20 003 5101。该电子元器件属于插入式(Push-In)型的插座(Female Insert),适用于各种工业连接器中。Han 3A系列以其紧凑的设计和高可靠性著称,在工业自动化、电力系统及通信设备中广泛应用于信号传输、电源分配等方面。
    应用领域
    由于具备高防护等级和优良的电气性能,该电子元器件被广泛用于机械制造、工厂自动化、能源供应、轨道交通等领域,特别适用于需要高可靠性和耐用性的工业环境。

    技术参数


    - 导体截面积:0.5 mm² 至 2.5 mm²
    - 额定电流:10 A
    - 额定电压(导体-地):230 V
    - 额定电压(导体-导体):400 V
    - 冲击电压额定值:4 kV
    - 污染程度:3 级
    - 绝缘电阻:>10^10 Ω
    - 极限温度:-40 °C 至 +125 °C
    - 配对循环次数:≥500 次

    产品特点和优势


    - 高可靠性:具有高绝缘电阻和优异的温度适应能力,确保在恶劣环境下也能稳定工作。
    - 易于安装:采用Push-In设计,无需额外工具即可快速完成连接。
    - 多用途:可同时连接三根导线,适用于多种应用场合。
    - 合规认证:符合IEC 60664-1和IEC 61984标准,通过CE、UKCA等认证,满足国际安全要求。
    - 环保材料:采用UL 94 V-0级阻燃材料,符合RoHS、ELV及China RoHS标准,减少环境污染。

    应用案例和使用建议


    应用案例
    该插头在工业自动化控制系统中使用广泛,如自动化流水线上的电源连接器、机械设备的控制信号传输等。它能够在高温、振动和粉尘等恶劣环境中提供稳定的连接,是工业现场常见的连接方式之一。
    使用建议
    - 在安装前检查接线端子是否清洁,避免尘埃或油污影响接触效果。
    - 确保接线长度适中,避免过长或过短导致的接触不良。
    - 定期检查连接处是否有松动现象,及时调整。

    兼容性和支持


    - 兼容性:Han 3A Push-In系列插头与Han 3A系列的其他模块兼容,便于构建复杂的工业连接系统。
    - 支持和维护:Harting公司提供详细的产品手册和技术支持服务,用户可以轻松获取相关信息。若在使用过程中遇到问题,可以通过Harting官方网站或客服热线寻求帮助。

    常见问题与解决方案


    - 问题一:连接时无法将导线压入插孔。
    - 解决方案:检查导线是否符合导体截面要求,确保导线未被弯曲成锐角或断裂。

    - 问题二:连接处接触不良。
    - 解决方案:重新插入导线并确保其完全到位;使用专用工具检查接触电阻。

    - 问题三:插头表面出现腐蚀。
    - 解决方案:清除腐蚀物,并涂覆防锈保护剂;保持插头干燥清洁,避免长时间暴露于潮湿环境中。

    总结和推荐


    Han 3A Push-In系列插头凭借其出色的电气性能和环境适应性,在众多工业应用中表现卓越。无论是从安装便捷性还是长期稳定性来看,该产品都是值得信赖的选择。因此,强烈推荐在工业自动化和电力系统相关项目中使用此款插头,以提高系统的可靠性和安全性。

09200035101参数

参数
包装方式 散装

09200035101厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09200035101数据手册

厂牌 PDF简要描述 下载
HARTING HARTING 09200035101 09200035101数据手册

09200035101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 18.1902 ¥ 154.6167
100+ $ 16.614 ¥ 141.219
500+ $ 15.8688 ¥ 134.8848
1000+ $ 15.561 ¥ 132.2685
2500+ $ 15.2532 ¥ 129.6522
库存: 50
起订量: 20 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1546.16
