09195107824741

厂牌: HARTING
产品描述: Push-Pull,Receptacle 2.54mm 2 10pin 1A 金 通孔安装
供应商型号: ZT-09195107824741
供应商: 海外现货
标准整包数: 1

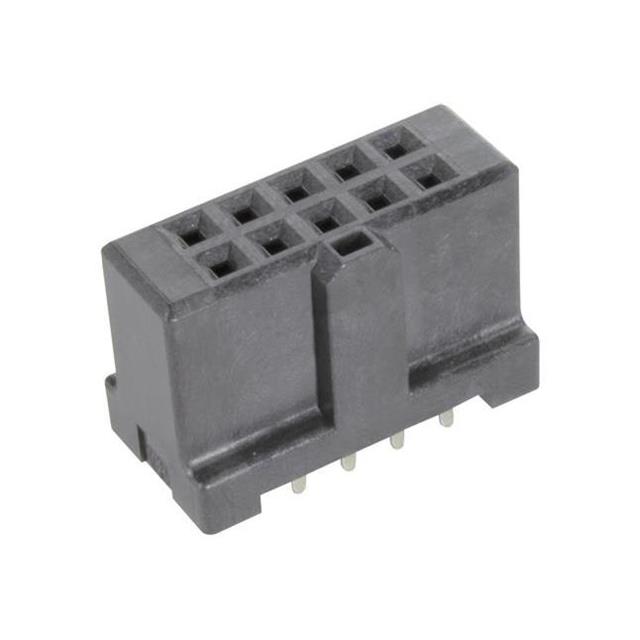

HARTING 矩形连接器 - 针座 - 插座/母插口 09195107824741

09195107824741概述


    产品简介


    SEK mezz Fe 10P THR 2.9mm PL3 是一款用于 PCB 到 PCB 连接的直式母端子连接器。它属于 SEK Mezzanine 系列,特别设计用于主板到子板之间的连接。该连接器配备了 10 个接触点,采用表面贴装技术(SMT)的回流焊接方法(THR)。这种连接器广泛应用于工业自动化、通信设备、计算机及服务器等领域。

    技术参数


    - 产品编号: 09 19 510 7824 741
    - 类别: 连接器
    - 系列: SEK Mezzanine
    - 接触方式: 母端子
    - 接触配置: 直式
    - 焊接方法: 回流焊接(THR)
    - 连接类型: PCB 到 PCB
    - 母板到子板
    - 接触点数: 10
    - 焊接长度: 2.9 mm
    - 包装: 带卷装
    - 行数: 2
    - 接触间距: 2.54 mm
    - 额定电流: 1 A
    - 绝缘电阻: >109 Ω
    - 接触电阻: ≤20 mΩ
    - 工作温度范围: -55 ... +125 °C(在回流焊过程中最大 +240 °C)
    - 插入力: ≤30 N
    - 拔出力: ≤30 N
    - 性能等级: 3
    - 耐久性: ≥50 次插拔
    - 测试电压: 1 kV RMS
    - 隔离等级: IIIa(CTI 175 ≤ CTI < 400)

    产品特点和优势


    SEK mezz Fe 10P THR 2.9mm PL3 具有以下特点和优势:
    1. 高可靠性: 高达 50 次的插拔寿命,确保长期稳定的连接。
    2. 广泛的温度适应性: 能够在 -55 °C 至 +125 °C 的环境中正常工作,且在回流焊过程中能承受最高 +240 °C 的温度。
    3. 优良的电气性能: 接触电阻低至 ≤20 mΩ,绝缘电阻大于 109 Ω,提供良好的电气传输特性。
    4. 材料选择合理: 插入部分采用液晶聚合物(LCP),提高耐热性和机械强度;接触部分采用铜合金并镀锡,确保长期稳定性和导电性能。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在工厂自动化控制系统中用于连接不同模块间的信号传输。
    - 通信设备: 在路由器、交换机等通信设备中用于不同 PCB 间的信号传输。
    - 计算机及服务器: 在服务器内部各组件之间进行高速数据传输。
    使用建议
    - 正确安装: 确保连接器垂直于 PCB 表面安装,避免过度倾斜或扭曲。
    - 温控措施: 在回流焊接过程中严格控制温度曲线,以保证焊接质量。
    - 定期检查: 定期检查连接器的接触状态,确保连接可靠。

    兼容性和支持


    - 兼容性: 该连接器与同系列的公端子连接器完全兼容,可用于多种标准 PCB 尺寸。
    - 支持: HARTING 提供全面的技术支持和售后服务,用户可通过官网获取详细文档和技术支持。

    常见问题与解决方案


    1. 插入力过大:
    - 原因: 可能是焊接不良或接触点有污垢。
    - 解决办法: 检查焊接点,清洁接触点,确保焊接质量。
    2. 接触电阻异常高:
    - 原因: 接触点可能氧化或污染。
    - 解决办法: 清洁接触点,确保接触良好。
    3. 工作温度超出范围:
    - 原因: 使用环境温度过高。
    - 解决办法: 使用散热装置或重新规划布线以降低温度。

    总结和推荐


    SEK mezz Fe 10P THR 2.9mm PL3 连接器凭借其高可靠性、优良的电气性能和宽泛的工作温度范围,在众多应用场合中表现出色。其广泛的兼容性和完善的售后服务使其成为市场上极具竞争力的产品。我们强烈推荐此连接器在工业自动化、通信设备及计算机服务器等领域的应用。

09195107824741参数

参数
防护等级 -
间距-配接 2.54mm
类型 Push-Pull,Receptacle
针脚数 10pin
触头镀层厚度 - 配接 -
颜色 -
额定电流 1A
触头镀层 - 配接
排数 2
安装方式 通孔安装
应用等级 工业级
包装方式 散装

09195107824741厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09195107824741数据手册

厂牌 PDF简要描述 下载
HARTING 矩形连接器 - 针座 - 插座/母插口 HARTING 09195107824741 09195107824741数据手册

09195107824741封装设计

查看详情并下载
Symbol
Footprint
3D Model
