09400240313

厂牌: HARTING
产品描述:
供应商型号: 1195-7080-ND
供应商: Digi-Key
标准整包数: 1
HARTING 重载连接器 - 外壳/盖罩/基底 09400240313

09400240313概述


    产品简介

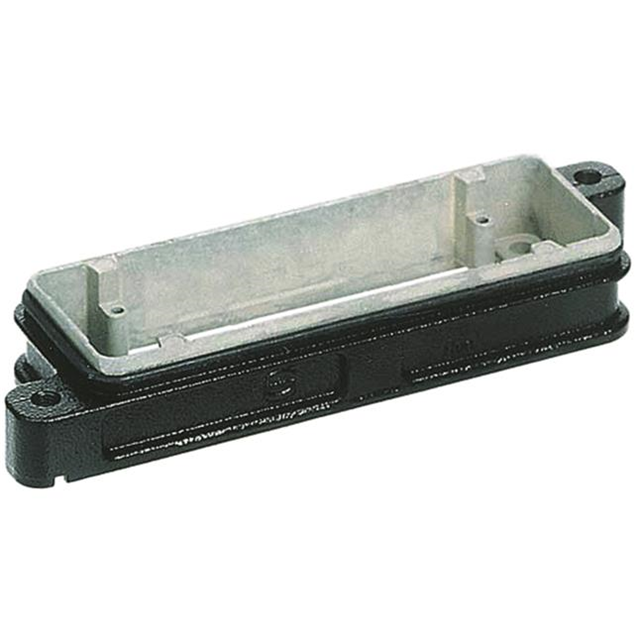

    Han 24HPR 基座面板螺纹锁密封件
    产品类型:工业连接器基座面板螺纹锁密封件
    主要功能:提供可靠的连接和密封功能,适用于恶劣的户外环境。通过螺纹锁机制实现紧固,确保长期稳定的电气连接。
    应用领域:广泛应用于轨道交通、工业自动化、机械制造等领域,特别是在需要高度防护性能的应用环境中。

    技术参数


    - 型号:09 40 024 0313
    - 系列:Han® HPR
    - 锁定方式:螺纹锁紧
    - 安装类型:面板安装
    - 尺寸:24B
    - 工作温度范围:-40°C 至 +125°C
    - 密封等级:IP65, IP68, IP69/IPX9K(根据ISO 20653)
    - 耐腐蚀性:符合RoHS标准,不含REACH Annex XVII、REACH Annex XIV和SVHC物质
    - 材料:主体材料为铝合金压铸,表面粉末涂层(RAL 9005 深黑色),密封圈材料为NBR(丁腈橡胶)
    - 阻燃性能:符合EN 45545-2 (2020-08)要求,适用于铁路车辆
    - 认证:UL 1977、CSA-C22.2 No. 182.3、CE、DNV GL
    - 包装规格:1包装,净重204.66克
    - 原产国:德国

    产品特点和优势


    1. 高可靠性:采用铝合金压铸材料,具有出色的耐腐蚀性和机械强度,保证长期稳定运行。
    2. 高防护等级:达到IP65/IP68/IP69等防护等级,适用于各种恶劣环境,如湿气、灰尘、雨水等。
    3. 安全认证:通过多项国际标准认证,如UL、CE、DNV GL,确保产品的安全性。
    4. 阻燃性能:符合EN 45545-2 (2020-08)要求,适用于轨道交通领域。
    5. 兼容性:设计用于Han® HPR系列连接器,易于与其他标准组件配套使用。

    应用案例和使用建议


    应用案例
    该产品常用于铁路车辆、风电场控制柜、机械加工设备等领域。例如,在风电场控制柜中,Han 24HPR 基座面板螺纹锁密封件可以保护内部电气连接不受雨水和盐雾侵蚀,确保系统的可靠运行。
    使用建议
    1. 安装前检查:确认安装面清洁无尘,避免影响密封效果。
    2. 紧固扭矩:使用4 Nm的扭矩拧紧螺钉,以确保密封圈有效工作。
    3. 定期检查:在长期运行后,定期检查密封圈的状态,必要时更换以保持防护等级。

    兼容性和支持


    该产品专为Han® HPR系列连接器设计,适用于其他Han®系列的产品。制造商提供了详尽的技术支持和售后服务,包括产品文档、安装指南和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现漏电现象 | 检查密封圈是否正确安装,确认紧固力矩是否达标 |
    | 密封效果不佳 | 更换新的密封圈,重新安装并确保清洁 |
    | 连接松动 | 检查螺纹锁是否损坏,重新锁紧并使用适当工具施加扭矩|

    总结和推荐



    总结


    Han 24HPR 基座面板螺纹锁密封件以其卓越的防护性能、可靠的机械强度和多种安全认证成为众多领域的首选产品。特别适合在严苛环境中工作的工业设备。
    推荐
    鉴于其广泛的适用性和良好的防护性能,强烈推荐在需要高防护等级的工业项目中使用Han 24HPR 基座面板螺纹锁密封件。通过严格的质量控制和专业支持,它能够确保系统的稳定性和安全性。

09400240313参数

参数
应用等级 工业级
零件状态 在售

09400240313厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09400240313数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 外壳/盖罩/基底 HARTING 09400240313 09400240313数据手册

09400240313封装设计

查看详情并下载
Symbol
Footprint
3D Model
