09151006201

产品分类: 圆形连接器
厂牌: HARTING
产品描述: 机制 压入式
供应商型号: 09151006201
供应商: 云汉优选
标准整包数: 1

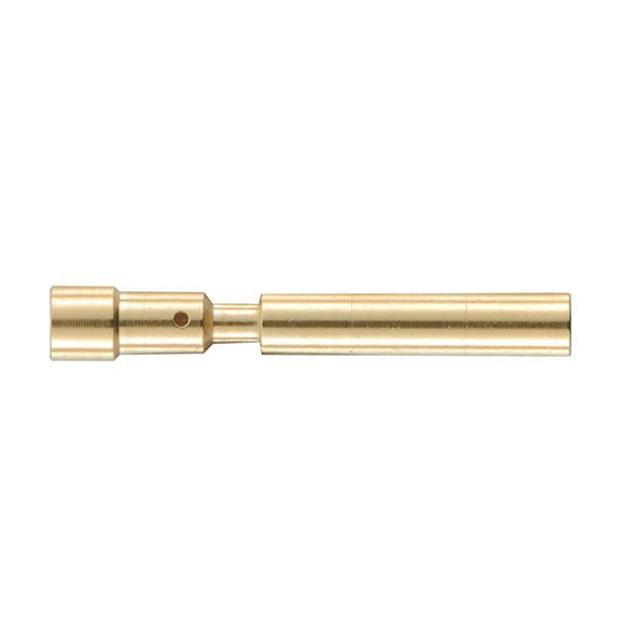

HARTING 圆形连接器 09151006201

09151006201概述

    HARTING Han M23 Female Connector: Technical Overview and Application Insights

    1. 产品简介


    HARTING Han M23 Female Connector 是一款专为工业应用设计的高可靠性连接器。这类连接器主要用于信号传输,广泛应用于汽车、工业自动化、通信系统及轨道交通等领域。该款连接器采用M23标准系列,支持导体截面在0.08到0.56mm²之间的连接需求,提供卓越的信号传输能力和机械强度。

    2. 技术参数


    - 导体截面积:0.08mm²至0.56mm²(对应AWG 28至AWG 20)
    - 接触电阻:≤3mΩ
    - 剥线长度:4mm
    - 材料属性:接触材料为铜合金,表面镀金处理
    - RoHS合规性:符合RoHS标准,含铅合金(重量比例不超过4%)
    - REACH合规性:包含SVHC物质,如铅

    3. 产品特点和优势


    HARTING Han M23 Female Connector 具备以下独特功能和优势:
    - 卓越的信号传输性能:其接触电阻低,确保信号传输稳定可靠。
    - 出色的机械强度:能够承受严苛的工作环境,具有较长的使用寿命。
    - 环保设计:RoHS和REACH合规,材料可回收,符合环保要求。
    - 广泛应用:适用于各种工业环境,从汽车到轨道交通,具有极高的通用性和可靠性。

    4. 应用案例和使用建议


    Han M23 Female Connector 已经成功应用于多个行业,例如:
    - 汽车制造:用于车身控制模块的信号传输。
    - 工业自动化:作为PLC控制系统与传感器之间的接口。
    - 轨道交通:用于列车内部的信号和控制线路。
    使用建议:
    - 在安装时,确保剥线长度准确,避免过长导致短路或接触不良。
    - 定期检查连接器的物理状态和电气性能,确保长期可靠运行。

    5. 兼容性和支持


    Han M23 Female Connector 与 HARTING 的其他M23系列产品高度兼容,方便用户在同一项目中进行统一配置。HARTING 提供全面的技术支持和服务,包括安装指南、维修服务及售后服务,以保障客户利益。

    6. 常见问题与解决方案


    1. 问题:接触电阻过高。
    - 解决方案:检查导线是否正确剥离,确认连接器安装到位,如有必要更换连接器。

    2. 问题:插拔过程中出现卡顿。
    - 解决方案:检查是否有异物堵塞连接器插孔,保持清洁并定期润滑。

    7. 总结和推荐


    总体而言,HARTING Han M23 Female Connector 是一款高性能、高可靠性的连接器产品,特别适合于需要高稳定性和良好电气性能的应用场合。其卓越的信号传输能力和广泛的适用性使其在市场上具备很强的竞争力。对于追求稳定性和可靠性的工业用户来说,这款产品是一个非常值得推荐的选择。
    如果您需要更多的技术支持或产品信息,请联系 HARTING 官方,获取更详细的技术文档和支持服务。

09151006201参数

参数
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 机制
颜色 -
安装方式 压入式
零件状态 在售
包装方式 散装

09151006201厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09151006201数据手册

厂牌 PDF简要描述 下载
HARTING 圆形连接器 HARTING 09151006201 09151006201数据手册

09151006201封装设计

查看详情并下载
Symbol
Footprint
3D Model
