09050483204

产品分类: 背板连接器 - DIN 41612
厂牌: HARTING
产品描述: Conn Housing F 48 POS 5.08mm Crimp ST Panel Mount
供应商型号: 1195-4271-ND
供应商: Digi-Key
标准整包数: 1
HARTING 背板连接器 - DIN 41612 09050483204

09050483204概述


    产品简介

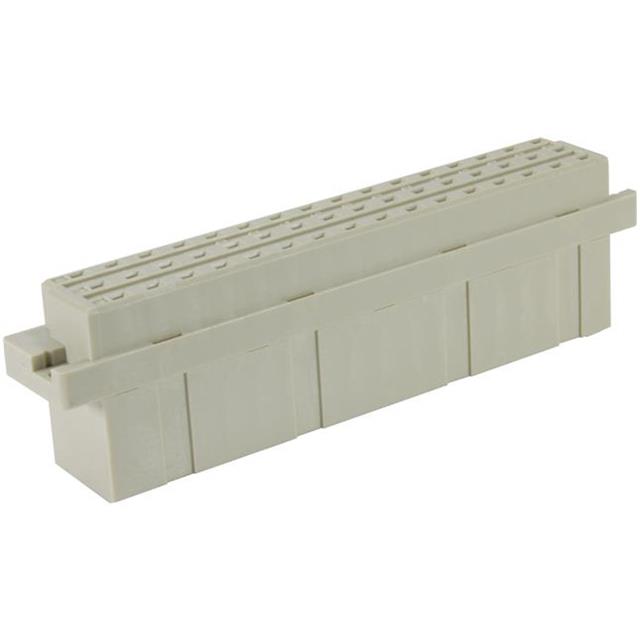

    DIN-Power E048-FC-B模块是一款专为工业自动化和电力传输设计的高性能连接器。该模块属于HARTING公司生产的产品系列,型号为09 05 048 3204。它采用DIN 41612标准设计,适用于各种工业环境中的电力和信号传输任务。该模块主要用于板对电缆连接,拥有48个接触点,可以实现高效可靠的电力传输。

    技术参数


    - 产品型号: DIN-Power E048-FC-B模块
    - 产品编号: 09 05 048 3204
    - 分类: 连接器
    - 系列: DIN 41612
    - 类型: 板对电缆连接器
    - 终止方法: 压接
    - 触点数量: 48
    - 额定电流: 测量温度为20°C时,具体参见降额曲线
    - 孔距(压接侧): 5.08 mm
    - 孔距(对接侧): 5.08 mm
    - 最小间隙距离: ≥1.6 mm
    - 最小爬电距离: ≥3 mm
    - 绝缘电阻: >10^12 Ω
    - 接触电阻: ≤20 mΩ
    - 极限温度: -55 ... +125 °C
    - 插入力: ≤75 N
    - 拔出力: ≤75 N
    - 测试电压: 交流1.55 kV (接触-接触), 1.55 kV (接触-接地)
    - 隔离等级: 第III组(175 ≤ CTI < 400)
    - 热插拔: 不支持
    - 材料特性: 插入件为玻璃纤维填充热塑树脂,颜色为RAL 7032(鹅卵石灰色),阻燃等级为UL 94 V-0
    - 环保标准: RoHS、ELV、Reach Annex XVII和Reach Annex XIV物质不包含

    产品特点和优势


    DIN-Power E048-FC-B模块具有以下几个显著的特点和优势:
    - 高可靠性:采用DIN 41612标准设计,确保了高度的可靠性和耐用性。
    - 宽温度范围:极限温度范围为-55至+125°C,适应各种恶劣环境。
    - 良好的绝缘性能:绝缘电阻大于10^12 Ω,确保电气安全。
    - 抗冲击和震动:设计考虑到了工业环境中常见的冲击和震动因素。
    - 易于安装和维护:提供专用的压接工具和移除工具,方便安装和更换接触点。

    应用案例和使用建议


    应用案例:
    DIN-Power E048-FC-B模块广泛应用于工业自动化、电力传输、通信等领域。例如,在风电场的电力分配系统中,该模块可以用于不同组件之间的电力连接;在数据中心中,它可用于服务器和电源模块间的高效电力传输。
    使用建议:
    - 在安装前请仔细检查连接器的孔距和孔码,确保正确的配置。
    - 安装和拆卸接触点时请使用专用工具,以保证操作的安全和有效性。
    - 避免在电气负载下进行耦合和解耦操作,以免造成不必要的损坏。
    - 定期检查接触点的状态,如有损坏应及时更换。

    兼容性和支持


    DIN-Power E048-FC-B模块设计用于与各种符合DIN 41612标准的设备和系统兼容。制造商提供了详细的安装和使用指南,以帮助用户正确使用该产品。同时,HARTING公司还提供了一系列专用工具和支持服务,如插入工具、去除工具等,确保用户能够方便地进行安装和维护。

    常见问题与解决方案


    常见问题:
    1. 如何避免相邻连接器的交叉插入?
    - 使用编码孔和编码销进行防错配置。
    2. 如何正确插入和取出接触点?
    - 使用相应的插入工具和移除工具,确保正确操作。
    解决方案:
    - 为了防止相邻连接器的交叉插入,请按照提供的编码孔配置图进行设置,并使用相应的编码销。
    - 插入和取出接触点时,请使用提供的插入工具和移除工具,确保操作准确无误。

    总结和推荐


    总体而言,DIN-Power E048-FC-B模块凭借其卓越的性能和可靠性,是工业自动化和电力传输领域的理想选择。其广泛的温度范围、高绝缘性能和便于安装维护的特点使其在市场上具有很高的竞争力。因此,强烈推荐该产品给需要高效、可靠电力传输解决方案的应用场景。

09050483204参数

参数
长*宽*高 94.78mm(长度)*26.3mm(高度)
安装方式 DIN导轨安装,导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

09050483204厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09050483204数据手册

厂牌 PDF简要描述 下载
HARTING 背板连接器 - DIN 41612 HARTING 09050483204 09050483204数据手册

09050483204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.0712 ¥ 117.7584
10+ $ 11.9569 ¥ 100.0641
25+ $ 11.2079 ¥ 93.7959
80+ $ 10.3246 ¥ 86.404
160+ $ 9.8321 ¥ 82.2824
320+ $ 9.3632 ¥ 78.3579
560+ $ 9.0011 ¥ 75.3276
1040+ $ 8.6169 ¥ 72.1125
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 117.75
