73101000034

产品分类: 重载连接器 - 组件
厂牌: HARTING
产品描述:
供应商型号: TS-73101000034
供应商: 海外现货
标准整包数: 1

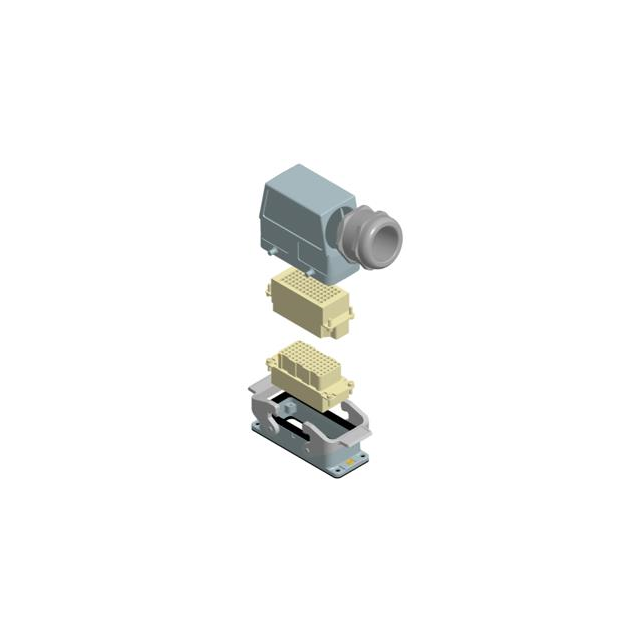

HARTING 重载连接器 - 组件 73101000034

73101000034概述

    电子元器件产品技术手册:Han 72DD信号接插件套件

    1. 产品简介


    Han 72DD信号接插件套件是一种专为高可靠性、严苛环境设计的电子元器件。该套件主要用于信号传输,广泛应用于工业自动化、交通运输、能源管理等多个领域。它通过提供可靠的连接解决方案,确保关键数据和控制信号的稳定传输。

    2. 技术参数


    以下是Han 72DD信号接插件套件的关键技术规格和性能参数:
    - 尺寸(mm):100 × 73 × 10
    - 防护等级:IP67/NEMA 4, 4x, 12
    - 温度范围:-40°C 至 +125°C
    - 电缆密封圈:M40金属
    - 电缆直径:20-26mm/22-32mm
    - 额定电流:10A
    - 额定电压:600V
    - 冲击电压耐受:4kV
    - 抗压强度:V-0级阻燃
    - 循环次数:>500次

    3. 产品特点和优势


    Han 72DD信号接插件套件具备以下独特功能和优势:
    - 高防护等级:具备IP67防护等级,能在各种恶劣环境中正常工作。
    - 宽温范围:能够在极端温度条件下保持稳定运行,从-40°C到+125°C。
    - 坚固耐用:采用高强度铝合金材料制成,确保长时间使用不易损坏。
    - 可靠连接:超过500次的插拔循环,确保长期稳定的信号传输。

    4. 应用案例和使用建议


    Han 72DD信号接插件套件适用于多种应用场景,例如:
    - 工业自动化设备的数据接口
    - 轨道交通系统的信号传输系统
    - 石油天然气行业的远程监控设备
    在使用过程中,建议遵循以下几点以确保最佳性能:
    - 严格按照安装手册进行安装和维护。
    - 使用适当的工具和配件进行接线,以保证连接的可靠性。
    - 定期检查并更换损坏的部件,确保系统的持续稳定性。

    5. 兼容性和支持


    Han 72DD信号接插件套件具有良好的兼容性,可以与其他标准Han接插件部件轻松配合使用。同时,制造商提供了详尽的技术支持服务,可以通过techsupportUS@HARTING.com获取进一步的技术咨询和支持。

    6. 常见问题与解决方案


    根据技术手册,用户可能会遇到以下常见问题及解决方案:
    - 问题:安装时遇到困难
    - 解决方案:参考详细的安装说明,并使用正确的工具和配件进行操作。
    - 问题:信号传输不稳定
    - 解决方案:检查接线是否正确,确保连接牢固且无松动现象。

    7. 总结和推荐


    综上所述,Han 72DD信号接插件套件凭借其出色的防护性能、宽广的工作温度范围和可靠的信号传输能力,在多个关键应用领域表现出色。推荐在需要高可靠性连接解决方案的应用场合中使用此产品。

73101000034参数

参数
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

73101000034厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

73101000034数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 组件 HARTING 73101000034 73101000034数据手册

73101000034封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 170.1046 ¥ 1445.8891
10+ $ 155.259 ¥ 1319.7015
25+ $ 145.8972 ¥ 1240.1262
50+ $ 142.9902 ¥ 1215.4167
库存: 20
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1445.88
直接购买
加入购物车
