首页  >  产品百科  >  21350200416100

21350200416100

产品分类: 圆形线缆
厂牌: HARTING
产品描述:
供应商型号: ET-4068736
供应商: 海外现货
标准整包数: 1

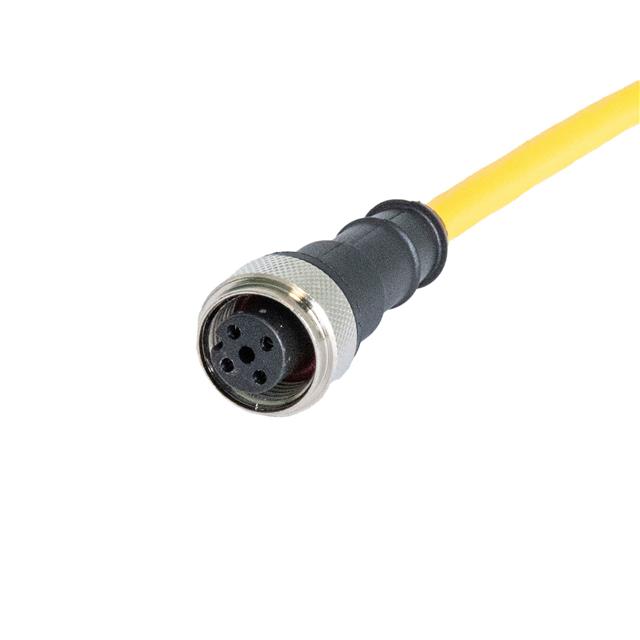

HARTING 圆形线缆 21350200416100

21350200416100概述

    # 技术手册:M12系统电缆A编码版本

    产品简介


    M12系统电缆是一种用于工业自动化和机器人领域的高可靠连接器。它通过提供稳定的电源传输和数据通信,广泛应用于工厂自动化、工业机械和传感器系统。本手册介绍的是A编码版本的M12电缆,该型号具有四个极点,适用于多种工业应用场合。

    技术参数


    以下是该M12系统电缆的技术规格和性能参数:
    | 参数名称 | 参数值 |

    | 额定电压 | 250 V |
    | 额定电流/触点 | 4 A |
    | 锁紧方式 | M12x1 |
    | 触点材料/电镀 | 黄铜/镀镍 |
    | 屏蔽 | 无屏蔽 |
    | 接触点数量 | 4个 |
    | 接触材料/电镀 | 黄铜/镀金 |
    | 插拔寿命(最小) | 100次 |
    | 工作温度范围(存储温度) | -25°C 至 +80°C |
    | 绝缘材料 | PVC(黑色、蓝色、黄色、白色) |
    | 导线绝缘材料 | 聚丙烯(黑色、蓝色、黄色、白色) |
    | 导线根数/导线直径 | 4 x 0.34 mm² |
    | 导体横截面积 | 0.34 mm² |
    | 导体横截面积(AWG) | AWG 22 |
    | 电缆外径(公制) | 4.90 mm ± 0.10 mm |
    | 电缆外径(英寸) | 0.193 in. ± 0.004 in. |
    | 推荐扭矩 | 0.6 Nm |
    | 扳手尺寸(外六角螺母/内六角螺母) | 15 |
    | 防护等级 | IP65/IP67 当接合时 |
    | 护套材料 | PVC(UL 758/1581)|
    | 护套颜色 | 黄色 |
    | 模塑材料 | TPU |
    | 模塑材料颜色 | 黑色 |
    | 电缆长度 | 10.00 m |
    | 连接配置类型 | 直通型-公头到母头 |

    产品特点和优势


    这款M12系统电缆具有以下显著特点和优势:
    1. 高可靠性:具备IP65/IP67防护等级,在严苛的工业环境中依然可以保证稳定可靠的连接。
    2. 广泛的温度适应性:工作温度范围宽广,可在-25°C至+80°C之间稳定工作。
    3. 耐用性:经过至少100次插拔循环测试,确保长期可靠运行。
    4. 快速安装:带有标准的15mm扳手尺寸,便于安装和拆卸。
    5. 兼容性强:适用于各类工业设备和自动化系统,提供稳定的电力和数据传输。

    应用案例和使用建议


    应用案例
    这种M12系统电缆经常被用于工厂自动化设备、机器人系统和传感器网络。例如,在一个复杂的生产线中,它们可以连接控制器、电机和其他设备,以确保实时的数据交换和稳定的电力供应。
    使用建议
    1. 在接线过程中,请务必遵守推荐的扭矩设置,以免过度拧紧导致损坏。
    2. 安装前检查电缆的防护等级和环境条件,确保符合要求。
    3. 在高温环境下使用时,定期检查电缆的状况,确保安全可靠。
    4. 尽量避免电缆受到物理损伤,如有必要请使用保护装置。

    兼容性和支持


    M12系统电缆通常与其他工业自动化设备兼容,包括各种传感器、执行器和控制面板。生产商提供了详细的产品文档和技术支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    问题一:如何正确接线?
    解决方案:遵循制造商提供的接线图和说明进行操作,确保正确的电线对应每个触点。
    问题二:如何拆卸M12连接器?
    解决方案:使用合适的扳手松开锁紧螺丝,并小心拔出连接器。切勿强行拉扯电缆。
    问题三:连接器如何保持良好接触?
    解决方案:定期检查和清洁触点,并根据需要重新涂敷润滑剂。

    总结和推荐


    这款M12系统电缆凭借其优异的性能和广泛的应用场景,非常适合工业自动化和机器人应用。其高度可靠的连接和良好的环境适应性使其成为市场上的优质选择。我们强烈推荐此款产品给所有寻求高效、耐用连接解决方案的用户。
    通过本手册中的详细介绍和技术参数,您可以全面了解该M12系统电缆的各项特性,从而更好地为您的具体应用场景选择合适的产品。

21350200416100参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

21350200416100厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

21350200416100数据手册

厂牌 PDF简要描述 下载
HARTING 圆形线缆 HARTING 21350200416100 21350200416100数据手册

21350200416100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.8443 ¥ 243.7344
10+ $ 28.2968 ¥ 239.1079
25+ $ 26.6538 ¥ 225.225
50+ $ 26.6109 ¥ 224.8623
100+ $ 24.3166 ¥ 205.4754
250+ $ 22.2369 ¥ 187.902
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 243.73
