09 18 534 7813

厂牌: HARTING
产品描述: 浩亭 IDC连接器, SEK-18系列, 母座, 34路, 2行, 2.54mm节距, 电缆安装
供应商型号: 1097029
供应商: element14
标准整包数: 1

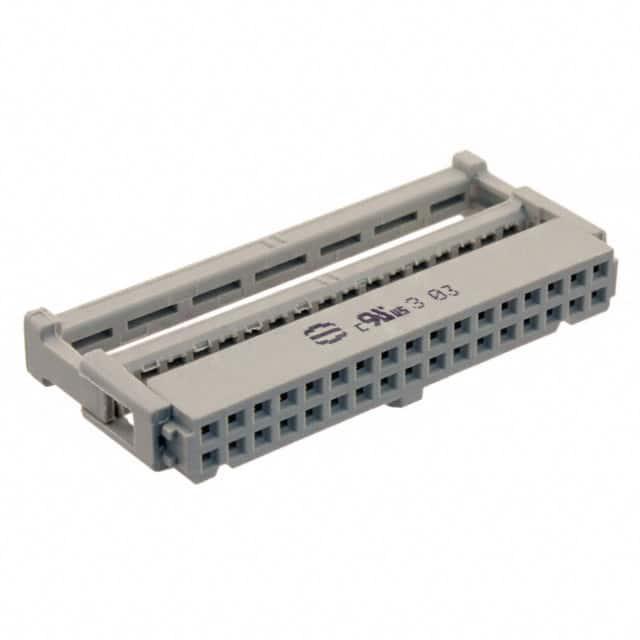

HARTING 矩形连接器 - 自由悬挂/面板安装 09 18 534 7813

09 18 534 7813概述

    SEK-18 SV FE TYPA ZGL 34P PL3 连接器技术手册解析

    产品简介


    SEK-18 SV FE TYPA ZGL 34P PL3 是一种用于PCB到电缆连接的电子连接器。它采用2.54毫米的接触间距(焊端侧)和1.27毫米的接触间距(配对侧),适用于1.27毫米(0.050英寸)节距的IDC扁平电缆。这种连接器提供34个接触点,具有3级性能水平,并配有应力缓解夹以确保可靠连接。

    技术参数


    - 接触行数:2
    - 焊端侧接触间距:2.54 mm
    - 配对侧接触间距:1.27 mm
    - 额定电流:2.5 A
    - 绝缘电阻:> 10^9 Ω
    - 接触电阻:≤ 20 mΩ
    - 极限温度:-55 ... +125 °C
    - 插拔力:≤ 102 N
    - 配合次数:≥ 50
    - 测试电压(r.m.s.):1 kV
    - 材料属性:
    - 插件材料:热塑性树脂(PBT)
    - 插件颜色:灰色
    - 接触材料:铜合金
    - 接触表面:焊端侧为Ni上的Sn镀层,配对侧为Ni上的Au镀层
    - 阻燃等级(UL 94):V-0

    产品特点和优势


    - 高可靠性:提供34个接触点和50次以上的配合次数,确保长期可靠的连接。
    - 宽温范围:能够在-55至+125 °C的极端温度范围内稳定工作,适用于恶劣环境。
    - 良好的绝缘性能:绝缘电阻大于10^9 Ω,确保了在各种条件下的电气安全性。
    - 优异的电气特性:接触电阻低至20 mΩ,额定电流达到2.5 A,保证信号传输的稳定性。
    - 环保合规:符合RoHS、ELV、中国RoHS标准,并不含SVHC和ANNEX XIV物质,确保产品绿色环保。

    应用案例和使用建议


    - 应用场景:该连接器适用于汽车、工业自动化、铁路系统等领域的电路板与电缆之间的连接。
    - 使用建议:
    - 在高温环境下使用时,建议降低额定电流以避免过热。
    - 定期检查接触点的状态,确保没有氧化或磨损现象,以维持良好的电气连接。
    - 在安装过程中应注意正确的插入和拔出力度,以防止损坏插针。

    兼容性和支持


    - 兼容性:此连接器可以与相同系列的其他组件配合使用,如电缆和相关配件。
    - 技术支持:HARTING公司提供详细的技术文档和支持服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:连接器在高温环境下出现异常。
    - 解决方案:根据温度曲线调整额定电流,并确保良好的散热措施。
    - 问题:插拔过程中接触不良。
    - 解决方案:检查并清洁接触点,确保无氧化或污垢影响。
    - 问题:连接器无法正常工作。
    - 解决方案:确认安装正确无误,并参考技术手册进行故障排查。

    总结和推荐


    SEK-18 SV FE TYPA ZGL 34P PL3 连接器凭借其高可靠性、广泛的温度适应性和环保特性,在多种应用场景中表现出色。虽然在某些高温或高频率操作条件下可能需要额外的注意,但其优良的电气性能和广泛的应用领域使其成为市场上一个值得信赖的选择。因此,我们强烈推荐使用这款连接器,尤其是在那些需要高性能和高可靠性的场合。

09 18 534 7813参数

参数
颜色 灰色
电缆端接 IDC
排数 2
间距 2.54mm
线规 26-28 AWG
针脚数 34pin
类型 Receptacle
触头镀层
触头镀层厚度 -
长*宽*高 47.8mm(长度)*7.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘
