09185346904

厂牌: HARTING
产品描述: Harting 2.54mm间距34p双排排针 线对板连接器, SEK 18系列, 直向, 通孔安装
供应商型号: BN-09185346904
供应商: 海外现货
标准整包数: 1

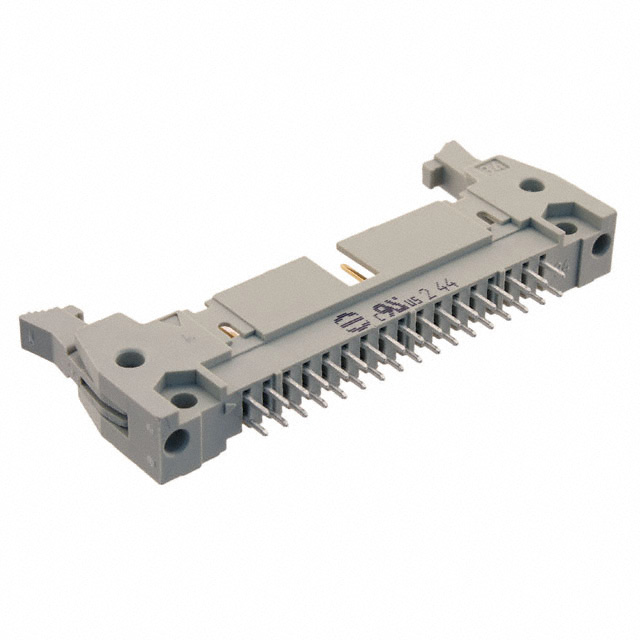

HARTING 矩形连接器 - 针座 - 公插针 09185346904

09185346904概述


    产品简介


    产品名称:08SEK 系列连接器
    产品类型:08SEK系列连接器属于高密度直插式D型连接器,主要用于工业自动化、通信设备及仪器仪表等领域。这种连接器设计紧凑,适合空间受限的应用环境。
    主要功能:该系列连接器采用直插式设计,带有不同的引脚长度和接触配置(无杠杆、短杠杆、长杠杆),可以灵活应用于各种电气连接需求。它们通过直焊引脚进行焊接安装,确保了稳定可靠的电气连接。
    应用领域:适用于工业控制、自动化设备、通讯设备、测量和测试仪器等需要高密度电气连接的场合。

    技术参数


    | 参数 | 规格 |

    | 接触配置 | 6-64 |
    | 引脚长度 | 2.9mm / 4.5mm |
    | 接触镀层 | 0.76 µm Au 或 PdNi 相当 |
    | 配置选项 | 无杠杆、短杠杆、长杠杆 |
    | 工作温度范围 | -40°C 到 +85°C |
    | 绝缘电阻 | >100MΩ |
    | 耐电压 | AC 500V @ 60Hz |
    | 插拔次数 | >500次 |
    | 安装方式 | 直焊引脚 |

    产品特点和优势


    - 高密度设计:能够提供6到64个接触点,满足高密度连接的需求。
    - 灵活性:提供了多种接触配置选项,适应不同的应用需求。
    - 可靠性:采用优质材料制造,确保长期稳定的电气性能。
    - 紧凑尺寸:适合于空间受限的应用环境,如工业控制系统和便携式设备。

    应用案例和使用建议


    应用场景:该连接器在工业自动化系统中的广泛应用包括PLC(可编程逻辑控制器)的输入/输出接口、伺服电机的电源和信号连接,以及各种仪器仪表之间的通信接口。例如,在自动化生产线中,08SEK系列连接器可用于连接各种传感器、执行器和控制器。
    使用建议:在安装过程中,确保焊接温度和时间的精确控制,以避免引脚变形或损坏。建议定期检查连接器的接触情况,特别是高振动环境下的应用,定期进行清洁和维护,以保持良好的电气性能。

    兼容性和支持


    - 兼容性:08SEK系列连接器与标准IEC 60603-13兼容,易于与其他符合该标准的设备集成。
    - 支持和服务:供应商提供详尽的技术文档和支持服务,包括安装指南、维护手册和技术咨询。

    常见问题与解决方案


    1. 问题:焊接过程中引脚出现变形。
    解决方案:严格按照焊接工艺要求操作,调整合适的焊接温度和时间。
    2. 问题:连接器插拔次数过多导致接触不良。
    解决方案:检查连接器的插拔次数,如超过规定值,则更换新的连接器。
    3. 问题:长时间使用后接触电阻增加。
    解决方案:定期清理接触区域,确保良好的电气连接。

    总结和推荐


    综合评估:08SEK系列连接器以其高密度、灵活性和可靠性,成为高密度电气连接的理想选择。其广泛的应用领域和优良的电气性能使其在市场上具有很强的竞争优势。
    推荐意见:对于需要高密度电气连接的工业自动化系统和精密仪器,强烈推荐使用08SEK系列连接器。该产品在各种恶劣环境下表现出色,是提升系统稳定性的可靠选择。

09185346904参数

参数
针脚数 34pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
颜色 灰色
额定电流 1A
类型 Header,Latch Lock/Eject Hooks,Long
触头镀层厚度 - 配接 -
触头镀层 - 配接
长*宽*高 62.8mm(长度)*8.5mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

09185346904厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09185346904数据手册

厂牌 PDF简要描述 下载
HARTING 矩形连接器 - 针座 - 公插针 HARTING 09185346904 09185346904数据手册

09185346904封装设计

查看详情并下载
Symbol
Footprint
3D Model
