09654626813

产品分类: D-Sub 连接器
厂牌: HARTING

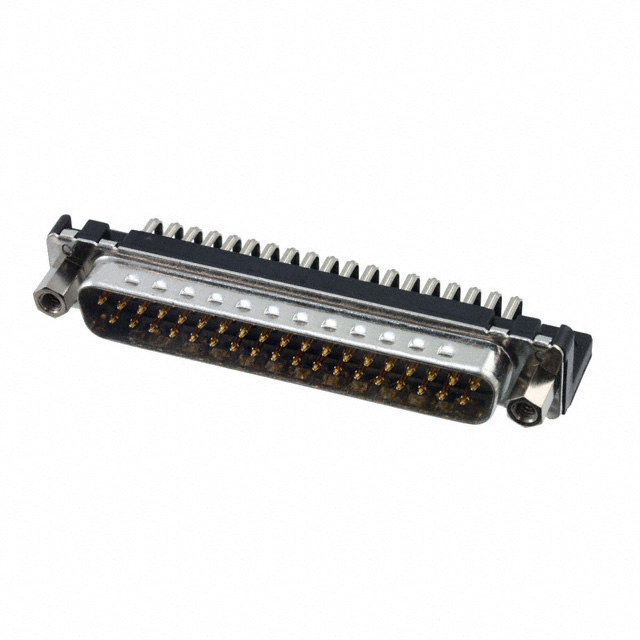

产品描述: 浩亭 D-Sub连接器, 公插, DB37针, 通孔安装, 直角主体
供应商型号: 2752028
供应商: 海外现货
标准整包数: 1
HARTING D-Sub 连接器 09654626813

09654626813概述


    产品简介


    产品名称:D-Sub连接器
    产品型号:09 65 462 6813
    制造商:HARTING Electronics GmbH
    该产品为D-Sub系列连接器,属于母板到子板连接类型的电子元器件。它广泛应用于工业自动化、通信设备、医疗仪器及各类电子控制系统等领域,具备高性能和高可靠性,能够在恶劣环境中稳定运行。

    技术参数


    | 参数名称 | 值 |

    | 产品型号 | 09 65 462 6813 |
    | 接触点数量 | 37个 |
    | 触点材料 | 铜合金 |
    | 接触电阻 | ≤10 mΩ |
    | 额定电流 | 6.5 A |
    | 螺丝紧固扭矩 | ≤0.4 Nm |
    | 温度范围 | -55 ... +125 °C |
    | 工作频率 | - |
    | 插拔寿命 | ≥250次 |
    | 防护等级 | IP67 |
    | 过压测试电压 | 1 kV |
    | 额定绝缘电阻 | >1010 Ω |
    | 终端长度 | 2.9 mm |
    | 锁定类型 | 固定法兰带螺钉锁定|

    产品特点和优势


    该D-Sub连接器采用高质量的铜合金作为接触材料,并通过镀镍处理增加耐腐蚀性。其接触电阻低至10 mΩ,保证了良好的电气传输性能。独特的设计使得该连接器在恶劣环境下也能保持高可靠性和长寿命。此外,该产品已通过多项安全认证,如CE、RoHS、UL等,确保了其在各种应用场景下的安全性。

    应用案例和使用建议


    该D-Sub连接器广泛应用于多种设备和系统中,如工业自动化控制系统、网络通信设备和医疗设备等。例如,在自动化控制领域,该连接器可以用于连接传感器和执行器,确保数据传输的稳定性和可靠性。建议在使用过程中注意以下几点:
    1. 确保安装正确,避免错误接线导致短路。
    2. 定期检查接触点,确保良好的电气连接。
    3. 在高湿度环境下使用时,应注意防护措施以防止腐蚀。

    兼容性和支持


    该D-Sub连接器兼容大多数标准的D-Sub接口设备。制造商HARTING Electronics GmbH提供详细的技术支持和售后服务,包括产品咨询、技术支持和维修服务。客户可以通过电话、电子邮件等多种方式获取帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查接触点是否有氧化或污垢;重新清洁并润滑 |
    | 接触电阻过高 | 更换老化或损坏的接触点 |
    | 连接松动 | 紧固螺丝锁,确保固定法兰贴合良好|

    总结和推荐


    综上所述,这款D-Sub连接器具有优良的电气性能、高可靠性和广泛的适用性,适合于多种工业和商业应用场合。其出色的兼容性和可靠的售后服务使其成为同类产品中的佼佼者。因此,强烈推荐使用此款连接器以满足您的应用需求。

09654626813参数

参数
颜色 -
端接 焊盘
额定电流 6.5A
排数 2
触头镀层
外壳材料 Steel
针脚数 37pin
类型 Male Pins,Plug
长*宽*高 69.7mm*13.6mm*21.2mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

09654626813厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09654626813数据手册

厂牌 PDF简要描述 下载
HARTING D-Sub 连接器 HARTING 09654626813 09654626813数据手册

09654626813封装设计

查看详情并下载
Symbol
Footprint
3D Model
