21350100416100

产品分类: 圆形线缆
厂牌: HARTING
产品描述:
供应商型号: ET-4068686
供应商: 海外现货
标准整包数: 1

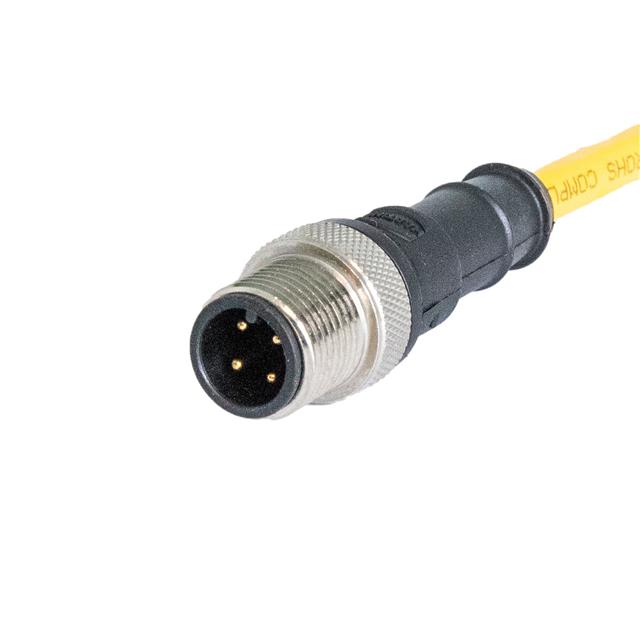

HARTING 圆形线缆 21350100416100

21350100416100概述

    #

    产品简介


    本产品为M12系统电缆,采用A编码设计,提供4个接触点,适用于各种工业自动化、传感器连接和工业控制系统等领域。通过其高可靠的连接性能和广泛的适用温度范围,确保在恶劣环境下也能稳定工作。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 250V |
    | 额定电流(每触点) | 4A |
    | 锁紧类型 | M12x1 |
    | 接触螺母材料/电镀 | 黄铜/镍 |
    | 屏蔽 | 无屏蔽 |
    | 接触材料/电镀 | 黄铜/金 |
    | 插拔次数 | ≥100次 |
    | 工作及存储温度范围 | -25 ... +80°C |
    | 导体绝缘材质 | PVC、PP(黑、蓝、白) |
    | 导线数量/导线直径 | 4 x 0.34 mm² |
    | 导体截面积 | 0.34 mm² |
    | 导体截面(AWG) | AWG 22 |
    | 电缆外径(公制) | 4.90 mm ± 0.10 mm |
    | 电缆外径(英寸) | 0.193 in. ± 0.004 in. |
    | 推荐扭矩 | 0.6 Nm |
    | 扳手尺寸(刻纹螺丝/刻纹螺母) | 15 mm |
    | 防护等级 | IP65/IP67(接合时) |
    | 护套材质 | PVC(UL 758/1581)、PUR、TPE(UL 758) |
    | 护套颜色 | 黄色 |
    | 模塑材质 | TPU |
    | 模塑材质颜色 | 黑色 |
    | 电缆长度 | 10.00 米 |

    产品特点和优势


    - 高可靠性连接:额定插拔次数高达100次,满足日常应用需求。
    - 宽温工作范围:可承受从-25°C到+80°C的工作温度,适用于各类工业环境。
    - 防水防尘:防护等级达到IP65/IP67,保障产品在潮湿或粉尘环境中可靠运行。
    - 多样的绝缘材料选择:提供PVC、PP等多种绝缘材料,以适应不同的应用需求。
    - 标准配置:直型公头对直切末端,适合大多数通用接口。

    应用案例和使用建议


    应用案例
    - 工业自动化:该电缆广泛应用于各类工业自动化设备中,确保稳定的信号传输。
    - 传感器连接:适用于传感器和控制器之间的连接,确保数据传输的可靠性。
    - 机器人控制:在机器人控制应用中,能够提供高效的信号传输。
    使用建议
    - 在接线过程中,确保电缆与设备正确对接,并使用推荐的扭矩值进行紧固。
    - 定期检查电缆和接头的磨损情况,避免因老化导致的信号衰减或断路问题。
    - 避免电缆在高温、潮湿或存在腐蚀性气体的环境中长期暴露。

    兼容性和支持


    - 兼容性:适用于大多数标准M12连接器,确保与现有系统的兼容性。
    - 支持和服务:供应商提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训。

    常见问题与解决方案


    问题一:电缆容易损坏
    解决方案:定期检查电缆的磨损情况,避免在过于弯曲或受力过大的情况下使用电缆。
    问题二:插拔困难
    解决方案:确保正确对准插头和插座,并使用推荐扭矩进行紧固。如需更大力量,可以适当调整扳手尺寸。
    问题三:信号传输不稳定
    解决方案:检查接头是否正确对接并紧固到位。必要时可以使用万用表测试电缆导通性,确保信号传输正常。

    总结和推荐


    综合评估
    M12系统电缆以其卓越的性能、广泛的应用范围和可靠的连接能力,成为工业自动化领域不可或缺的重要组件。它能够在严苛环境下保持稳定的信号传输,是工业控制系统中的理想选择。
    推荐
    鉴于其优秀的性能和广泛的适用性,我们强烈推荐此款M12系统电缆用于各类工业自动化项目。

21350100416100参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

21350100416100厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

21350100416100数据手册

厂牌 PDF简要描述 下载
HARTING 圆形线缆 HARTING 21350100416100 21350100416100数据手册

21350100416100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.0341 ¥ 262.2377
10+ $ 30.4432 ¥ 257.2451
25+ $ 28.6754 ¥ 242.307
50+ $ 28.6297 ¥ 241.9209
100+ $ 26.1623 ¥ 221.0715
250+ $ 23.9248 ¥ 202.1643
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 262.23
