21038811830

产品分类: 圆形连接器
厂牌: HARTING
产品描述: Harting M12圆形连接器插座, M12系列, 8芯, 电缆安装, 压接, IP54
供应商型号: 21038811830
供应商: 国内现货
标准整包数: 1

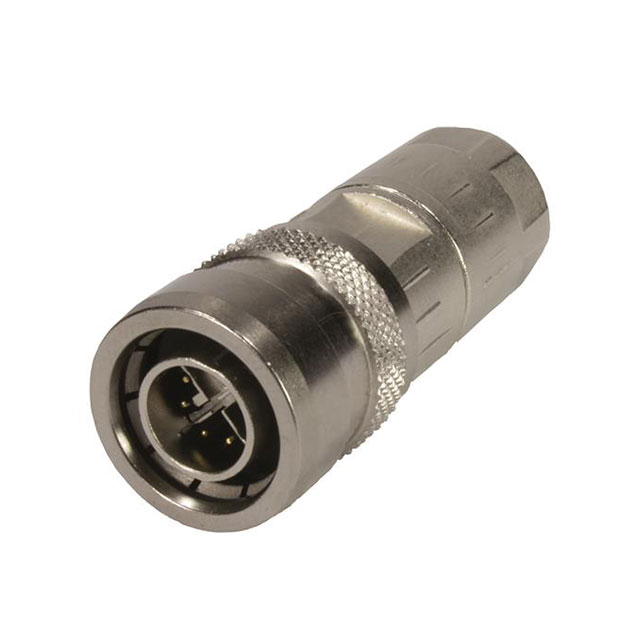

HARTING 圆形连接器 21038811830

21038811830概述

    M12 PushPull 8-Pole X-Coded Male Connector 技术手册

    产品简介


    本产品为HARTING的M12 PushPull 8-Pole X-Coded Male连接器。这是一种圆形接插件,具有独特的PushPull锁定机制。它适用于各种工业自动化、汽车电子和网络通信等高要求环境中,确保稳定可靠的信号传输。

    技术参数


    - 型号: 21 03 881 1830
    - 产品系列: 圆形连接器 M12
    - 认证标准: IEC 61076-2-109, UL 2238, CSA-C22.2 No. 182.3
    - 传输类别: Cat. 6A Class EA(最高至500 MHz)
    - 绝缘电阻: >10^8 Ω
    - 接触电阻: ≤10 mΩ
    - 额定电流: 0.5 A
    - 额定电压: 48 V
    - 额定冲击电压: 0.8 kV
    - 工作温度范围: -40 ... +85°C
    - 防护等级: IP65/IP67(对接时)
    - 接触循环次数: ≥500次
    - 导体截面积: 0.08 ... 0.25 mm²
    - 电线外径: ≤1.4 mm
    - 电缆直径: 5.7 ... 8.8 mm
    - 过压类别: III
    - 隔离组: I(600 ≤ CTI)
    - 材料属性: 插头部分采用液态晶聚合物(LCP),罩壳采用锌合金压铸
    - RoHS合规性: 符合豁免
    - ELV合规性: 符合豁免
    - 中国RoHS: 符合
    - REACH物质分类: 含有SVHC物质(如铅)

    产品特点和优势


    - PushPull锁紧机制:该连接器采用了独特的PushPull锁紧机制,不仅方便快捷,而且提供可靠的机械稳定性。
    - 8极X编码设计:通过8极X编码,有效防止错误插入,确保信号传输的准确性。
    - 宽工作温度范围:能够在极端温度环境下稳定工作,适用于严苛的工业环境。
    - 高可靠性:接触电阻低,使用寿命长,适合频繁插拔的应用场合。

    应用案例和使用建议


    - 应用案例:此连接器广泛应用于工业自动化、网络通信和汽车电子等领域,尤其适用于需要高可靠性的应用场合。
    - 使用建议:
    - 在安装过程中,务必使用单独订购的压接端子以确保正确的电气连接。
    - 在恶劣环境下使用时,应定期检查连接器的密封情况,确保防水防尘效果。

    兼容性和支持


    - 兼容性:该连接器符合PROFINET标准,可与其他符合此标准的设备配合使用。
    - 支持和维护:HARTING提供了详尽的技术文档和售后服务,确保用户能够顺利安装和维护产品。

    常见问题与解决方案


    - 问题1: 接触电阻过高。
    - 解决方案: 检查并清洁连接器,确保接触面无杂质和污渍。
    - 问题2: 插拔过程中出现松动。
    - 解决方案: 确保按照PushPull机制正确操作,避免过度用力导致损坏。
    - 问题3: 额定电流不足。
    - 解决方案: 检查连接线材规格是否符合要求,确保电流不超过0.5 A。

    总结和推荐


    M12 PushPull 8-Pole X-Coded Male连接器是一款性能卓越、应用广泛的工业级连接器。它以其高可靠性和耐用性著称,在多种工业和网络应用中表现出色。鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用这款产品。

21038811830参数

参数
类型 Plug Housing,Push-Pull
颜色 -
端接 螺纹
额定电流 500mA
外壳材料 Zinc
针脚数 8pin
触头镀层 - 配接 -
长*宽*高 46.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

21038811830厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

21038811830数据手册

厂牌 PDF简要描述 下载
HARTING 圆形连接器 HARTING 21038811830 21038811830数据手册

21038811830封装设计

查看详情并下载
Symbol
Footprint
3D Model
